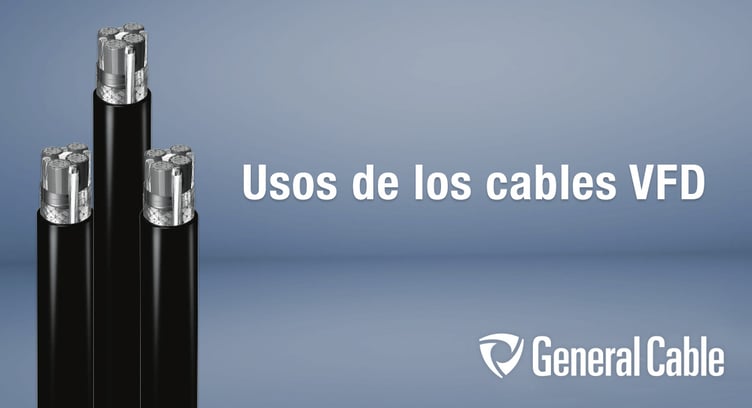

Usos de los cables para variador de frecuencia VFD de General Cable
May 24, 2016 2:02:00 PMLos Cables para Variador de Frecuencia VFD ó Cables VFD sirven como interconexión entre el variador de velocidad y el motor utilizado en los procesos de una planta industrial, al mismo tiempo que brindan protección contra sobrevoltajes e interferencia magnética.
Este tipo de cables cuenta con 3 tierras simétricas, lo cual ante una falla de corriente nos ayuda a proteger los motores y demás elementos mecánicos del deterioro provocado por sobrecorrientes y picos de voltaje.
En este artículo te compartimos información sobre los distintos cables VFD que existen, sus usos, ventajas y aplicaciones.
Contenido de este artículo:
Tipos de cables VFD
Ventajas del cableado VFD vs un cable normal
Aplicaciones de los cables VFD
Consecuencias de no utilizar cableado VFD
Tipos de cables VFD
Existen dos tipos principales de cables VFD de acuerdo a su configuración y aplicación:
- Cables VFD de Bajo rango: Este tipo de cables cuenta con 4 conductores (3 fases y 1 tierra con malla). Product Partner para los variadores de Rockwell Automation
- Cables VFD de Alto rango: Los cables de este tipo cuentan con 6 conductores (3 fases y 3 tierras con una pantalla de cobre elicoidal).
Ventajas del cableado VFD vs un cable normal
Algunos de los beneficios de utilizar este tipo de cableado General Cable son:
- Tienen un nivel de aislamiento mayor y soportan más variaciones de voltaje por lo cual tiene una vida útil más larga.
- Minimizan los picos de voltaje hacia el motor.
- Minimizan las distorsiones armónicas hacia el motor.
- Gracias a la malla o pantalla elicoidal (dependiendo del tipo de cable que usemos) minimizan el ruido hacia el exterior como al interior.
- Minimizan el efecto de onda reflejada generado por las diferencias de impedancia que existen entre el cable y el aislamiento del motor.
Aplicaciones de los cables VFD
Algunos de los usos de este tipo de cables son:
- Industria Alimenticia: Son utilizados para proteger el motor que mueve las bandas transportadoras de los alimentos.
- Automotriz: Interconectan los distintos motores que participan en el proceso de fabricación del automóvil.
- Ingenios azucareros: Como cableado de los motores que mueven la máquina trituradora de caña.
- Cementera: Las mezcladoras hacen uso del cableado VFD.
- Farmacéutica: La banda transportadora del producto a lo largo de los distintos procesos requiere de este cableado para estar corregida durante su correcto funcionamiento.
Consecuencias de no utilizar cableado VFD
Algunas de las razones por las que te recomendamos no utilizar cableado común son:
- Al no utilizar cables VFD en tu planta te expones al fenómeno de la onda reflejada, el cual consiste en una señal que viene del motor hacia el variador de velocidad y causa picos de voltaje en la alimentación del mismo, lo que lo puede dañarlo de forma irreversible.
- La durabilidad del cableado común es menor debido a que su voltaje de aislamiento es menor, lo que desemboca en un rápido deterioro de dicho cable.
- El uso de cableado normal causa distorsiones armónicas a debido a que no cuenta con protección contra las ondas electromagnéticas.
- Se genera y recibe ruido eléctrico debido a que el cable no posee una pantalla o malla elicoidal.
Esperamos que este artículo te sea de utilidad para conocer más sobre la utilidad y beneficios de esta excelente opción de cableado industrial.
Te invitamos a conocer más sobre las Características de los cables conductores General Cable en nuestro artículo de blog.
