Tipos y modelos de Cableado VFD de General CableLos cables para variador de frecuencia "VFD" de la marca General Cable son diferentes de los cables ordinarios que se conectan a los motores eléctricos, porque estos cables tienen la capacidad de aterrizar los picos de voltaje que los VFD provocan durante su operación habitual.

En este artículo te compartimos información sobre los cables VFD de Alto y Bajo Calibre, sus usos, dimensiones, aplicaciones, etc.



Contenido de este artículo:
Tipos de calibres en cables uso VFD
A) Cable uso VFD 3 fases + 1 tierra (4 conductores)
B) Cable uso VFD 3 fases + 3 tierras
Nuestro modelo más vendido de cable uso VFD para aplicaciones de Bajo Rango (HP)
Nuestro modelo más vendido de cable VFD para aplicaciones de Alto Rango



Tipos de calibres en cables uso VFD

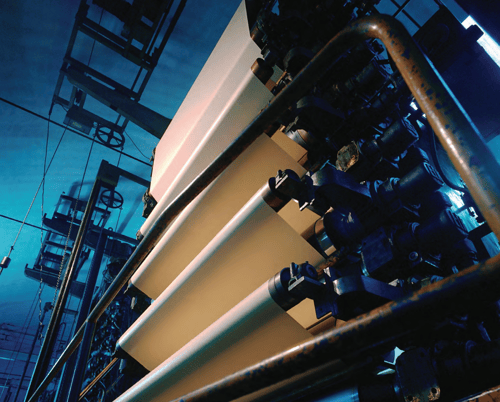

cables vfd ejemploEstos cables se clasifican según sus dimensiones y calibre en dos tipos principales:

A) Cable uso VFD 3 fases + 1 tierra (4 conductores)

Este tipo de cable uso VFD se utiliza en general para cargas pequeñas (del calibre 16 al 4AWG) debido a que los motores a los que se conecta son de una capacidad eléctrica pequeña, y por ende, los fenómenos y corrientes de desperdicio a los que están expuestos son menos considerables.

Al no ser tan críticas estas cargas, con un cable menos robusto es suficiente: la malla de los cables de 3 fases frena satisfactoriamente el exceso de energía y evita una sobrecorriente que dañe el motor.



Product Partner para los variadores de Rockwell Automation




B) Cable uso VFD 3 fases + 3 tierras

Este cable se maneja en calibres grandes (calibre 2, hasta 500 mcm) ya que suele ser requerido en aplicaciones de mayor caballaje (HP del motor) en las que los fenómenos de interferencias electromagnéticas y de ondas reflejadas tienen un efecto mayor en el funcionamiento del variador de frecuencia y el motor.

Al contar con 3 tierras, este cable VFD permite que cargas mayores se distribuyan mejor y se evite que dañen la maquinaria del sistema interconectado.



Nuestro modelo más vendido de cable uso VFD para aplicaciones de Bajo Rango (HP)

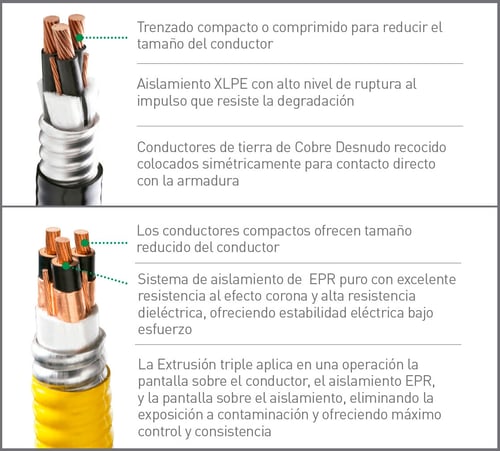

modelo-bajo-rango-GC-2
Modelo del cable

SPEC 4560: Cable flexible uso VFD de 4 conductores (3 conductores + 1 tierra) cubierto al 100% de pantalla de aluminio más 85% de malla de cobre estañado para protección de RFI e EMI.


Especificaciones de este cable


  • 3 fases + 1 tierra (4 conductores) desde calibre 16 hasta calibre 4
  • Conductor clase K de hilos estañados del calibre 16 al 10 AWG y del calibre 8 al 4 AWG clase H
  • Cuenta con aislamiento XLPE a 90°C, conductor de tierra en color verde / amarillo
  • Utiliza el método 4 para identificación de conductores
  • Cuenta con una malla de trenzado de cobre estañado con una cobertura del 85% para evitar los ruidos electromagnéticos
  • Además tiene la protección adicional de una pantalla de aluminio para evitar los ruidos de radiofrecuencia (RFI)
  • Cubierta de PVC, retardante a la flama y resistente a los rayos UV (uso en exteriores o enterrado)



Aplicaciones de este modelo de VFD

  • Este tipo de cables es utilizado por lo general para controlar motores de corriente alterna.
  • Puede ser utilizado al aire libre, en canalizaciones o directamente enterrado.
  • Es muy frecuentemente utilizado en la industria alimenticia ya que los alimentos no requieren de una maquinaria de tanta capacidad.
  • La NEC aprueba su uso en aplicaciones para clase 1 - división 2 en zonas de áreas clasificadas.



Consideraciones/precauciones de este cable

El sistema de tierras de este tipo de cable debe conectarse a un elemento metálico en tierra, tanto en el VFD como en el motor.

Esto con la intención de que las corrientes excesivas se pasen al elemento de metal en vez de al equipo.

Los fenómenos eléctricos que genera un variador de frecuencia "VFD" son:

  • Picos de cargas no lineales o picos de voltajes no lineales
  • Efecto corona
  • Interrupción de corriente

Estos efectos provocan que el cable y el motor disminuyan la vida útil de operación del sistema.



Nuestro modelo más vendido de cable VFD para aplicaciones de Alto Rango

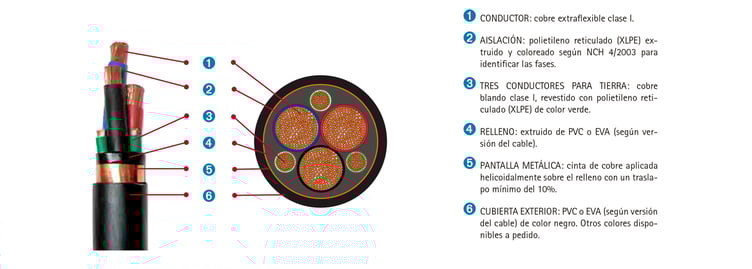

 modelo-alto-rango-GC(1)


Modelo del cable

Cable Superflex uso VFD de 3 conductores  + 3 tierras. cubierto al 100% por pantalla de cobre helicoidalmente para protección de RFI e EMI. Aislamiento de 2kv.



Especificaciones de este cable VFD

  • 3 fases + 3 tierras simétricas

  • Conductores clase I superflexible

  • Aislamiento XLPE  a 90°C  servicio seco o húmedo,  Cubierta de PVC y temperatura de cortocircuito a 250°

  • Color de las fases en Azul, Negro y Rojo

  • Contienen 3 tierras que están en contacto directo con la pantalla metálica



Aplicaciones de este modelo de VFD

  • Son utilizados para controlar motores de corriente alterna de mayor capacidad.
  • Para ayudar a que la velocidad del motor se mantenga constante en bandas transportadoras, trituradoras, mezcladoras, etc.
  • En aplicaciones de la industria azucarera (trituradoras), pueden ser utilizados al aire libre, en canalizaciones o directamente enterrados.



Consideraciones/precauciones de este cable

El sistema de tierras de este tipo de cable debe conectarse a un elemento metálico en tierra, tanto en el VFD como en el motor.

Esto con la intención de que las corrientes excesivas se pasen al elemento de metal en vez de al equipo.



Esperamos que este artículo te sea de utilidad para conocer más sobre las cualidades de los distintos calibres de esta excelente opción para cableado industrial de General Cable.



Te invitamos a conocer más sobre las Características de los cables conductores General Cable en nuestro artículo de blog.
