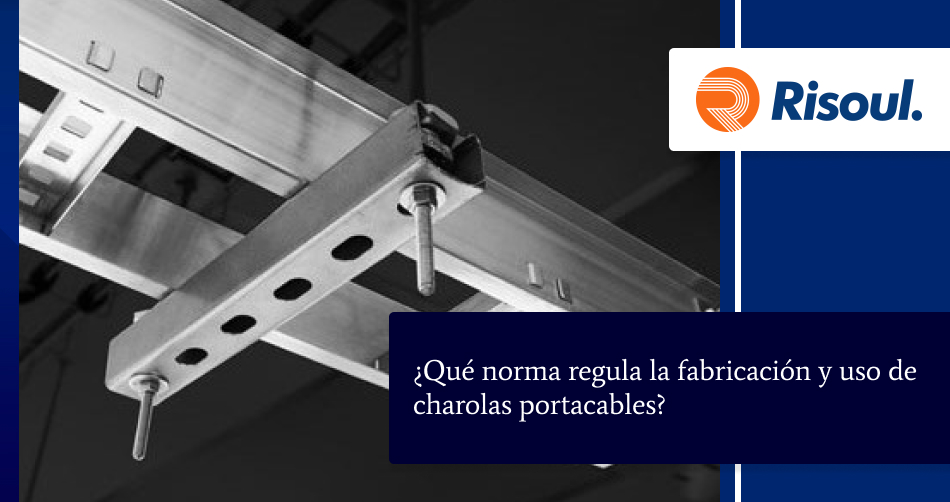

¿Qué norma regula la fabricación y uso de charolas portacables?

Es necesario que todas nuestras instalaciones eléctricas sean seguras para el personal y el edificio. Además de proteger la fuerte inversión que se realiza en el cableado.

Para esto es necesario equipar tu planta con las mejores marcas, los mejores proveedores y las mejores prácticas. Todo esto mientras se respetan las normas nacionales de cada país para evitar fallas.

Conoce qué indica la NOM vigente respecto a la fabricación y modo de uso de las charolas portacables.

Contenidos de este artículo:
Normas que regulan la fabricación de charolas portacables
Títulos y apéndices de la NOM vigente

Normas que regulan la fabricación de charolas portacables

En la actualidad, existen dos estándares nacionales para la fabricación, instalación y operación de los sistemas de charolas portacables:

• NOM-001-SEDE-2012: Instalaciones Eléctricas (Utilización). Art. 392: Charolas portacables.
• NMX-J-511-ANCE-2011: Soportes para conductores eléctricos-Sistemas de soportes metálicos tipo charola. Especificaciones y métodos de prueba.

A escala internacional, algunos estándares también ofrecen recomendaciones para el uso adecuado de estos equipos:

• NEMA Standards, Cable Tray Installation Guidelines, Publication VE 2-2013
• NEMA FG-1, Fiberglass Cable Tray Systems
• IEC 61537, Cable management-Cable Tray Systems and Cable Ladder Systems

La NOM-001-SEDE-2012 en su texto introductorio indica que los lineamientos contenidos en ella sólo serán aplicables para las instalaciones eléctricas que se inicien en fecha posterior a su entrada en vigor (es decir, después del 29 de mayo de 2013), lo que también incluye las ampliaciones o modificaciones realizadas a instalaciones existentes. Además establece que las consideraciones de la NOM anterior (2005) quedan canceladas.

Títulos y apéndices de la NOM vigente

El contenido general de la NOM-001-SEDE-2012 Instalaciones Eléctricas (Utilización), está dividido en ocho Títulos y cinco Apéndices que comprenden las recomendaciones mínimas de aplicación, especificación, fundamentos, vigilancia y concordancia con la normativa internacional para el adecuado desarrollo de una instalación eléctrica en el territorio nacional.

El título 4 de esta NOM establece los principios fundamentales, los cuales no están sujetos a modificaciones en función de desarrollos tecnológicos.

El Título 5 (especificaciones), contiene los requisitos técnicos, cuya observancia tiene por objeto asegurar la conformidad de las instalaciones eléctricas a los principios fundamentales del Título 4.

El Capítulo 3 del Título 5 corresponde a los métodos de alambrado y a los materiales utilizados en las instalaciones eléctricas. En este capítulo el artículo 392 está enfocado plenamente en los sistemas de charola portacables. Su alcance incluye las charolas de tipo escalera, de canal ventilado, de fondo ventilado, de fondo sólido, de tipo malla y otras estructuras similares.

La norma define un sistema de charolas portacables como la unidad o ensamble de unidades o secciones con sus accesorios asociados, que forman un sistema estructural utilizado para asegurar o soportar cables y canalizaciones.

En el apartado 10 de dicho artículo, se especifican los usos permitidos. Entre ellos, se indica que se permitirá el uso de charolas portacables como sistema de soporte para conductores de acometida, alimentadores, circuitos derivados, circuitos de comunicaciones, circuitos de control y circuitos de señalización.

En lo que respecta al tema de la sujeción y el soporte, el artículo 392-30 establece que las charolas portacables se deben soportar a intervalos definidos en las instrucciones de instalación, según cada tipo. Un cambio por considerar respecto de la versión de 2005 se relaciona con los amarres de seguridad en la instalación de cables, pues en dicha versión, en su artículo 318-8, se establecía que los cables debían fijarse a los travesaños de los soportes tipo charola en todos los tramos a distancias no mayores a 70 cm. En cambio, la versión actual, en su apartado Cables y Conductores, no indica la distancia de los amarres.

Para la versión vigente, el artículo 392-56 (empalmes de cables) permite que los empalmes sobresalgan por encima de los peraltes cuando no están sometidos a daño físico.

La NOM establece criterios claros respecto de la ampacidad de los conductores en su artículo 392-80. Para cables de 2 mil volts o menos, se permiten cables multiconductores, cables de un solo conductor o combinaciones de ambos; para cables de media tensión y tipo MC (más de 2 mil volts), sólo se permiten cables multiconductores o cables de un solo conductor, nunca combinaciones.

Respecto de los criterios relacionados con la construcción, dedica apartados específicos a elementos como la resistencia y la rigidez, los bordes lisos, la protección contra la corrosión, el peralte, los accesorios y las charolas portacables no metálicas, en atención a las innovaciones que se han desarrollado en este tipo de sistemas.
