Líneas de productos Unex

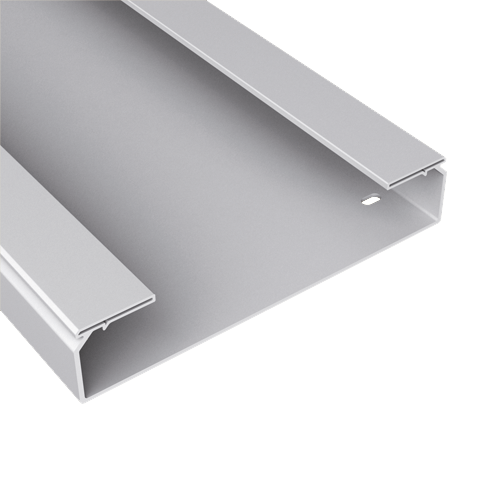

CHAROLAS PERFORARDAS Y LISAS UNEX U23X / U41X

Risoul Unex

Usos:

• Para el soporte, protección y conducción de cables.
• Material aislante.
• Longitud: 3m.
• Color: Gris RAL 7035.

Diseñadas para trabajar en condiciones de carga máxima.

Instalación

• Facilidad y rapidez de montaje en pared, techo y piso.

Seguridad

• Eléctrica (aislante, sin puesta a tierra)
• Mecánica (protección contra impactos 20J - IK10)
• Temperatura de servicio (+60°C / -20°C)
• Intemperie (Buen comportamiento frente a los rayos UV – Certificado UL)
• Ante el fuego (ensayo del hilo incandescente a 960ºC no propagador de la llama)
• Protección a la corrosión se mantiene inalterable
• Seguridad de cables y personas.

CONFORMIDAD CON LOS REQUISITOS DEL NOM-001SEDE 2012 (Charolas no metálicas concebidas para montaje en obra y para el uso de acuerdo con el Articulo 392 de NOM-001 SEDE 2012)

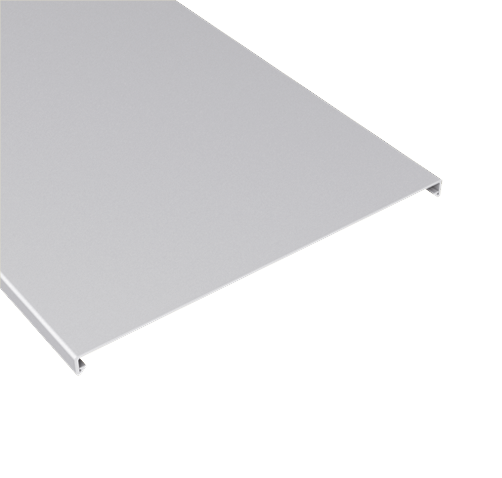

TAPAS PARA CHAROLA UNEX U23X o U41X/U43X

Risoul

Uso y características:

• Para cubrir charolas
• Material aislante.
• Color Gris RAL 7035.
• Colocación a presión, sin tornillos
• Protección IK10
• Conformadas por extrusión de alta calidad con la forma definitiva de uso y con paredes macizas

**Disponible para Charolas de todas las medidas

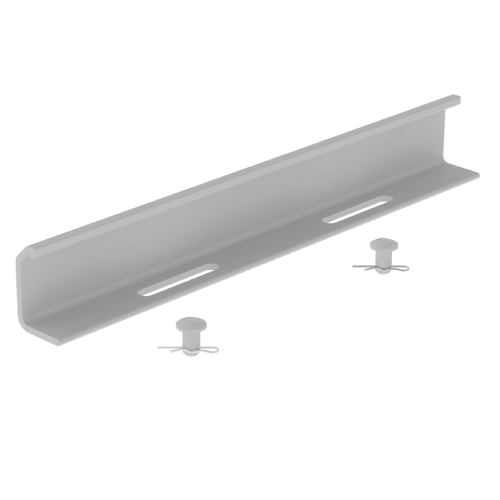

UNION ENTRE TRAMOS PARA CHAROLA UNEX EN U23X o U41X/U43X

Risoul

Uso y características:

• Para unir mecánicamente tramos de charola
• Color: Gris Ral 7035
• Material aislante.
• Muy robusta.
• Permite la absorción de dilataciones.
• En zonas con variaciones de temperatura (ej. aplicaciones exteriores) se recomienda su uso en todas las uniones para absorber las posibles dilataciones.
• Unión entre tramos de espesor igual o superior al de los tramos de charola a unir.

**Disponible en charolas de 60 mm y 100 mm (con o sin pernos)

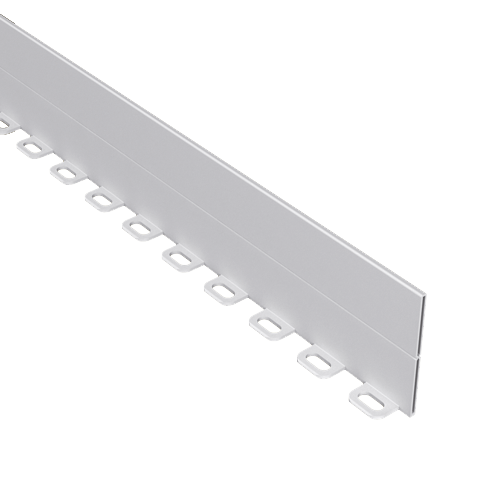

TABIQUES PARA CHAROLA UNEX EN U23X o U41X/U43X

Risoul

Uso y características:

• Para separar circuitos.
• Usar 2 tornillos Ref. 66809 por metro.
• Color: Gris Gris Ral 7035 • Material aislante.
• Seguridad, facilidad y rapidez de montaje

**Disponible en alturas de: 60 mm y 100 mm (sencillo y reforzado)

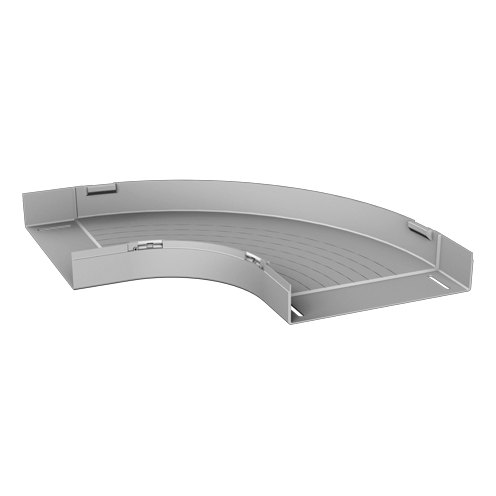

CURVA PLANA DE 90° UNEX EN U23X o U41X/U43X

Risoul

Uso y características:

• Para realizar giros de 90º en las instalaciones de charola.
• Cubre los cortes de la charola, proporcionando un mejor acabado.
• Se recomienda colocar soportes bajo las curvas.
• Color: Gris Ral 7035
• Material aislante.
• Seguridad eléctrica, mecánica y en caso de incendio.
• No pierde sección respecto a la charola.
• Facilidad y rapidez de montaje.
• No necesita uniones para el montaje

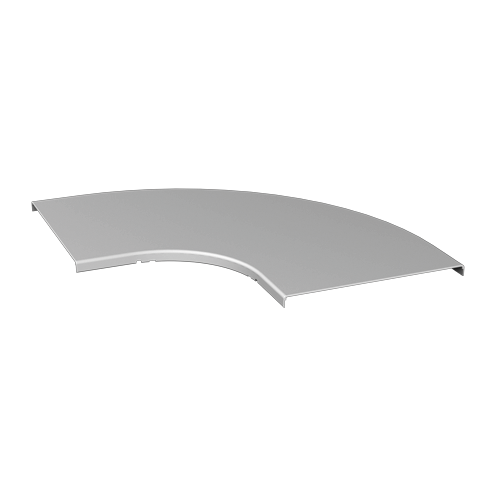

TAPA PARA CURVA PLANA DE 90° UNEX EN U23X o U41X/U43X

Risoul

Uso y características:

• Para cubrir las curvas de 90º.
• Se incluyen 4 tornillos inoxidables para fijación opcional de la tapa.
• Color: Gris Ral 7035
• Material aislante.
• Seguridad eléctrica, mecánica y en caso de incendio.
• Facilidad y rapidez de montaje

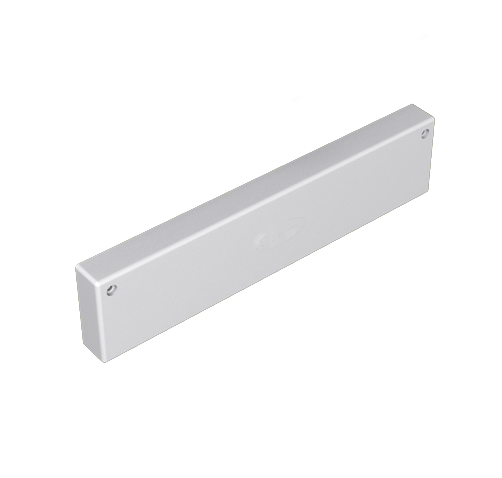

TAPA FINAL UNEX EN U23X o U41X/U43X

Risoul


Uso y características:

• Para cubrir extremos en instalaciones de charola y reducciones.
• Se incluyen 2 tornillos inoxidables para fijación a charola.
• Color: Gris Gris Ral 7035 • Material aislante.
• Seguridad eléctrica, mecánica y en caso de incendio.
• Facilidad y rapidez de montaje.

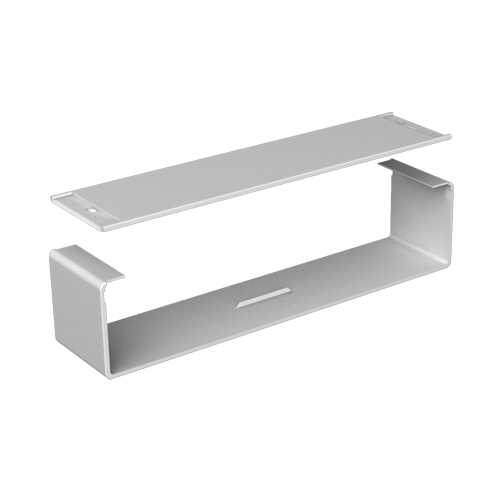

CUBREJUNTAS UNEX EN U23X o U41X/U43X

Risoul

Uso y características:

• Para cubrir los cortes de la charola y de la tapa.
• Grado de protección eléctrica IP3X.
• Color: Gris RAL7035.
• Material aislante.
• Facilidad de instalación

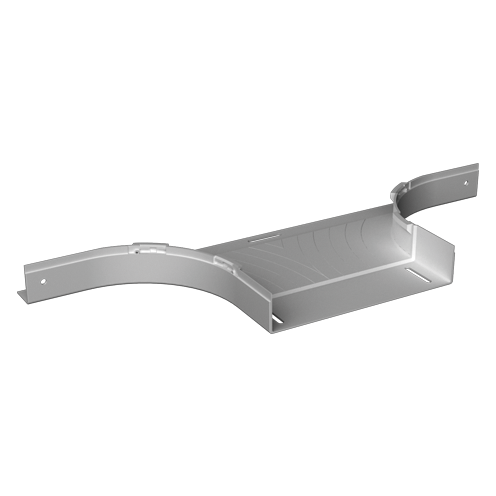

DERIVACION “T” UNEX U23X o U41X/U43X

Risoul

Uso y características:

• Para realizar derivaciones a 90º.
• Color: Gris
• Material aislante.
• No pierde sección respecto a la charola.
• Radio de curvatura de 160mm.
• Rapidez y facilidad de montaje.
• No necesita uniones para el montaje.
• Buen comportamiento a la intemperie.

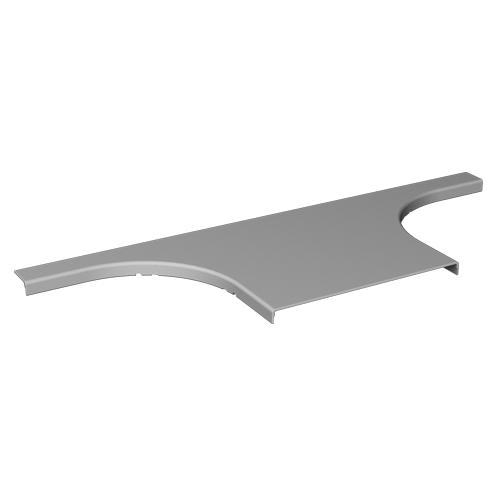

TAPA DERIVACION “T” UNEX

Risoul

Uso y características:

• Para cubrir la derivación en T.
• Color. Gris • Material aislante.
• Rapidez y facilidad de montaje.
• Se incluyen 4 tornillos inox.
• Para fijación opcional de la tapa.
• Seguridad del cierre.
• Cubre los cortes de la tapa, proporcionando un mejor acabado.

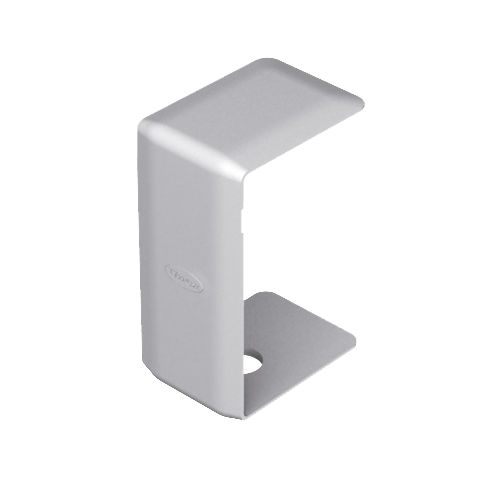

ANCLAJE PARA TAPA UNEX IK10 EN U23X o U41X/U43X

Risoul

Uso y características:

• Para asegurar el grado de protección IK10 en charolas con tapa.
• Color: Gris Ral 7035 • Material aislante.
• Retención adicional de la tapa de la charola ante posibles impactos o efectos de la intemperie (viento...).
• Seguridad, facilidad y rapidez de montaje.

**Disponible en altura de: 60 mm y100 mm

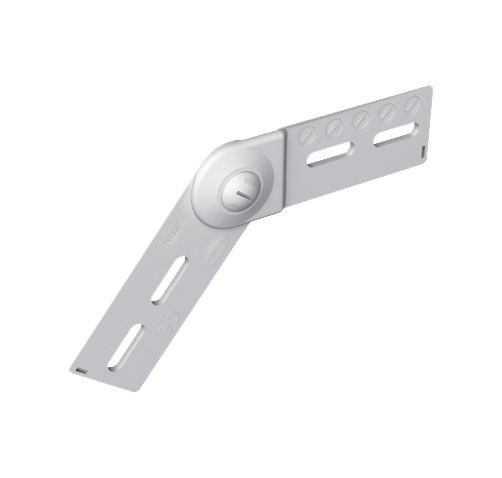

BISAGRA VERTICAL PARA CAMBIO DE NIVEL UNEX EN U23X o U41X/U43X

Risoul

Uso y características:

• Para realizar cambios de nivel con ángulo variable.
• Color: Gris Ral 7035
• Material aislante, sin halógenos.
• Seguridad, facilidad y rapidez de montaje

**Disponible en 60 mm, 100 mm

CONECTOR OMEGA PERFORADA EN AISI 304 o EPOXI

Risoul

Uso y características:

• Para fijar el perfil Omega al techo.
• Color: Gris.
• Seguridad, facilidad y rapidez de montaje

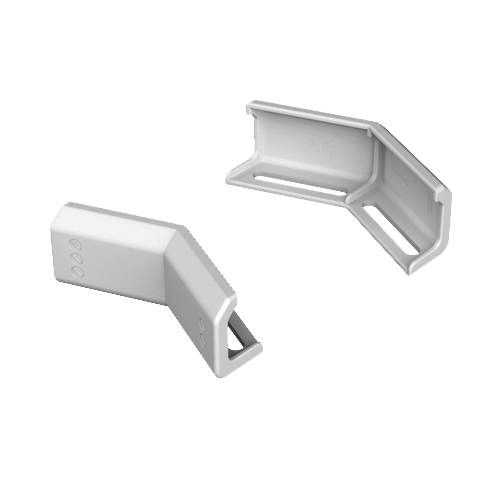

CAMBIOS DE DIRECCIÓN: UNION ESQUINA PLANA UNEX U23X o U41X/U43X

Risoul

Uso y características:

• Para realizar giros de 45° y 90º en las instalaciones de Charola.
• Se compone de dos piezas (izquierda y derecha).
• Color: Gris Ral 7035
• Material aislante.
• Garantizan estabilidad. Seguridad y rapidez de montaje como en la unión entre tramos

**Disponible en: 60 mm y 100 mm

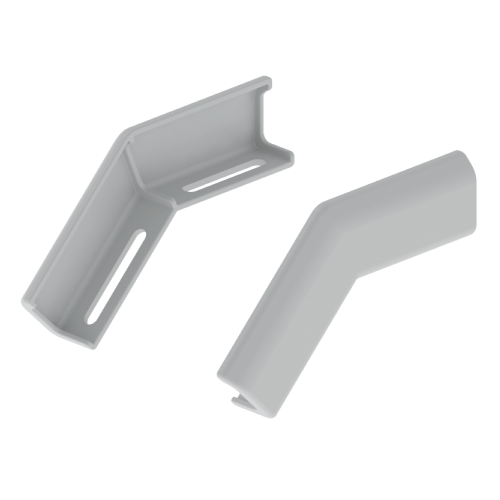

UNION CAMBIO DE NIVEL BAJADA PARA CHAROLA UNEX

Risoul

Uso y características:

• Para realizar cambios de nivel a +45º.
• Son necesarias dos unidades para cada cambio de nivel.
• Color: Gris Ral 7035 • Material aislante.
• Garantizan estabilidad. Seguridad y rapidez de montaje como en la unión entre tramos
• Cambio de nivel interior

**Disponible en 60 mm, 100 mm

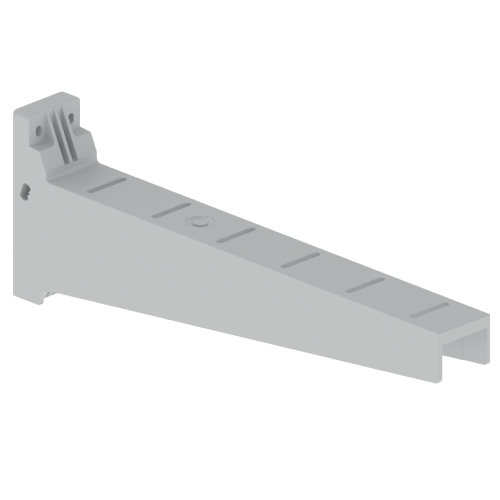

SOPORTE HORIZONTAL UNEX 3N U23X o U41X/U43X

Risoul

Uso y características:

• Para fijar charolas horizontalmente a pared y techo (con perfiles o soportes)
• Fijación del soporte a la pared: usar fijaciones metálicas Ø8. Para conseguir la óptima resistencia del soporte debe asegurarse el correcto apoyo a la pared. Color: Gris Ral 7035
• Material aislante.
• Seguridad eléctrica, mecánica y en caso de incendio. Facilidad y rapidez de montaje.

**Para todas las medidas de Charola

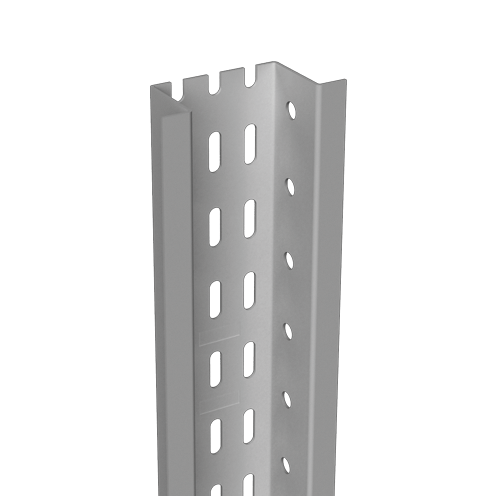

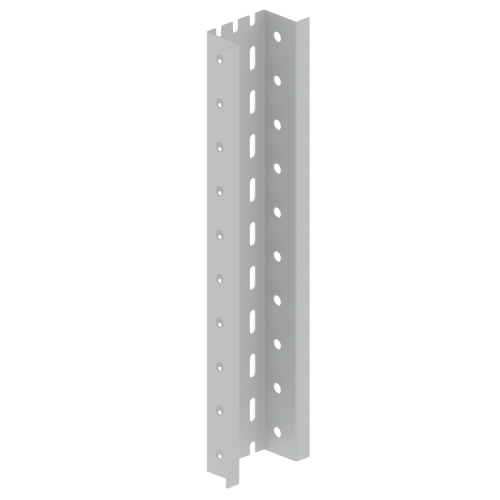

"U" PERFORADA UNEX EN AISI 304 o EPOXI

Risoul

Uso y características:

• Para fijar varios niveles de soportes horizontales directamente a pared.
• Usar fijaciones metálicas Ø8.
• Color: Gris.
• Material aislante.
• Seguridad eléctrica, mecánica y en caso de incendio

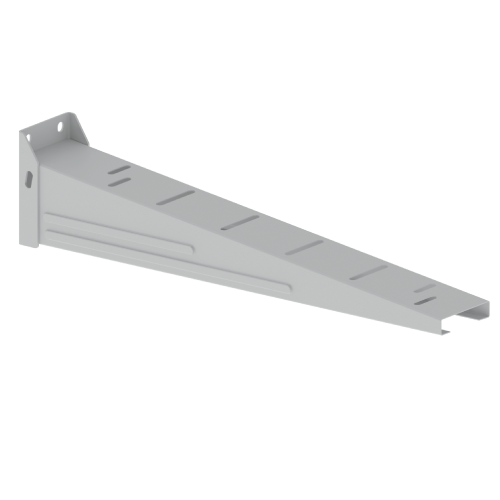

SOPORTE HORIZONTAL UNEX EN U23X, AISI 304 o EPOXI

Risoul

Uso y características:

• Para fijar charolas horizontalmente a pared y techo (con perfiles o soportes)
• Fijación del soporte a la pared: usar fijaciones metálicas Ø8. Para conseguir la óptima resistencia del soporte debe asegurarse el correcto apoyo a la pared. Color: Gris.
• Material aislante.
• Seguridad eléctrica, mecánica y en caso de incendio. Facilidad y rapidez de montaje.

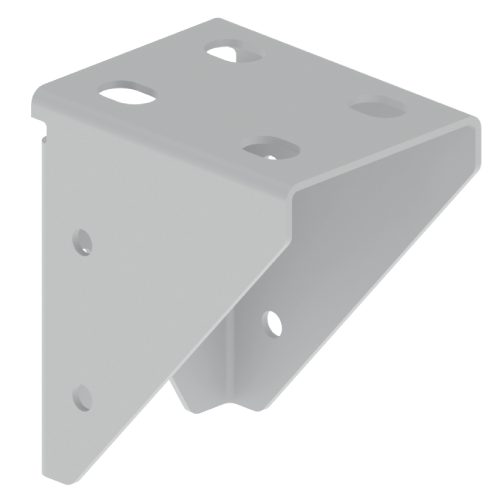

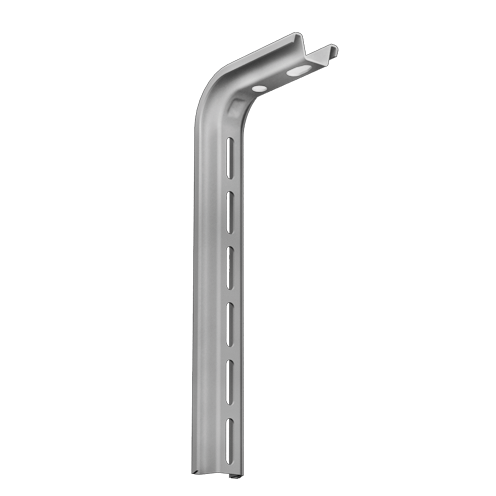

SOPORTE "L" UNEX EN ACERO EPOXI o SENDZIMIR

Risoul

Uso y características:

• Para fijar charolas horizontalmente a pared.
• Fijación del soporte a la pared: usar fijaciones metálicas Ø10.
• Fijación de 2 soportes: usar tornillos Ref. 66809. • Color: Gris.
• Seguridad, facilidad y rapidez de montaje Para charolas de 60x75, 60x100, 60x150, 60x200 y 60x300mm

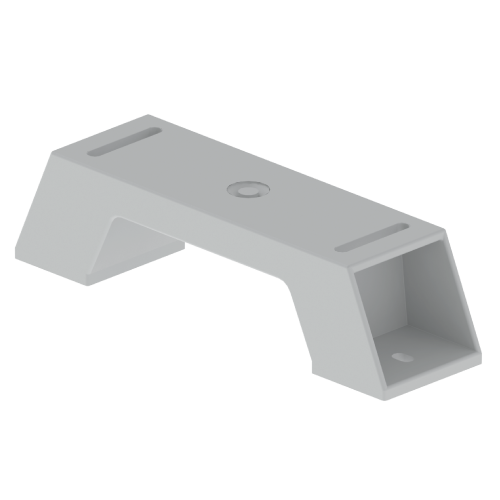

SOPORTE VERTICAL UNEX EN U23X o U41X/U43X

Risoul

Uso y características:

• Para fijar charolas horizontalmente a pared y piso.
• Para fijación del soporte a la pared: usar fijaciones metálicas Ø10.
• Para fijación de 2 soportes: usar tornillos Ref. 66809.
• Color: Gris.
• Seguridad, facilidad y rapidez de montaje

**Disponible para charola 75, 150, 200, 300, 400 mm y 600 mm
**Disponible en U23X y U41X/U43X


SOPORTE VERTICAL AISLANTE UNEX U23X o U41X/U43X

Uso y características:

• Para fijar charolas verticalmente a pared.
• Para fijación de la charola al soporte: usar tornillos metálicos.
• Para fijación del soporte a la pared: usar fijaciones metálicas Ø8. Color: Gris.
• Material aislante.
• Seguridad eléctrica, mecánica y en caso de incendio.
• Facilidad y rapidez de montaje.
• De una sola pieza para mayor seguridad

**Para todas las medidas de Charola

PERFIL OMEGA EN AISI 304 o EPOXI

Risoul

Uso y características:

• Para fijar varios niveles de soportes horizontales al techo (con conector Omega) o a pared.
• Para fijación al conector: usar 4 tornillos Ref. 66829.
• Para fijación del soporte al perfil Omega: Si se usa el eje de montaje no es necesario el tornillo Ref. 66829.
• Color: Gris.
• Seguridad, facilidad y rapidez de montaje.

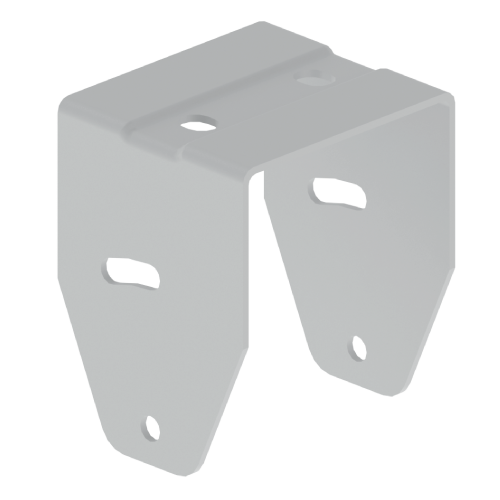

CONECTOR “U” PERFORADA PARA MONTAR SOPORTES A TECHO UNEX EN AISI 304 o EPOXI

Risoul

Conector U: Para fijar el perfil "U" al techo. Usar 2 fijaciones metálicas Ø8. Color: Gris. Seguridad, facilidad y rapidez de montaje.

Conector Omega: Para fijar el perfil Omega al techo. Color: Gris. Seguridad, facilidad y rapidez de montaje.

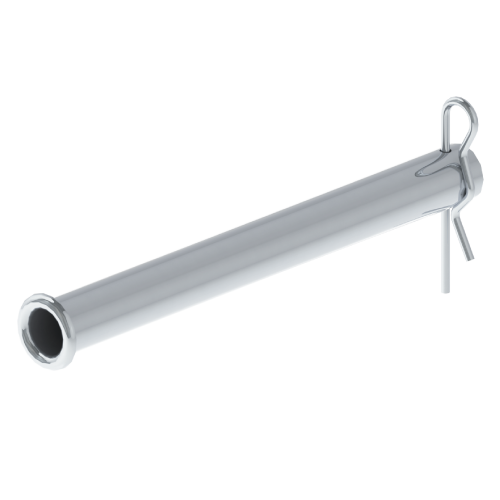

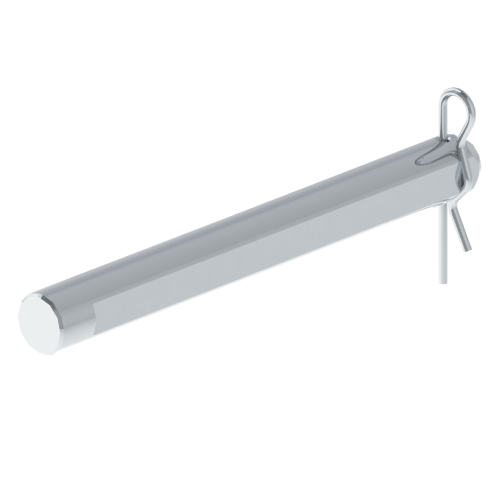

EJE DE MONTAJE EN ACERO

Risoul Risoul

Uso y características:
• Para fijar soportes aislantes (en U23X o U41X) al perfil "U“ o al perfil OMEGA.
• Cuando se usa el eje no se precisan tornillos para fijar el soporte al perfil.
• Seguridad, facilidad y rapidez de montaje

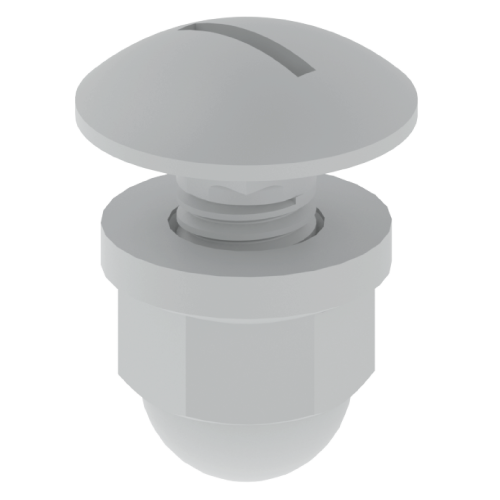

TORNILLERIA [UNEX EN U23X o U41X/U43X

Risoul Risoul Risoul

66809 / 66809-44

• Para unir piezas a la charola (M8 DIN 603 ISO 8677).
• No utilizar en posiciones donde soporte el peso de la charola.
• En instalaciones sometidas a vibración deben emplearse tornillos metálicos con tuercas autoblocantes.
• Color: Gris.
• Material aislante.
• Seguridad, facilidad y rapidez de montaje.

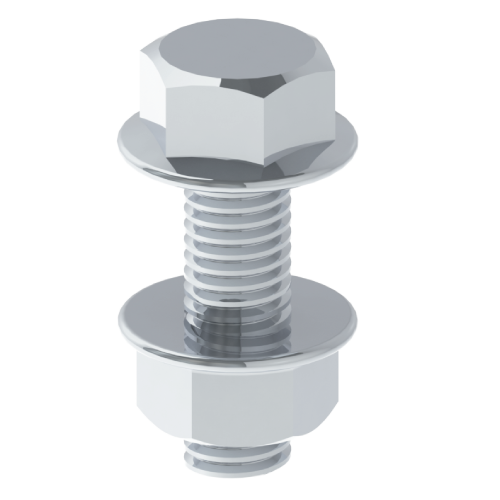

66829

• Para unir piezas a la charola (DIN 6921 M8 ISO EN 4017).
• Para mayor rapidez y comodidad de montaje, se recomienda el uso de ejes de montaje Refs. 66812 y 66822) cuando la configuración de la instalación lo permita.
• En instalaciones sometidas a vibración deben emplearse tornillos metálicos con tuercas autoblocantes.
• Color: Gris.
• Seguridad, facilidad y rapidez de montaje.

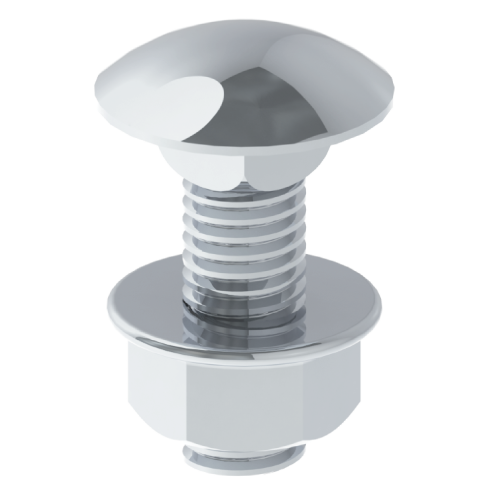

66839

• Para unir piezas a la charola (M8 DIN 603 ISO 8677).
• En instalaciones sometidas a vibración deben emplearse tornillos metálicos con tuercas autoblocantes.
• Color: Gris.
• Seguridad, facilidad y rapidez de montaje.


Conoce nuestros 7 Consejos para mejorar la coordinación de tu área de Mantenimiento

Descarga este ebook gratuito con nuestras recomendaciones para un mejor desempeño del personal de tu departamento de Mantenimiento



Descargar ebook gratuito

¿Por qué elegir Unex?

En la industria existen diversas marcas que ofrecen señalización de cableado y tubería. En Risoul llevamos más de 40 años en el sector y hemos tenido la oportunidad de conocer a la mayor parte de estas, y es a raíz de este conocimiento que somos distribuidores de la marca Unex.

En Unex encontramos un fabricante de una gran gama de productos, entre ellos: charolas perforadas y lisas, tapas para charola, unión entre tramos para charola, tabiques para charola, curvas planas, tapas para curva plana, tapa final, cubrejuntas, derivaciones, tapas derivación, anclajes para tapa, bisagras verticales, conectores omega, cambios de dirección, unión cambio de nivel, soporte horizontal, eje de montaje, tornilleras, etc.


Uno de las fortalezas que más valoramos de Unex, es que sus productos se encuentran fabricados con materia prima de alta calidad que cumple con todas las requisiciones de compra y normas de calidad vigentes en la industria actual. Ofrece soluciones altamente seguras para los usuarios, las cuales eliminan las posibilidades de incendios en la planta.

Además sus soluciones se encuentran en constante evolución, ya que permiten que el cableado pueda re-configurarse y re-adaptarse en caso de cambiar las necesidades de la instalación en el área de trabajo. Su excelente diseño provee una máxima protección para asegurar la integridad del material al manipularlo y transportarlo.
