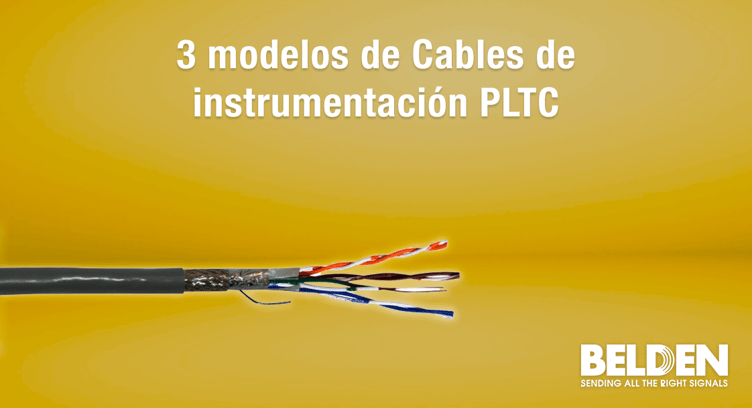

3 modelos de Cables de instrumentación PLTC Belden

Jul 14, 2016 5:20:38 PM

Cables de instrumentación PLTC BeldenLos cables PLTC son cables con una potencia de 300 volts especialmente

diseñados para la interconexión de equipos, la automatización industrial en PLCS, sensores, encoders y tacómetros.

En este artículo te compartimos información sobre ellos y nuestros modelos de cables de instrumentación Belden más importantes.



Contenido de este artículo:
Aplicaciones de los cables de instrumentación PLTC
Ventajas de los cables PLTC
Cable Belden mod. 83952 y 1018A
Cable Belden mod. 1030A
Cable Belden mod. 8770, 8760, 8777


Aplicaciones de los cables de instrumentación PLTC

Estos cables se manejan para aplicaciones de señales de punta a punta o de 420 miliamperes, no requieren de un mayor voltaje.

Estos cables por lo gral se manejan en pares trenzados o triadas trenzadas.

Son aplicables en todo tipo de industria: automotriz, alimentos y bebidas, industria marina y sistemas de control distribuido.

Su aplicación principal es en la interconexión de equipos en todo lo que es la automatización.



Ventajas de los cables PLTC

Algunos beneficios de utilizar este excelente tipo de cableado son:

  • Cuentan con protección para señales, en pares o triadas.
  • Cada cable está protegido de forma individual, además tener un blindaje general.
  • Dependiendo de la familia de cables, pueden soportar: químicos, desgaste mecánico, uso en exteriores, entierros directos, resistencia a agua y aceites.



Cable Belden mod. 83952 y 1018A

134435

Extensión de Termopares tipo KX, Conductor sólido con pantalla general 300V con cubierta color amarillo


¿Por qué es recomendable?

Este cable es ideal para el correcto sensado de los equipos de medición y lograr un adecuado control del equipo para evitar daños en su funcionamiento.


Especificaciones

  • Tipo K
  • Con teflones FEP que resisten temperaturas de 200 grados o en PVC convencional que soporta 105 grados.
  • Aparte de las extensiones sólidas, se cuentan con cables que son para aplicaciones de movimiento continuoa  300v.


Precauciones

Estos cables tienen subtipos, por lo que de acuerdo a la temperatura que sense el equipo dependerá el cable específico a utilizar, el cual está diseñado con cierta aleación de materiales.

De lo contrario las lecturas pueden ser incorrectas al hacer el sensado de la temperatura como consecuencia de no utilizar la aleación adecuada.

Cable Belden mod. 1030A

Cable Belden mod. 1030APares y triadas con aislamiento de PVC y cubierta de PVC/PVC 105°C a 300 V


¿Por qué es recomendable?

Este cable es ideal para un ambiente industrial para interconectar equipos, sistemas de control distribuido, automatización industrial, PLCS y computadoras industriales (packs).

También es sumamente adecuado para el uso de RPDs, y se recomienda por su protección física y mecánica para la transmisión de señales.

Especificaciones

  • Cable para 105 grados de temperatura
  • Protegido con un foil y un dren aprobados para su uso en charolas
  • Clase 1 división 2
  • Para áreas intrínsecamente seguras y áreas convencionales
  • Resistente a la luz solar y rayos uv, humedad y calor
  • Aprobados por la NEC, con PLTC (Power Limit Take Cable)

Precauciones

Si no se selecciona el calibre adecuado puede haber una pérdida de señal y cortos en la comunicación.

Hay que cuidar la correcta selección del cable: las pantallas para interferencias de radiofrecuencia, y las mallas para interferencias electromagnéticas.



Cable Belden mod. 8770, 8760, 8777

Cable Belden mod. 8770, 8760, 8777ENCODERS (Cables Flexibles, Estañados, Aislamiento PVC / Cubierta PVC)

¿Por qué es recomendable?

Se recomiendan en los equipos que utilicen las configuraciones más usadas comercialmente. Cuentan con protecciones para los equipos como  las pantallas y mallas.

También se recomiendan por su flexibilidad, ya que este tipo de equipos son de movimiento constante y se cuenta con un cable para movimiento continuo especial para dicha aplicación.

Especificaciones

  • De 300 volts
  • Con pantallas individuales y generales
  • De cobre estañado y altamente flexibles
  • Con resistencia mecánica, a los aceites, agua, y rayos UV.


Precauciones

Hay que tener cuidado en la cantidad de conductores y el calibre de los mismos, ya que como son equipos de precisión, necesitan de la señal adecuada.

En cuanto a la distancia se tiene que respetar la distancia máxima permitida, ya que de no ser así la comunicación puede verse interrumpida.



En Risoul contamos con una gran variedad de cables para todo tipo de industrias y aplicaciones, contacta a nuestros asesores o accede a nuestro catálogo de Soluciones en cableado industrial para conocer más sobre nuestros modelos de cables Belden.
