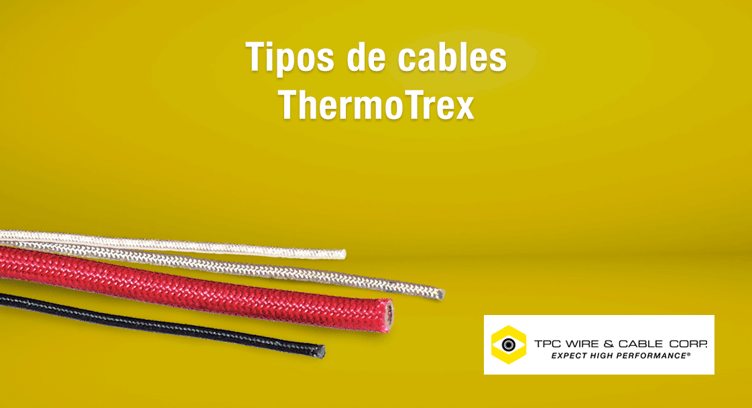

Tipos de cables ThermoTrex de TPC Wire

Nov 3, 2016 5:41:46 PM

40TPC Wire and Cable es una compañía que comercializa una importante línea de cables de uso rudo para su aplicación en ambientes industriales, los cuales permiten reducir: costos, trabajo de mantenimiento y el tiempos.

En este artículo te compartimos todo sobre los distintos tipos de cables de la línea ThermoTrex de esta marca.



Contenidos de este artículo:
Sobre la línea ThermoTrex
Tipos de cables ThermoTrex de TPC Wire




Sobre la línea ThermoTrex

La línea ThermoTrex está compuesta por dos productos distintos:

Cables ThermoTrex para altas temperaturas

TPC Wire cuenta con distintas familias de cables diseñadas para temperaturas altas y condiciones extremas. Sus distintas líneas incluyen cables de fibra de vidrio, teflon, silicon y aleaciones de cobre, lo que les permite soportar ambientes con altas temperaturas y radiación.

Fundas para cables ThermoTrex

Las fundas de esta línea son un refuerzo para los cables que no fueron fabricados para su aplicación en altas temperaturas, funcionando como una barrera que se acopla a los cables para retrasar y/o dificultar la transferencia del calor del medio ambiente hacia el cable.



Tipos de cables ThermoTrex de TPC Wire

A continuación te compartimos todo sobre los distintos tipos de cables de esta línea de productos TPC Wire.



1. Cables de poder ThermoTrex

Este cableado utilizado para llevar corriente a maquinaria tiene una gran resistencia a las altas temperaturas. En ambientes con más de 150° c siguen operando correctamente sin volverse rígido, a diferencia del cableado tradicional que suele deteriorarse y perder conductividad. Duran de 6 a 8 veces más que un cable convencional.

Especificaciones

  • Disponibles en calibre 18AWG hasta 500 MCM.
  • Cuentan principalmente con barreras de silicon y fibra de vidrio.
  • Con resistencia a temperaturas temporales o extremas de hasta 400°c.
  • Cables flexibles con una versión resistente a la abrasión.
  • Distintos modelos: serie 500, serie 500K, serie 2000.

Consideraciones

  • Si el ambiente cuenta con la presencia de vapores o líquidos será mejor consultar a un asesor para revisar que tipo de cableado sería el más adecuado.
  • Este cable no puede ir en orugas ya que no se comporta bien ante muchas flexiones continuas.
  • Funcionarán mejor si se conectan con zapatas especiales de altas temperaturas para que los bordes no fallen.



2. Cable Multiconductor ThermoTrex

Estos cables de control de maquinaria no blindados resisten temperaturas más altas que el cableado tradicional en ambientes donde se exceden los 150° c, dando un rendimiento normal y sin deteriorarse.

Especificaciones

  • Con una mayor resistencia a temperaturas continuas de 538 c° y de hasta 1600°c en temperaturas extremas.
  • Cuentan principalmente con barreras de silicón, fibra de vidrio y teflón.
  • Cuentan con aleaciones especiales de cobre que permiten una excelente conductividad a altas temperaturas.
  • Modelos: Silicon (500 plus), 500, 850, 2000 y 2800.



Consideraciones

  • Si el ambiente cuenta con la presencia de vapores o líquidos será mejor consultar a un asesor para revisar que tipo de cableado sería el más adecuado.
  • Tendrán un mejor rendimiento si se les conecta a zapatas especiales de altas temperaturas para evitar fallas en los bordes.
  • Este cable no puede ir en orugas ya que no se comporta bien ante muchas flexiones continuas.





3. Cable Termopar de TPC Wire

Estos cables son para ser utilizados como extensión de termopar en hacer mediciones a largas distancias del instrumento de medición. Estos cables resisten un rango más alto de temperatura, manteniendo su flexibilidad y ofreciendo un tiempo de vida de 6 a 8 veces mayor a los de un cable convencional.


Especificaciones

  • Soportan desde 90c° hasta 530c° de temperatura.
  • Distintos modelos con cubiertas de teflon, silicon o fibra de vidrio dependiendo del modelo y la temperatura.
  • Disponible una línea resistente a químicos.
  • Modelos disponibles: en tipos J, K y RS de calibres con variaciones de 16, 18, 22AWG con uno o dos pares.



Consideraciones

Estos cables no se venden unidos al termopar, sino como una extensión del cable del instrumento de medición.

  • Se puede utilizar cualquier cable de 3 o 4 conductores de esta línea con los RTD (instrumento de medición de temperatura).
  • Es importante revisar bien con el técnico el tipo de calibre que necesitarán de acuerdo a sus necesidades.



4. Cable Quemador de ThermoTrex

Este cable es utilizado para generar chispa dentro de hornos y cuenta con una cubierta resistente a las altas temperaturas que se generan debido a su interacción con la flama directa. Son resistentes además a la humedad y cuentan con un tiempo de vida de 6 a 8 veces mayor al del cableado común.


Especificaciones

  • Soportan hasta 250c° de temperatura continua y calores extremos de 500c°.
  • Cable de ignición para  25KV.
  • Cuentan con una cubierta para medio voltaje de cobre con chapa de níquel.
  • Con calibres del 10 a 18 AWG.


Consideraciones

  • Para aplicaciones típicas en hornos, quemadores, y algunas válvulas.



Los cables de esta marca son de uso rudo, si requieres de un cable de uso más común te recomendamos los productos de otras de nuestras marcas Risoul como: General Cable y Prysmian.
