Los armónicos en la red eléctrica son ondas de corriente y voltaje que no siguen la forma de onda sinusoidal ideal y esto termina generando distorsiones en la energía que circula por la red eléctrica. Estos armónicos se originan principalmente por las cargas no lineales, como los son variadores de frecuencia, fuentes de alimentación, equipos electrónicos y cargas industriales que consumen energía de manera irregular.

En este blog te diremos cuáles son las principales problemáticas que generan los armónicos, como detectarlos y como solucionarlos.

¿Qué problemas causan los armónicos en mis instalaciones?

El problema de tener armónicos eléctricos en la red eléctrica es que pueden afectar la calidad de la energía eléctrica, causando una serie de inconvenientes en tu sistema. Uno de los problemas más comunes es el sobrecalentamiento de equipos eléctricos, como transformadores y motores, ya que se ven forzados a trabajar mayor intensamente debido a las distorsiones en la forma de onda.

Además, los armónicos pueden interferir con la comunicación de otros sistemas, generar fallos en el equipo electrónico sensible y reducir la eficiencia operativa de la red, aumentando costos de mantenimiento y operación.

¿Cómo saber si tengo armónicos eléctricos en mi red eléctrica?

Para saber si tienes armónicos presentes en tu red, es necesario que realices un análisis de calidad de la energía utilizando equipos especializados como analizadores de redes o analizadores de calidad de la energía. Estos equipos miden la distorsión de la onda eléctrica y permiten identificar la presencia de armónicos, cuantificando su magnitud y frecuencia.

La medición y los resultados te ayudarán a determinar si los niveles de armónicos están por encima de los límites aceptables establecidos por normativas como la IEC 61000-4-7 o la IEEE 519.

¿Cómo mitigar los armónicos eléctricos en la red eléctrica?

Mitigar los armónicos en la red eléctrica implica tomar medidas que puedan eliminarlos, reducirlos o no producirlos en general. Una de las soluciones más comunes es la instalación de filtros de armónicos que están diseñados para suprimir las frecuencias no deseadas. También se pueden utilizar transformadores con mayor capacidad para soportar distorsiones o mejorar la conectividad de los sistemas eléctricos mediante técnicas de compensación reactiva. Y, en algunos casos, simplemente la reubicación o ajuste de equipos problemáticos puede reducir significativamente los armónicos.

¿Cómo te podemos ayudar en Risoul?

En Risoul contamos con diversos equipos para la detección y mitigación de armónicos.

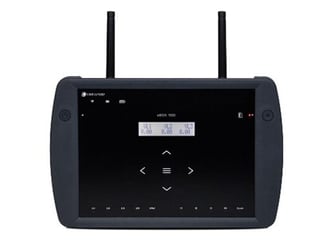

Contamos con analizadores de redes en la marca Circutor que nos ayudan a la detección de los armónicos en la red. Contamos con modelos tantos fijos, para mediciones constantes, asi como analizadores portátiles que te permiten la mover el analizador para medir en distintos puntos o instalaciones. También contamos con equipos clase A que están avalados para hacer mediciones de Código de Red.

Como parte de la mitigación, contamos con filtros para mitigación de armónicos en la marca de MTE. El modelo Matrix AP es un filtro pasivo que tiene tecnología pasiva adaptativa que te permite eliminar la distorsión armónica, ya sea al 100% de la potencia o en menores cargas, ya que se adapta a las cargas de potencia variable, como lo son los variadores de frecuencia. Este filtro te ayuda a estar en cumplimiento con la IEEE 519.
