Asegura tu aplicación con variadores de velocidad y las protecciones de instalación adecuadasLos reactores en la entrada de un variador ayudan a amortiguar los disturbios eléctricos que este recibe durante su operación habitual.

Conoce los peligros más comunes a los que se enfrentan y cómo pueden ayudarte a proteger tu operación.



Contenidos de este artículo:
Riesgos en los variadores de tus equipos
¿Qué son y para qué sirven los reactores?
Beneficios de nuestros reactores para tu planta
Estructura y componentes de tus sistemas


Riesgos en los variadores de tus equipos

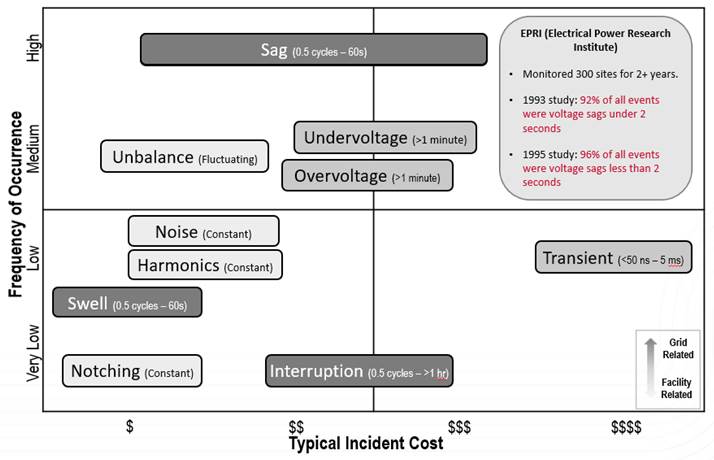

Existen diversos disturbios eléctricos en la alimentación eléctrica a los que suelen enfrentarse estos variadores de velocidad:

  • Transientes en la línea (baja frecuencia / mayor costo)
  • Sobrevoltaje (Frecuencia media / costo medio)
  • Bajo voltaje (Frecuencia media / costo medio)
  • Armónicos (Frecuencia baja / costo bajo)
  • Desbalances de voltaje ( (Frecuencia baja / costo bajo))
  • Interrupciones de energía (Frecuencia baja / costo medio)
  • Etc

Notas:

Frecuencia: Frecuencia de ocurrencia en el tiempo

Costo: Costo que involucra el disturbio, daño de equipos o interrupción del proceso



Frecuency of occurrence



¿Qué son y para qué sirven los reactores?

Los reactores de línea son filtros que se instalan a la entrada de alimentación eléctrica de los variadores y sirven para disminuir la distorsión armónica provocada por los mismos, principalmente en los variadores que no incluyen un DC Choke en su diseño.

Han sido diseñados principalmente para amortiguar los transientes en la línea y así evitar daños en el equipo. Este tipo de eventos son poco frecuentes pero son los más costosos ya que pueden dañar los variadores y detener el proceso.



Beneficios de nuestros reactores para tu planta

Algunas ventajas importantes de estos equipos son:

  • Evita daño en equipos: Amortigua los transientes de línea y evita que los cambios bruscos de voltaje que lleguen al variador.

  • Reducción de la distorsión armónica: Ahorros de energía sin disparos involuntarios de protecciones, sobrecalentamiento de cables / transformadores o daños en equipos sensibles en la misma red eléctrica.

  • Evita paros innecesarios: Mantén la línea de producción operando sin interrupciones.

  • Sistema robusto y confiable: Con total disponibilidad de la maquinaria.



Estructura y componentes de tus sistemas

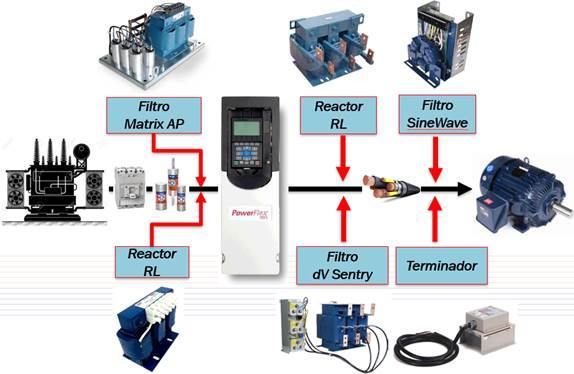

A continuación te mostramos los lugares de instalación y las partes que componen el sistema:

1.- Circuit Breaker (protección y sistema de desconexión)

2.- Fusibles de fuerza de acción rápida (uso con semiconductores)

3.- Reactor de línea

4.- Variador de velocidad

5.- Filtro de salida (si es requerido de acuerdo a la longitud de cable entre el variador y el motor

6.- Cable uso variador

7.- Motor uso inversor





En Risoul somos expertos en la implementación de toda clase de proyectos y contamos con la más nueva tecnología para implementar en tus procesos. Acércate a nuestros asesores y platícanos sobre tus retos y necesidades.
