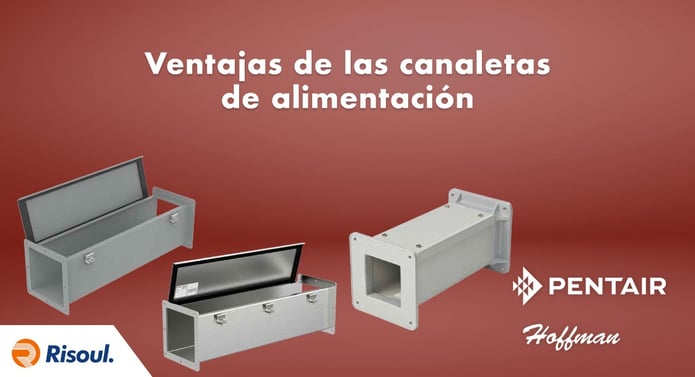

Ventajas de las canaletas de alimentación Hoffman

Mar 23, 2018 9:07:43 AM

Ventajas de las canaletas de alimentación HoffmanLas canaletas de alimentación Pentair son sumamente útiles en entornos comerciales e industriales para proporcionar métodos rápidos y flexibles de distribución de potencia y control del cableado.


En este artículo te hablaremos sobre nuestros modelos de canaletas para gabinetes Hoffman, sus ventajas, certificaciones y aplicaciones.



Contenidos de este artículo:
Gran variedad de modelos para Hoffman
1. Canalización a través de corriente, NEMA tipo 12
2. Canal de alimentación de acero inoxidable, NEMA tipo 4X
3. Canal de alimentación de fibra de vidrio, NEMA tipo 12 y 3R
Accesorios para estos canales de Hoffman



Gran variedad de modelos para Hoffman

Las canaletas Hoffman cuentan con las siguientes características:


  • Canaletas de acero dulce tipo 12 de NEMA: Disponibles en cuatro tamaños para proteger el cableado de elementos como polvo, la suciedad, el aceite y el agua.

  • Canaletas de certificación NEMA tipo 4X de acero inoxidable: En dos tamaños distintos para proteger el cableado en aplicaciones húmedas o corrosivas.

  • Canaleta NEMA tipo 12 y 3R de fibra de vidrio: Disponibles en dos tamaños para proteger el cableado donde puedan estar presentes productos químicos nocivos.

1. Canalización a través de corriente, NEMA tipo 12

Esta canaleta de diseño tradicional es adecuada para una amplia gama de aplicaciones industriales y cuenta con una gran variedad de accesorios y soportes.


Características

  • Sesiones continuamente soldadas y rectificadas.
  • Sin agujeros o knock outs.
  • Bordes suaves y redondeados en todas las secciones y accesorios.
  • Bisagras a tope y abrazaderas de tornillo externas.
  • Juntas y adhesivo resistentes al aceite.

Especificaciones

  • Cubiertas y cuerpos de acero de calibre 14.
  • Bridas de extremo de acero de calibre 10.
  • Acabado de polvo de poliéster gris ANSI 61 por dentro y por fuera sobre las superficies pretratadas.
  • El conector de la caja es gris ANSI 61.
  • Las abrazaderas y tornillos están chapados.

Estándares de la industria con los que cumple

  • UL 870; Archivo n. ° E27524
  • Tipo 12 de NEMA / EEMAC
  • JIC estándares EGP-1-1967 EMP-1-1967
  • CSA, archivo n.º 42184, tipo 1
  • IEC 60529, IP54





Conoce mas productos Hoffman.

Descarga nuestro Catálogo Hoffman




2. Canal de alimentación de acero inoxidable, NEMA tipo 4X

La canaleta de acero inoxidable Hoffman protege el cableado en aquellas aplicaciones que son regularmente regadas con manguera, muy húmedas o altamente corrosivas. Cuenta con una amplia variedad de secciones y accesorios disponibles en varios tamaños para un diseño más personalizado y flexible.


Características

  • Costuras continuamente soldadas y rectificadas.
  • No hay agujeros o knockouts.
  • Bordes suaves y redondeados en todas las secciones y accesorios.
  • Bloque de bisagras y abrazaderas de tornillo externas.
  • Juntas y adhesivo resistentes al aceite.

Especificaciones

  • Mangas y cuerpos de acero inoxidable Tipo 304 de calibre 16.
  • Bridas de acero inoxidable calibre 10 Acabado N ° 2B.

Estándares de la industria con los que cumple

  • UL 870 listado; Archivo n. ° E27524
  • NEMA Tipo 4, 4X, 12
  • CSA, archivo n. 42184, tipo 1
  • IEC 60529, IP66


3. Canal de alimentación de fibra de vidrio, NEMA tipo 12 y 3R

Esta canaleta de fibra de vidrio resistente a la temperatura y químicamente resistente protege los alambres y cables en aplicaciones corrosivas o sucias en interiores o exteriores.


Características

  • Los rayos están sellados.
  • Sin agujeros o knockouts.
  • Con tornillos de cubierta de Monel coronados.
  • Junta de tapa resistente al aceite unida con adhesivo resistente al aceite.
  • Tornillos de brida de acero inoxidable.
  • Junta de brida sólida resistente al aceite.
  • Cubiertas y cuerpos de poliéster de fibra de vidrio.

Especificaciones

  • La canaleta de fibra de vidrio es gris por dentro y por fuera.

Estándares de la industria con los que cumple

  • Clasificación de inflamabilidad del material UL 94-5V
  • Cumple con la prueba de impacto frío UL para temperaturas de hasta -35 C
  • NEMA tipo 12, 3R
  • IEC 60529, IP55
  • Reconocido por National Electric Code para aplicaciones interiores y exteriores


Accesorios para estos canales de Hoffman

Existen accesorios para complementar el uso de estas canalizaciones Hoffman:


Montaje flexible

Aísla una pasada de canaleta de choque y vibración.

Compensa la desalineación.

Utilizado cuando se requiere un ángulo impar (pero sin exceder los 90 grados).

Permite el movimiento de una máquina o estación de control conectada a una carrera de canaleta.

Hypalon abajo con bridas de acero.


Montaje del telescopio

La longitud es fácilmente ajustable de 1.50 in. (38 mm) a 13.50 in. (343 mm).

No necesita de corte o soldadura.


Montaje de corte

Para longitudes de hasta 12.00 pulg. (305 mm).

Se puede acortar el cuerpo a la longitud deseada y soldar la brida.


Placa de cierre

Utilizada para sellar el extremo en una sección de canal o ejecutar.


Casquillos del reductor

Útiles para reducir a un tamaño de canaleta más pequeño.

El buje del orificio central centra los dos tamaños de canaleta entre sí, mientras que el buje del orificio del borde mantiene uniformes las superficies superiores.


Perchas

Utilizados para soportar una carrera de canal.

El colgador de caída normalmente se encuentra unido a una viga o techo superior, mientras que el colgador de soporte se puede utilizar para instalaciones de pared, piso o techo.


Conector de caja

Cuando la canaleta ingresa a una caja, se emplea un conector de caja en el interior para asegurar un sellado hermético y estable.


Kits de barrera

Divide la canaleta en dos o tres compartimentos.

Los soportes de acero con resorte plateado sostienen las barreras en su lugar gracias al ajuste de fricción dentro de la canaleta.

Se ordena la barrera y el soporte por separado.

Incrementos de espaciado recomendados de 3 pies.


Junta y tornillos

Los paquetes estándar de canaleta contienen una junta y un juego de tornillos para unir las secciones, excepto las conexiones cruzadas que contienen tres de cada una.



En Risoul contamos con especialistas listos para asesorarte en la elección del gabinete de Hoffman ideal para tu aplicación y entorno industrial específicos.
