Tipos de soluciones para enfriamiento industrial Hoffman

May 9, 2018 5:22:35 PM

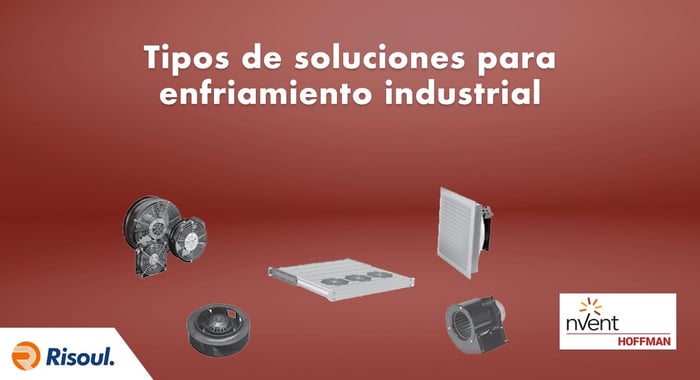

Tipos de soluciones para enfriamiento industrial HoffmanExisten numerosas soluciones de aire estándar para refrigeración eléctrica en el mercado hoy en día siendo algunas de las opciones más comunes: ventiladores axiales compactos, ventiladores de filtro, impulsor motorizado, ventilador centrífugo, etc.


En este artículo te hablaremos sobre nuestras diversas soluciones industriales de enfriamiento Hoffman.



Contenidos de este artículo:
Características de las soluciones de enfriamiento de aire fresco
Capacidades de los impulsores de aire Hoffman
Especificaciones de los ventiladores más utilizados


Características de las soluciones de enfriamiento de aire fresco

Cada solución puede variar en ciertos aspectos como:

  • Flujo de aire general vs concentrado
  • Cantidad de volumen de aire
  • Capacidad de superar la restricción de flujo de aire causada por componentes eléctricos
  • Precio del componente
  • Entrada de alimentación (voltios de CA o CC)
  • Capacidad para proteger el equipo eléctrico del polvo y el agua

Conoce mas productos Hoffman.

Descarga nuestro [ Catálogo Hoffman ]



Flujo de aire

Es el volumen de aire que un ventilador, impulsor o soplador puede mover. En el sistema inglés se mide en pies cúbicos por minuto o CFM y en el sistema métrico se define como metros cúbicos por hora o M3 / Hr.


Los sistemas eléctricos con bajas cargas de calor (100 a 1000 vatios) requieren menos flujo de aire para refrigerar los componentes, mientras los gabinetes con cargas de calor moderadas a altas (más de 1000 vatios) necesitan un flujo mayor.


Presión estática

Es una restricción de aire creada por los componentes dentro del gabinete. En el sistema inglés se expresa en pulgadas de agua o en pulgadas H2O y en el sistema métrico, la presión estática es Pascals o Pa.


Los sistemas con componentes poco compactos tienen una baja presión estática (0.24 a 0.50 in. H2O), además de utilizar un motor más pequeño y menos potente como un ventilador axial de tubo o filtro para enfriamiento.


Los gabinetes que tienen un equipo de moderado a denso con equipo eléctrico (0.75 In. H2O o más) requieren un motor de aire más grande y más potente o múltiples motores de aire.


Rendimiento

Cada impulsor de aire comúnmente se clasifica en función de su flujo de aire y la capacidad de presión estática conocida como una "curva de rendimiento", en un sistema eléctrico de presión estática, el motor de aire proporciona 325 CFM de flujo de aire. Por el contrario, a 1.6 In de la presión estática de H2O (un gabinete moderadamente compactado), el motor de aire proporciona 0 flujo de aire.


Los fabricantes de motores de aire determinan la curva de rendimiento para cada uno de sus productos colocando la unidad en una cámara de prueba para determinar su flujo de aire preciso y presión estática.


Capacidades de los impulsores de aire Hoffman

Cada impulsor de aire funciona de forma distinta, alguna de las diferencias más resaltantes son:


Sopladores centrífugos

Proveen un flujo de aire moderado a alto y superan la impedancia del sistema que se acumula en los gabinetes eléctricos con una presión estática moderada a alta.

  • Disponibles principalmente para la entrada de energía VAC.
  • De un precio relativamente más alto que los demás.

Impulsores motorizados

Ofrecen un flujo de aire moderado a alto y funcionan bien en gabinetes eléctricos con presión estática moderada a alta.

  • Suelen proveer un enfriamiento general en todo un recinto.
  • Los impulsores motorizados están disponibles en entradas VAC y VDC.
  • Con un precio razonable.

Ventiladores axiales, de filtro y bandejas de ventiladores

Generalmente proporcionan un flujo de aire bajo a moderado en sistemas eléctricos con baja presión estática.

  • La mayoría se usan con aplicaciones VAC.
  • Brindan un nivel adicional de protección contra la infiltración de polvo (Tipo 12 o IP54) y la infiltración de agua (Tipo 3R o IP55).
  • Con la excepción de las bandejas de ventilador, ventiladores axiales de tubo y los de filtro son relativamente económicos.



Especificaciones de los ventiladores más utilizados

Ventiladores con filtro

  • Flujo de aire: Bajo - Moderado
  • Presión estática: Baja
  • Entrada de voltaje: CA y CC
  • Protección: Tipo 12 y 3R
  • Precio por pieza: Moderado
  • Aplicación típica: Enfriamiento de la cabina eléctrica industrial

Ventiladores axiales

  • Presión estática: Baja
  • Entrada de Voltaje: AC (algunos DC)
  • Protección: Ninguna
  • Precio por pieza: Bajo
  • Aplicación típica: Enfriamiento eléctrico

Impulsores motorizados

  • Flujo de aire: Moderado - Alto
  • Presión estática: Moderada - Alta
  • Entrada de voltaje: CA y CC
  • Protección: Ninguna
  • Precio por pieza: Moderado
  • Aplicación típica: Refrigeración general de gabinetes con presión estática moderada a alta

Bandejas de ventilación

  • Flujo de aire: Bajo - Moderado
  • Presión estática: Baja
  • Entrada de Voltaje: AC (algunos DC)
  • Protección: Ninguna
  • Precio por pieza: Alto
  • Aplicación típica: Tarjeta Datacom y refrigeración del rack del servidor

Sopladores centrífugos

  • Flujo de aire: Moderado - Alto
  • Presión estática: Moderada - Alta
  • Entrada de voltaje: AC
  • Protección: Ninguna
  • Precio por pieza: Alto
  • Aplicación típica: Enfriamiento concentrado o general de sistemas de alta presión estática



Esperamos que este artículo te sea útil para conocer mejor las características y beneficios de nuestros sistemas de ventilación Hoffman. Acércate a nuestros asesores calificados para cotizar tu proyecto.
