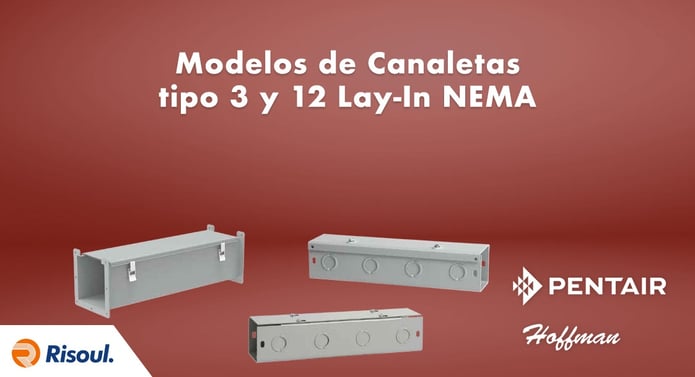

Modelos de Canaletas Hoffman tipo 3 y 12 Lay-In NEMA
Mar 23, 2018 9:11:43 AMLos gabinetes de canaleta tipo 3R poseen una cubierta articuladas removible con abrazaderas de liberación rápida y conexiones de ranura patentadas por Pentair.
Estos productos son sumamente útiles para ahorrar trabajo ya que unen de forma segura las piezas contiguas para repeler la lluvia, goteo o aguanieve.
En este artículo te hablaremos sobre nuestros modelos de gabinetes Hoffman tipo 12 y 3 sus usos, certificaciones, accesorios y más.
Contenidos de este artículo:
1. Canal fijo de cubierta plana pintado, NEMA tipo 1
2. Cajón de cables con cubierta abisagrada tipo NEMA 1
3. Canaleta Hoffman Lay-In, NEMA Tipo 3R
4. Canaleta de Hoffman Lay-In NEMA tipo 12
1. Canal fijo de cubierta plana pintado, NEMA tipo 1
Protege el cableado eléctrico en aplicaciones en las que el polvo, la suciedad, el aceite y el agua no son problemas graves.
Esta canaleta pintada presenta un diseño abierto en un lado para que los cables se puedan colocar de forma segura a lo largo de todo el recorrido sin tirar, una práctica que puede dañar el aislamiento.
Características
- Ranuras de tornillo de ojo de cerradura en cubiertas planas.
- El diseño de la cubierta plana permite un montaje empotrado.
- Montaje superior abierto.
- Disponible con o sin knockouts.
- Cuenta con una amplia variedad de longitudes y accesorios.
Especificaciones
- Cubiertas y cuerpos de acero prepintado de calibre 16 y 14.
- Acabado de pintura en polvo de poliéster gris ANSI 61 por dentro y por fuera.
Estándares de la industria con los que cumple
- UL 870; Archivo n. ° E27524
- cUL listado por CSA C22.2 No. 26; Archivo n. ° E27524
- NEMA / EEMAC tipo 1
- IEC 60529
Conoce mas productos Hoffman.
Descarga nuestro Catálogo Hoffman
2. Cajón de cables con cubierta abisagrada tipo NEMA 1
Esta canaleta provee una práctica instalación y mantenimiento del cable gracias a su tapa superior con bisagras y abertura al lado. Esto permite que los cables y cables se puedan colocar a lo largo de todo el recorrido sin tirar. Cuenta con una gran variedad de longitudes y accesorios que brindan una mayor flexibilidad de diseño.
Características
- Montaje superior abierto.
- Pestillos de la cubierta con bisagras extraíbles con tornillos cautivos.
- Modelos de 12.00 x 12.00 pulgadas disponibles con o sin bisagras.
- Disponible con o sin orificios en los lados de la canaleta.
- Las cubiertas incluyen sujetadores de tornillo plateados cautivados.
Especificaciones
- Cubiertas y cuerpos de acero de calibre 16 o 14.
- Acabado de pintura en polvo de poliéster gris ANSI 61 dentro y fuera sobre las superficies pretratadas.
Estándares de la industria con los que cumple
- UL 870 listado; Archivo n. ° E27524
- cUL listado por CSA C22.2 No. 26; Archivo n. ° E27524
- NEMA / EEMAC tipo 1
- IEC 60529, IP30
3. Canaleta Hoffman Lay-In, NEMA Tipo 3R
Esta canaleta a prueba de humedad cuenta con una cubierta de cierre de liberación rápida para un acceso conveniente y una abertura en un lado para que los cables puedan colocarse a lo largo de todo el recorrido sin tirar.
Características
- Montaje superior abierto.
- Sistema de auto conexión.
- Cubiertas extraíbles con pestillos de liberación rápida.
Especificaciones
- De acero galvanizado calibre 16 o 14.
- Acabado de pintura en polvo de poliéster gris ANSI 61 dentro y fuera sobre las superficies pretratadas.
Estándares de la industria con los que cumple
- UL 870 listado; Archivo No. E27524; Impermeable
- NEMA / EEMAC tipo 3R
- Archivo CSA n.º 42184, tipo 3R IEC 60529, IP32
4. Canaleta de Hoffman Lay-In NEMA tipo 12
Estos modelos son empleados principalmente en aplicaciones industriales para proteger el cableado contra la exposición al aceite y otros contaminantes. Este canal de Hoffman con empaquetaduras cuenta con cierres de liberación rápida para facilitar el acceso y una abertura lateral para que los cables puedan colocarse a lo largo de todo el recorrido sin tirar.
Está disponible en distintos tamaños, además el color y textura del acabado de esta canaleta se pueden personalizar para cumplir con los requisitos de la aplicación.
Características
- Costuras soldadas continuamente y rectificadas.
- Sin agujeros o knock outs.
- Poseen bordes suaves y redondeados en todas las secciones y accesorios.
- Bisagras a tope y seguros fuertes.
- Pestillos de la cubierta de liberación rápida.
- Junta y adhesivo resistentes al aceite.
- Placa de sellado de liberación rápida con juntas.
Especificaciones
- Cubiertas y cuerpos de acero de calibre 14.
- Bridas de extremo de acero de calibre 10.
- Acabado en polvo de poliéster gris ANSI 61 dentro y fuera sobre las superficies pretratadas.
- El conector de la caja es gris ANSI 6.
- Con placa de sellado LSGQR y pestillos de liberación rápida chapados.
Estándares de la industria con los que cumple
- UL 870 listado; Archivo n. ° E27524
- NEMA / EEMAC Tipo 12 JIC estándares EGP-1-1967 y EMP-1-1967 CSA, archivo No. 42184, tipo 1 IEC 60529, IP54
En Risoul contamos con especialistas listos para asesorarte en la elección del gabinete de Hoffman ideal para tu aplicación y entorno industrial específicos.
