Gabinetes de Transformadores y Recintos de Terminales Hoffman

Mar 16, 2018 1:04:15 PM

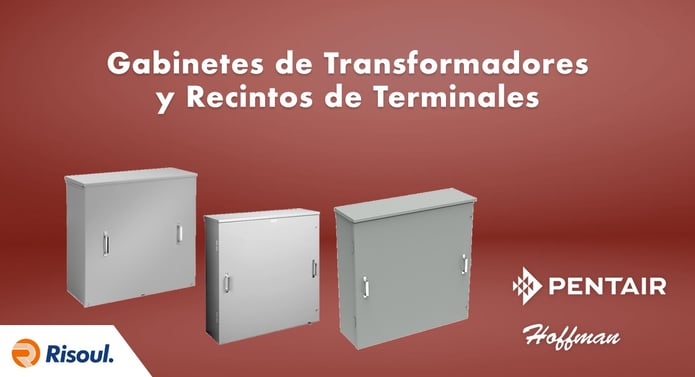

Gabinetes de Transformadores y Recintos de Terminales HoffmanHoffman de Pentair tiene una amplia gama de soluciones de armario de transformador de corriente resistente a la corrosión Tipo 3R con tapas de tornillo abisagradas o extraíbles. Sus opciones de montaje del transformador de corriente incluyen: estilo de ventana, el tipo de barra y el pie de montaje.


Todos cuentan con una parte superior de protección contra goteo y lados libres de costuras para mantener el agua goteando lejos de los componentes eléctricos sensibles en el interior. Las cajas de terminales tipo 3R de Pentair son especialmente utilizadas para dividir alimentadores de potencia en servicios de sucursales.


Los compartimentos seccionales primarios proporcionan instalaciones sobre el suelo para seccionar, hacer tapping o terminar sistemas de distribución subterránea.


En este artículo te hablaremos sobre nuestros modelos de gabinetes Hoffman para transformadores y recintos de terminales, sus características, certificaciones y más.



Contenidos de este artículo:
1. Gabinete Hoffman para transformador de corriente, tapa de tornillo, tipo 3R
2. Gabinete Hoffman para transformador de corriente, cubierta con bisagras, tipo 3R
3. Gabinete Hoffman para transformador de corriente de red nacional, cubierta con bisagras, tipo 3R
4. Base de montaje TC



1. Gabinete Hoffman para transformador de corriente, tapa de tornillo, tipo 3R

Los gabinetes de transformadores actuales brindan protección y seguridad en el exterior para los transformadores de corriente de los instrumentos, que con frecuencia se requieren para la medición de vatios-hora con capacidad de transformación.


También se pueden usar como cajas de conexiones o servicios y medidores domésticos, transformadores, relés o ensambles de terminales.


Características

  • Parte superior protectora contra goteo y lados libres de costura, frontal y posterior
  • Cubierta removible deslizable sujetada con cautivados tornillos de acero chapados a lo largo del borde inferior
  • Pernos de montaje en el cuerpo de la caja
  • Orificios de montaje en la parte posterior del gabinete
  • Manijas de las puertas provistas
  • Disposiciones para el candado
  • Sin juntas o Knock outs
  • Lengüeta de tierra

Especificaciones

  • Acero de calibre 16, 14 o 12
  • Acabado de pintura en polvo de poliéster gris ANSI 61 por dentro y por fuera sobre superficies revestidas

Accesorios

  • Inhibidores de corrosión industriales
  • Pintura de retoque para dispositivos de puesta a tierra

Estándares de la industria con los que cumple

  • UL 50, 50E listado; Tipo 3R; Archivo No. E27525
  • cUL Listado por CSA C22.2 No 94; Tipo 3R; Archivo No. E27525
  • Tipo 3R de NEMA
  • IEC 60529, IP32



Conoce mas productos Hoffman.

Descarga nuestro Catálogo Hoffman




2. Gabinete Hoffman para transformador de corriente, cubierta con bisagras, tipo 3R

Brindan protección y seguridad en el exterior para los transformadores de corriente de instrumentos, que con frecuencia se requieren para la medición de vatios-hora con capacidad de transformación.


Los gabinetes también se pueden usar como cajas de conexiones o servicios y medidores domésticos, transformadores, relés o ensambles de terminales.


Características

  • Parte superior protectora contra goteo y lados libres de costura, frontal y posterior
  • Orificios de montaje en la parte posterior del gabinete
  • Se proporcionan pernos de montaje en el cuerpo de la caja
  • La funda es extraíble en la posición abierta
  • Manijas para puertas incluid
  • Disposiciones para el candado
  • Sin juntas o knock out
  • Con lengüeta de tierra
  • Disposiciones de montaje para la parada de puerta opcional

Especificaciones

  • Acero galvanizado calibre 14 o 12
  • Acabado de pintura en polvo de poliéster gris ANSI 61 por dentro y por fuera sobre superficies galvanizadas

Accesorios

  • Inhibidores de corrosión industrial
  • Dispositivo de conexión a tierra
  • Retocar la pintura
  • Recinto grande
  • Kit de parada de puerta

Estándares de la industria con los que cumple

  • UL 50, 50E listado; Tipo 3R; Archivo No. E27525
  • cUL Listado por CSA C22.2 No 94; Tipo 3R; Archivo No. E27525
  • Tipo 3R de NEMA
  • IEC 60529, IP32


3. Gabinete Hoffman para transformador de corriente de red nacional, cubierta con bisagras, tipo 3R

Proporcionan protección y seguridad para exteriores en los transformadores de corriente de los instrumentos, que con frecuencia se requieren para la medición de vatios-hora con capacidad de transformación.


También se pueden usar como cajas de conexiones o servicios y medidores domésticos, transformadores, relés o ensambles de terminales.


Características

  • Parte superior protectora contra goteo y lados libres de costura, frontal y posterior
  • Panel trasero de calibre 16 perforado ya incluido
  • Orificios de montaje en la parte posterior del gabinete
  • Con pernos de montaje en el cuerpo de la caja
  • Con funda extraíble en la posición abierta
  • Manijas de las puertas provistas
  • Disposiciones para el candado
  • Sin juntas o nocauts
  • Lengüeta de tierra
  • Disposiciones de montaje para la parada de puerta opcional

Especificaciones

  • Acabado de pintura en polvo de poliéster gris
  • ANSI 61 de acero galvanizado calibre 12 dentro y fuera sobre superficies galvanizadas

Accesorios

  • Inhibidores de corrosión industrial
  • Dispositivo de conexión a tierra
  • Pintura retocable
  • Kit de parada de puerta de recinto grande

Estándares de la industria con los que cumple

  • UL 50, 50E listado; Tipo 3R; Archivo No. E27525
  • cUL Listado por CSA C22.2 No 94; Tipo 3R; Archivo No. E27525
  • Tipo 3R de NEMA
  • IEC 60529, IP32


4. Base de montaje TC

Disponible en tres variantes de estilos de conexión de conductores para que coincida con su aplicación: Espárragos de ½ pulg en centros de 1-3 / 4 pulg, un modelo con orejetas mecánicas y un modelo con orejetas en un lado y tacos en el otro para acomodar la diferencia de preferencia entre las conexiones de carga y de línea. Los orificios base de montaje preperforados se alinean con los pernos en una caja de TC.


Características

  • Espaciado para transformadores de corriente de tipo barra que cumplen con ANSI 12.11
  • Disposiciones para conductores: o terminales mecánicos o 1/2-in. atornillar 1-3 / 4-in. centros con tuerca, muelle y arandela plana
  • Barra neutra con tornillo de toma de 10-32

Especificaciones

  • La base formada galvanizada de calibre 12 tiene una plataforma de montaje / terminación eléctricamente aislada
  • Galvanizado (solo placa de montaje)

Estándares de la industria con los que cumple

  • UL 414 listado; Archivo E240312


Esperamos que este artículo te sea de utilidad para conocer las especificaciones y beneficios de estos excelentes equipos de Hoffman.
