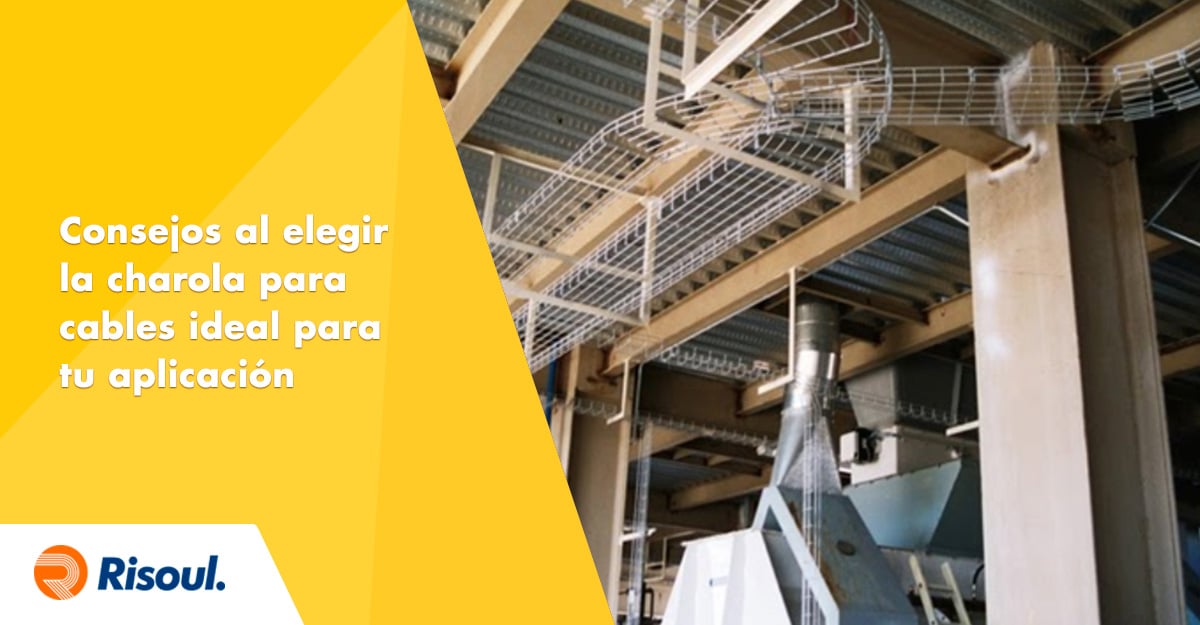

Consejos al elegir la charola para cables ideal en tu aplicación

Dec 4, 2020 11:12:00 AM

Consejos al elegir la charola para cables ideal en tu aplicaciónSabemos que la mayoría contamos con una cantidad asombrosa de cables y conectores enredados encima, abajo y detrás de nuestros escritorios.

Ahora multipliquemos eso por cien o incluso mil, y podremos tener una mejor idea de los cables que debemos administrar para la maquinaria en una planta de fabricación.

En toda clase de instalaciones podemos encontrar alambres y cables, ya que estos son la fuente de poder de todos los equipos y requieren:

  • Acomodarse en espacios reducidos.
  • Permitir que alcancen largas distancias.
  • Que no estorben las operaciones diarias.

¿La respuesta a todo este caos de cables? Charolas para cables.


Contenidos de este artículo:
Bandejas para una mayor eficiencia
Tipos de bandejas de cables que puedes usar
Elige el mejor tipo para tus instalaciones
Soluciones de cable OEM de TPC Wire

Bandejas para una mayor eficiencia

Las charolas de cables son un sistema de soporte mecánico especialmente diseñado para soportar cables eléctricos utilizados en la distribución, control y comunicación de energía. Son la solución perfecta para instalar grandes cantidades de cables de alimentación y datos por encima o debajo del suelo.

  • Vienen en todas las formas y tamaños.
  • Debido a algunas regulaciones, requieren de diversos accesorios como laterales o cubiertas.
  • Pueden estar hechos de acero, aluminio o plástico reforzado con fibra.



Tipos de bandejas de cables que puedes usar



Escalera

  • Las charolas portacables tipo escalera se utilizan para aproximadamente en el 75% de las instalaciones del sistema de cableado de charolas portacables.
  • Es el tipo predominante por sus numerosas ventajas.
  • Al no tener cubiertas permite un mayor flujo de aire a través de los cables para disipar el calor producido en los conductores de forma efectiva.
  • Los peldaños de la charola proporcionan anclajes convenientes para atar los cables en los tramos de charola portacables no horizontales.
  • Utilizados generalmente en aplicaciones con tramos de soporte intermedios a largos.



Fondo sólido

  • Proporcionan un soporte continuo no ventilado para cables delicados.
  • Se utilizan generalmente en aplicaciones eléctricas o de telecomunicaciones que generan un mínimo de calor con tramos de soporte cortos a intermedios.
  • Algunos ingenieros y diseñadores especifican charolas de cables de fondo sólido, (generalmente junto con cubiertas) por la creencia de que todos los circuitos eléctricos deben estar totalmente encerrados con metal para su protección.



Canal

  • Generalmente se utilizan para aplicaciones de generación de calor moderado con tramos de soporte cortos a intermedios.
  • Proporcionan una ventilación moderada y frecuencia de soporte de cable adicional. -La configuración inferior proporciona un soporte de cable comúnmente cada 4 pulgadas.



Charola de cable de canal

  • Se utiliza para instalaciones con un número limitado de cables de charola cuando el conducto no es deseable.
  • Proporcionan un soporte económico para caídas de cables y tramos de derivación desde el sistema de charola de cable principal.
  • Frecuencia de soporte con tramos cortos a medianos.



Malla de alambre

  • Generalmente se utilizan para aplicaciones de telecomunicaciones y fibra óptica  instalados en tramos de soporte cortos.
  • Son considerados un sistema de soporte adaptable al campo, principalmente para cableado de bajo voltaje.



Carril único

  • Proporciona una instalación del sistema más rápida, brindando una mayor libertad para que los cables entren y salgan del sistema de charolas.
  • Normalmente se utilizan para instalaciones de cables de alimentación y de bajo voltaje donde el llenado lateral y la velocidad de instalación son críticos.
  • Las charolas de un solo riel pueden ser sistemas colgantes o montados en la pared en niveles simples o múltiples.



Elige el mejor tipo para tus instalaciones

La distribución es una fase vital en la configuración del sistema de energía. Las charolas de cables están diseñadas para resolver la distribución de cables eléctricos en los sistemas de automatización y dentro de las instalaciones de fabricación.

  • Al revisar las configuración de tu cableado en las charolas de cables, es importante considerar la clasificación de los que fluyen a través de ellas.
  • Comprender la temperatura ambiente y la clasificación de voltaje de la cubierta del cable es fundamental.
  • Aconsejamos analizar las diversas opciones de conexión a tierra y los estándares regulatorios.



Soluciones de cable OEM de TPC Wire

El cable horizontal Ethernet industrial CAT6A HY-TREX® de TPC cuenta con las siguientes características:

  • Diseñado para su instalación en aplicaciones de flexión estática o dinámica, torsión y para su uso al aire libre.
  • Clasificación de 600 voltios, un rango de temperatura de funcionamiento de -40°C a 80°C.
  • Resistente a la luz solar y aceite.
  • Ideal para una amplia gama de aplicaciones que proporcionan una comunicación Ethernet Cat6A confiable.



Los cables HY-TREX® pueden soportar una amplia gama de aplicaciones estáticas y flexibles y poseen un rendimiento probado cuando se exponen a aceites, temperaturas extremas y abuso mecánico, lo que ahorra tiempo de producción.



En Risoul somos expertos y contamos con el respaldo de marcas expertas como cables TPC Wire. Acércate a nuestros asesores para conocer la solución más adecuada para tu planta industrial.
