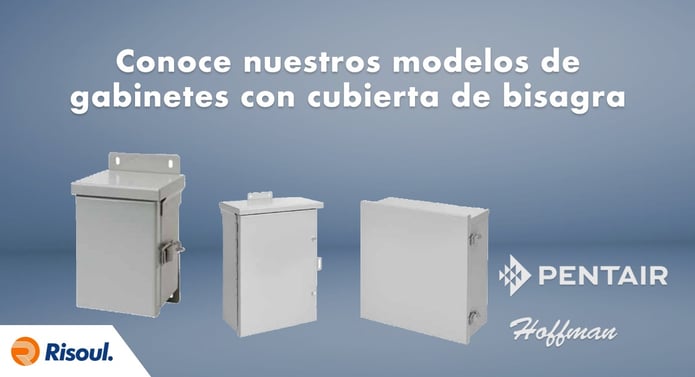

Conoce nuestros modelos de gabinetes Hoffman con cubierta de bisagra

Mar 6, 2018 4:49:37 PM

Conoce nuestros modelos de gabinetes Hoffman con cubierta de bisagraLos gabinetes WeatherFlo de Hoffman HD están diseñados para proteger y enfriar unidades de frecuencia variable de 100-500 HP, además de proporcionar una solución de refrigeración integrada para las necesidades de aplicaciones de VFD.


En este artículo te hablaremos sobre nuestros modelos de gabinetes Hoffman con cubierta de bisagra y sus accesorios disponibles de personalización.



Contenidos de este artículo:
1. Gabinete Hoffman con cubierta de bisagra, chico, tipo 3R
2. Gabinete Hoffman con cubierta de bisagra, chico, tipo 3R
3. Gabinete Hoffman con cubierta de bisagra levantable



1. Gabinete Hoffman con cubierta de  bisagra, chico, tipo 3R

Estos gabinetes tienen un rango de tamaño desde 6 x 4 x 4 pulgadas hasta a 12 x 12 x 10 pulgadas y cumple con los requisitos básicos de funcionalidad para aplicaciones que requieren protección contra la lluvia, el aguanieve, la nieve o el goteo de agua.

Características

  • Parte superior y laterales libres de costuras, parte delantera y trasera.
  • La bisagra de acero chapado tiene un pasador de acero inoxidable.
  • -Soldaduras previstas para el montaje de paneles opcionales.
  • Con disposiciones para el enclavamiento con candado en la captura con arrastre zincado.
  • Knockouts en la parte inferior del gabinete.
  • Sin juntas.

Especificaciones

  • Acero galvanizado de calibre 16.
  • Acabado de pintura en polvo de poliéster gris ANSI 61 por dentro y por fuera sobre acero galvanizado.
  • Con paneles sólidos opcionales son blancos y paneles perforados opcionales color gris.

Accesorios

  • Inhibidores de corrosión industriales
  • Paneles de dispositivos de puesta a tierra para armarios tipo 1
  • Recintos de tipo 3R pequeños
  • Pintura de retoque

Estándares de la industria con los que cumple

  • UL 50, 50E listado; Tipo 3R; Archivo n. ° E27567
  • cUL listado por CSA C22.2 n ° 94; Tipo 3R Archivo n. ° E27567
  • NEMA / EEMAC tipo 3R IEC 60529, IP32


Conoce mas productos Hoffman.

Descarga nuestro Catálogo Hoffman



2. Gabinete Hoffman con cubierta de bisagra, chico, tipo 3R

Estos gabinetes vienen en distintos rangos de tamaño desde 16 x 12 x 6 pulgadas hasta 48 x 36 x 16 pulgadas. Cumplen con los requisitos básicos de funcionalidad para aplicaciones que requieren protección contra la lluvia, el aguanieve, la nieve o el goteo de agua.

Características

  • La parte superior del protector es a prueba de goteo.
  • Los lados son libres de costura, el frente y la parte posterior protegen contra la lluvia, la nieve o el aguanieve.
  • La bisagra continua de acero chapado en calibre 16 tiene un pasador de acero inoxidable.
  • Cubierta sujeta de forma segura con tornillos de acero revestidos cautivos.
  • Clavos de collar provistos para montar paneles opcionales.
  • Cerrojo y grapa provistos para candado.
  • Sin juntas ni perforaciones.

Especificaciones

  • Acabado de pintura en polvo de poliéster gris FINISH ANSI 61 de acero galvanizado de calibre 16 o 14 por dentro y por fuera sobre acero galvanizado.
  • Los paneles sólidos opcionales son blancos.

Accesorios

  • Inhibidores de corrosión industrial
  • Calentador eléctrico
  • Paneles de conexión a tierra para armarios tipo 3R, 4, 4X, 12 y 13
  • Ángulos de montaje en bastidor: estilo U (tipo RA)
  • Retocar la pintura
  • Kits de ventana de acero y acero inoxidable

Estándares de la industria con los que cumple

  • UL 50, 50E listado; Tipo 3R; Archivo n. ° E27567
  • cUL listado por CSA C22.2 n ° 94; Tipo 3R Archivo n. ° E27567
  • NEMA / EEMAC tipo 3R IEC 60529, IP32



3. Gabinete Hoffman con cubierta de bisagra levantable

Con una cubierta extraíble para un fácil montaje y acceso, estos gabinetes protegen los componentes en aplicaciones sujetas a lluvia, aguanieve, nieve o agua o goteando.

Características

  • Parte superior y laterales libre de costuras, parte delantera y trasera.
  • Bisagras elevables de acero galvanizado con pasadores de acero inoxidable.
  • Disposiciones para candado en cada captura de extracción.
  • Orificios de montaje en relieve en la parte posterior del gabinete.
  • Juntas a lo largo de la parte superior de la puerta.
  • No hay knockouts.

Especificaciones

  • De acero galvanizado calibre 16 o 14.
  • Tapa de calibre 16 sujeta de forma segura con un gancho de extracción.
  • Acabado de pintura en polvo de poliéster gris ANSI 61 por dentro y por fuera acero galvanizado.
  • Los paneles opcionales son blancos.

Accesorios

  • Inhibidores de corrosión industrial
  • Calentador eléctrico
  • Dispositivo de conexión a tierra
  • Kit de soporte de montaje
  • Kit de montaje de panel
  • Kit de soporte del panel
  • Paneles para cajas tipo 3R, 4, 4X, 12 y 13
  • Caja de conexiones y kit de panel de oscilación de la caja de montaje en pared
  • Montaje del conjunto de bloque de terminales para cajas de conexiones
  • Retocar la pintura
  • Kits de ventana de acero y acero inoxidable

Estándares de la industria con los que cumple

  • UL 50, 50E listado; Tipo 3R; Archivo núm. E27567
  • cUL Listado por CSA C22.2 No 94; Tipo 3R Archivo n. ° E27567
  • NEMA / EEMAC tipo 3R
  • CSA, archivo 42184: tipo 3R
  • IEC 60529, IP32

Esperamos que este artículo te ayude a reconocer cuál tipo de gabinete es el más adecuado para tus aplicaciones que necesiten una protección especial en entornos exigentes.
