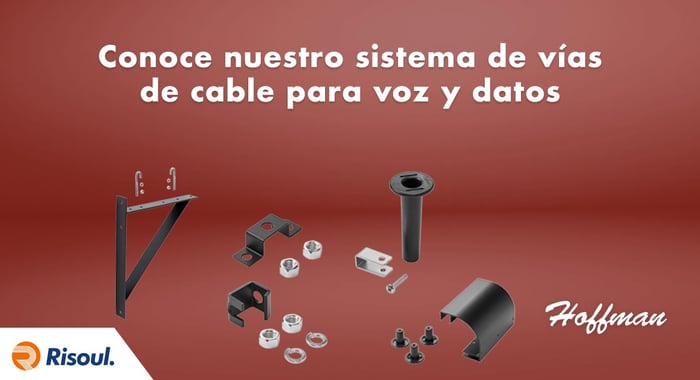

Conoce nuestro sistema de vías de cable para voz y datos Hoffman
Apr 30, 2018 1:16:44 PMEl sistema de pasarelas de cable de Pentair proporciona una solución rápida y flexible para el cableado de voz y datos, además de ser ideal para el cableado de alimentación y control.
Estos sistemas agregan flexibilidad de campo porque todas las longitudes se cortan fácilmente. El hardware estándar de conexión a tierra y conexión a tierra también está disponible para salas de telecomunicaciones y aplicaciones de centros de datos.
Contenidos de este artículo:
Sistema de rack de escalera Hoffman
Bandeja rápida Pro Sección recta
Sistema de rack de escalera Hoffman
Este sistema dirige convenientemente los cables a través del espacio no utilizado en el piso, la pared o el techo, manteniéndolos accesibles para un fácil mantenimiento. Cuenta con una gran variedad de secciones rectas y curvas altamente adaptables y pueden acomodarse fácilmente en todo tipo de distribución de sala.
Características
- Travesaños ajustables accesorios.
- Miembros transversales de sección soldados en 9 pulgadas.
- Kits de empalme a tope y kits de empalme de unión.
- Cada modelo disponible en caja o bolsas.
Especificaciones
- Hardware de conexión y montaje de acero.
- Secciones rectas y curvas de 1-1 / 2 pulgadas en acero.
- Secciones disponibles en anchos de 6-, 12-, 15-, 18- y 24-pulgadas.
- Disponible en cuatro acabados:
- Pintura en polvo de poliéster gris ANSI 61
- Pintura en polvo de poliéster negro RAL 9005
- Pintura en polvo blanca
- Pintura de retoque
Accesorios para las vías de cable para voz y datos
Algunos de los componentes que puedes utilizar para personalizar tu sistema Hoffman:
Estante de escalera Recta
Para cable en tramos rectos, está hecho de 1-1 / 2 pulg. X 3/8 pulgadas (38 mm x 8 mm) de acero tubular de calibre 16 con un acabado pintado o chapado.
Su longitud nominal instalada es de 10 pies (3,05 m). Cada sección mide 9 pies. 11-1 / 2 in. (3,03 m) de largo con los travesaños soldadas a 9 in. (229 mm) intervalos.
Estante de escalera Curvo
Proporciona un cambio vertical en la dirección del cableado, está fabricado con acero tubular de 1-1 / 2 pulg. X 3/8 pulg. (38 mm x 8 mm) con un acabado pintado o chapado.
Los travesaños están soldados en el interior (curvas interiores) o el exterior (curvas exteriores) de la sección. Conecta con la sección recta con kits de empalme a tope. Ha sido diseñado para la categoría 5e, 6, 6A y cable de fibra óptica.
Sección horizontal de E-Bend de 90 grados
Proporciona un cambio horizontal de 90 grados en la dirección de la pista de cable. Hecho de acero tubular de 1-1 / 2 pulg. X 3/8 pulg. (38 mm x 8 mm) con un acabado pintado o chapado.
Conecta con las secciones rectas de kits de empalme a tope. Diseñado para la categoría 5e, 6, 6A y cable de fibra óptica.
[ Descarga nuestro Catálogo de Productos Hoffman ]
Kit de empalme a tope
Se une a las secciones del estante de la escalera recta, curvas interiores y exteriores, y curvas horizontales de 90 grados en E. Cada kit conecta una sección a otra e incluye hardware de montaje.
Kit de empalme a tope ajustable
Proporciona un cambio en dirección hacia arriba y hacia abajo de la pista de cable. Ajustable a cualquier ángulo de 0 a 90 grados.
Hecho de acero con un acabado pintado o chapado, cada kit conecta una sección de rack de escalera con otra e incluye hardware de montaje.
Kit de empalme de unión
Conecta dos secciones de rack de escalera en un ángulo de 90 grados y fabricado de acero con un acabado pintado o chapado.
Cada kit conecta una sección a otra y viene con hardware de montaje incluido.
Kit de empalme de unión ajustable
Conecta dos secciones de rack de escalera en cualquier ángulo de unión, ha sido fabricado utilizando un excelente acero de acabado pintado o chapado. Además cuenta con el hardware de montaje incluido.
Juego de postes de retención
Brindan una mayor capacidad de rack de escalera y se montan en el larguero lateral de la estantería. Cuenta con componentes del kit son de acero plateado, tapa de poste y hardware de montaje.
Kit de soporte en L
Este accesorio es compatible con cables de alimentación y otros cables que deben separarse del recorrido del cable principal. De acero de acabado pintado o chapado, listo para montarse en el larguero del estante de la escalera.
Kit de caída de radio
Hecho de aluminio extruido, se monta sobre el travesaño del estante de la escalera para proporcionar un radio de curvatura al soltar el cable. Cuenta con carretes de cable para separar el cable y todos los accesorios de montaje.
Bandeja rápida Pro Sección recta
La bandeja para cables QUICK TRAY PRO enruta los cables a través del espacio no utilizado, a la vez que los mantiene accesibles para un mantenimiento sencillo. Permite al usuario combinar componentes para configurar un sistema que cumpla con los requisitos de la aplicación.
Características
- Hecho de alambre de acero de alta resistencia de 5 mm o mayor.
- Todos los 10 pies las secciones se empaquetan y se venden en cantidades de 4.
- Cable superior de soldadura en T.
Especificaciones
Acabado de acero galvanizado o negro con recubrimiento en polvo.
Estándares de la industria con los que cumple
- UL Clasificado para la idoneidad como conductor de tierra del equipo solamente.
- NFPA 70, Código Eléctrico Nacional, Artículo 392: Bandejas de Cable; proporciona clasificación UL y etiquetas IEC 61537, sistemas de bandeja de cable y sistemas de escalera de cable para gestión de cables
- NEMA VE 1 para Sistemas de bandejas de cables de metal, para materiales, tamaños y configuraciones
Otros accesorios
- Stringer Radius
- Kit de soporte de techo
- Kit de pie
- Kit de placa de montaje de rack a pista
- Soporte de pared vertical
- Kit de soporte triangula
- Kit de soporte de triángulo modular
- Soporte de ángulo de pared
- Kit de soporte de esquin
- Kit de tapa final
- Kit de terminación de pista
- Miembro de Cruz móvil
- Kit Rack-to-Wall
- Kit de elevación de pista
- Runway Overhead 12-in. Kit de apilamiento
- Kit de soporte de Runway Center
- Kit de divisor de carrete
- Kit de puente de tierra aislado
- Kit J-Bolt
- CABLERACK
Los productos Hoffman son versátiles y se adaptan a cualquier situación, en Risoul contamos con el modelo ideal para tu aplicación, acércate a nuestros asesores calificados para cotizar tu proyecto.
