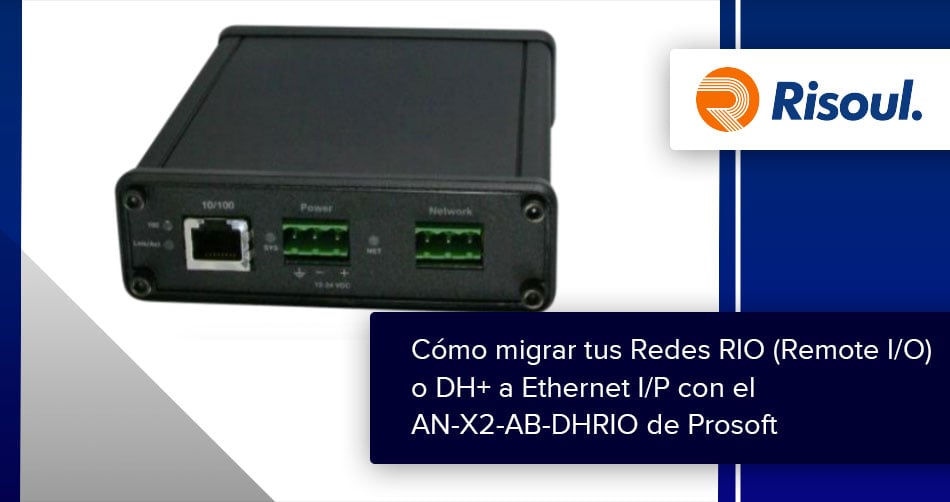

Cómo migrar tus Redes RIO (Remote I/O) o DH+ a Ethernet I/P con el AN-X2-AB-DHRIO de Prosoft

May 21, 2021 3:24:00 PM

Cómo migrar tus Redes RIO (Remote I/O) o DH+ a Ethernet I/P con el AN-X2-AB-DHRIO de ProsoftTodos los sistemas de automatización industrial están diseñados para ser resistentes, pero en algún momento, como la mayoría de los equipos, deben ser reemplazados por una nueva configuración más moderna.

Este nuevo sistema representa una gran oportunidad de contar con tecnología actualizada y nuevas oportunidades para que las comunicaciones aprovechen al máximo todos los datos de los equipos y optimicen las operaciones.

La compuerta de enlace AN-X2-AB-DHRIO está diseñada para ayudar a los clientes a echar a andar la sustitución o renovación de sus antiguos PLC, PanelView o Unidades (Drives) Remote I/O con un enfoque de migración por fases.

Dichas soluciones pueden lograrse seleccionando el modo operativo correspondiente durante la configuración inicial. El AN-X2-AB-DHRIO cuenta con un servidor integrado que permite visualizar datos de diagnóstico y configuración, cargar archivos de configuración y ajustar el modo operativo.



Contenidos de este artículo:

Drive
PanelView
Escáner Remote I/O
DH+
Adaptador Remote I/O



Modos operativos de la compuerta AN-X2-AB-DHRIO

Drive

Este modo admite la renovación de antiguas unidades Allen Bradley sobre Remote I/O por nuevas unidades activadas para EtherNet/IP.

  • No requiere cambiar el código del PLC.
  • Admite hasta 4 unidades EtherNet/IP.
  • Configurable con direccionamiento de 1/4, 1/2 y todo el rack.
  • Admite todas las unidades PowerFlex en EtherNet/IP.



PanelView

Este modo permite que los antiguos PanelViews en Remote I/O o DH+ se renueven por un PanelView Plus, PanelView Plus 6 o PanelView Plus 7 en EtherNet/IP.

  • No requiere cambiar el código del PLC.
  • ∙ Admite hasta 8 PanelViews en la misma red .
  • ∙ Compatible con renovaciones de DH+ PanelView en redes PLC5 y SLC 500.



Escáner Remote I/O

Este modo permite que los usuarios sustituyan su PLC Remote I/O con un PAC ControlLogix o CompactLogix sin tener que reemplazar los racks de I/O existentes.

  • Crea un nuevo programa de controlador sin interrumpir los controles existentes, minimizando los tiempos muertos.
  • Admite hasta 32 racks de Remote I/O.
  • Admite todas las velocidades Remote I/O en baudios (57.6, 115.2, y 230.4 K), y direccionamiento de Remote I/O de 0 a 76 octal.
  • Funciona tanto con ControlLogix como con CompactLogix.
  • Su utilidad de autoconfiguración descubre la velocidad en baudios y mapea las I/O discretas, reduciendo los errores de configuración.



DH+

Este modo actúa como puente entre una red EtherNet/IP y una Data Highway Plus.

  • Las terminales de programación y/o los procesadores en una red EtherNet/IP pueden tener acceso a procesadores antiguos en una red DH+.
  • Descargas a un PLC5 o SLC por medio de RSLinx.
  • Configura por medio de un navegador en la web.
  • Admite todas las velocidades de DH+ en baudios (57.6, 115.2, y 230.4 K).
  • La comunicación debe ser iniciada por parte del EtherNet/IP; los mensajes DH+ no se pueden enviar a dispositivos EtherNet/IP.
  • Compatible con PanelViews DH+ en redes PLC5 (A futuro, compatible con SLC).



Adaptador Remote I/O

Este modo permite que los PLC en Remote I/O compartan datos con los PAC ControlLogix o CompactLogix más recientes. Este modo también permite que un procesador ControlLogix monitoree datos de Block Transfer e I/O en una red activa Remote I/O sin ocupar una conexión.

  • Admite hasta 15 conexiones I/O EtherNet/IP con un Procesador Logix.
  • Admite cualquier combinación de direccionamiento Remote I/O de rack.
  • Autoconfigura el direccionamiento de rack y la velocidad en baudios.



Acceso a la web

El AN-X2 tiene incorporado un servidor tipo web. Un navegador web puede ver diagnósticos, configuración actual, archivos de configuración de carga y descarga y cambios de modo de operación.


Esperamos que este artículo te sea de utilidad para que puedas aprovechar todas las ventajas que esta excelente tecnología de Prosoft para las aplicaciones de compatibilidad entre equipos de tu planta.
