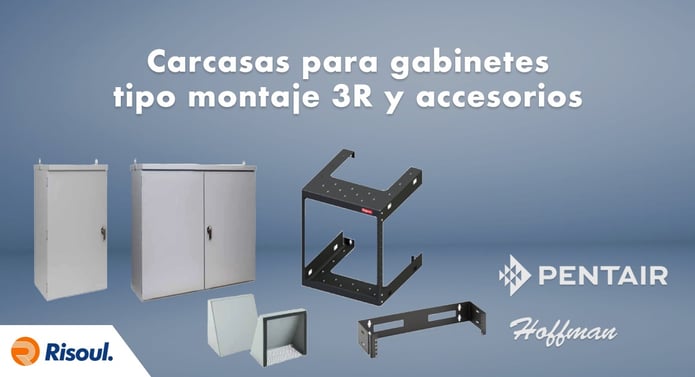

Carcasas para gabinetes Hoffman tipo montaje 3R y accesorios

Mar 6, 2018 4:50:35 PM

Carcasas para gabinetes Hoffman tipo montaje 3R y accesoriosMuchos tamaños de cajas articuladas pueden ser utilizados con los paneles perforados opcionales. Obtén grandes ahorros en mano de obra y proporcionan un montaje fácil y rápido de los componentes, por lo que no requieren de una perforación previa.


En este artículo te hablaremos sobre nuestros modelos de carcasas para gabinetes Hoffman y sus accesorios.



Contenidos de este artículo:
1. Gabinetes Hoffman de montaje de almohadilla para exteriores WeatherPro, tipo 3R
2. Panel Hoffman de montaje en pared de 19 pulgadas con bisagras
3. Soporte fijo de montaje en pared de 19 pulgadas
4. Pantallas de insectos
5. Kit de protección de ventilador, Tipo 3R




1. Gabinetes Hoffman de montaje de almohadilla para exteriores WeatherPro, tipo 3R

Los gabinetes de montaje de almohadillas para exteriores WeatherPro protegen los controles, accionamientos, componentes de distribución de energía o contactores en aplicaciones de control y distribución de energía comercial o industrial en el exterior.


Adempas los modelos superpuestos de dos puertas sin poste central permiten el acceso de ancho completo al interior del gabinete.

Características

  • Sistema de enclavamiento de 3 puntos con mango resistente.
  • Disposición del candado en el mango.
  • Fondo abierto con brida de orificio de montaje preperforado.
  • Alero del borde de goteo en la parte superior.
  • Alero con lumbrera con una placa de cierre.
  • Espárragos incluidos para montar paneles opcionales en pernos roscados.
  • Construcción de cuerpo soldado.
  • Pestañas de levantamiento robustas de calibre 7.
  • Puertas superpuestas sin poste central en modelos de dos puertas.
  • Bisagras atornilladas en puertas.
  • Disposición de vinculación en cada puerta.

Especificaciones

  • Calibre 14 de acero galvanizado.
  • Acabado de pintura en polvo de poliéster gris claro RAL 7035 dentro y fuera.
  • Los paneles opcionales son blancos.

Accesorios

  • Kit de cubierta de ventilador de 19 pulgadas.
  • Soporte fijo de montaje en pared de 19 pulgadas.
  • Pantallas de insectos con panel de pared con bisagras.

Especificaciones

Hoffman se destaca en la modificación y personalización de productos según sus especificaciones. Póngase en contacto con su oficina de ventas o distribuidor local de Hoffman para obtener información completa.

Estándares de la industria con los que cumple

  • UL 508A listado; Tipo 3R; Archivo No. E61997
  • cUL / CSA C22.2 No. 94 Listado Tipo 3R; Archivo n. ° E61997
  • NEMA / EEMAC tipo 3R IEC 60529, IP32


Conoce mas productos Hoffman.

Descarga nuestro Catálogo Hoffman




2. Panel Hoffman de montaje en pared de 19 pulgadas con bisagras

El panel Hoffman cuenta con bisagras y proporciona una eficiente solución para equipos de red más pequeños, perforaciones y paneles de conexión en áreas donde el espacio del suelo es escaso.


El fácil acceso facilita la instalación de componentes y la expansión futura sin necesidad de perturbar a los equipos o el cableado existentes. Puede ser montado con bisagras en el lado izquierdo o derecho.

Características

  • El diseño abierto ofrece un flujo de aire sin restricciones.
  • Agujeros de salida de cables grandes en la superficie posterior.
  • Ranuras de montaje de bocallave en 16 pulgadas, los centros acomodan hasta 3/8 pulgadas y sujetadores de montaje (no incluidos).
  • Las bisagras de alta resistencia están soldadas al bastidor.
  • Bisagra provista para cada espaciado de unidad de rack.
  • Un modelo de unidad de rack tiene bisagra de medio tamaño.
  • Proporciona acceso a la parte trasera del equipo.
  • 12-24 tornillos de montaje en bastidor (paquete de 20) incluidos con el conjunto.
  • Hardware de montaje en pared no incluido.

Especificaciones

  • Hecho de acero calibre 12.
  • EI universal de 5/8, 5/8, 1/2 pulgadas.
  • Espaciados 12-24 agujeros roscados.
  • El espaciamiento EIA proporciona 1,75 pulg por unidad de rack.
  • El acabado es RAL 9005 pintura negra en polvo de poliéster de bajo brillo.

Estándares de la industria con los que cumple

  • UL 2416 listado; Archivo n. ° E230874
  • cUL listado por CSA C22.2 n. ° 182.4

3. Soporte fijo de montaje en pared de 19 pulgadas

Solución económica para bancos de pequeños equipos de red, cuenta con ranuras de fijación de cables VELCRO® integrales para facilitar el enrutamiento de los cables.

Características

  • Fabricado con acero de calibre 16.
  • Acabados con pintura en polvo de poliéster negro de bajo brillo RAL 9005.
  • Enviado en cuatro secciones fáciles de montar.

Especificaciones

  • UL 2416 listado; Archivo n. ° E230874
  • cUL listado por CSA C22.2 n. ° 182.4



4. Pantallas de insectos

  • Se sujeta sobre la ranura de ventilación con dos tornillos provistos.
  • Requiere un tornillo para el gabinete de una sola puerta y dos para el gabinete de dos puertas.
  • Compra pantallas de insectos por separado.



5. Kit de protección de ventilador, Tipo 3R

Los kits de protección de ventilador están disponibles para aplicaciones de gabinetes para exteriores que requieren protección de ventilación tipo 3R contra la lluvia, el aguanieve y la nieve.

Estándares de la industria con los que cumple

  • Mantiene la clasificación UL / cUL tipo 3R cuando se instala correctamente en el gabinete UL / cUL tipo 3R.
  • UL 508A listado; Tipo 3R; Archivo núm. E61997
  • cUL Listado por CSA C22.2 No 94; Tipo 3R; Archivo núm. E61997
  • NEMA / EEMAC tipo 3R IEC 60529, IP22



Esperamos que este artículo te sea de ayuda para elegir el equipo Hoffman indicado para tu instalación en entornos adversos.
