Características de nuestras cajas de terminales Hoffman

Mar 28, 2018 3:25:54 PM

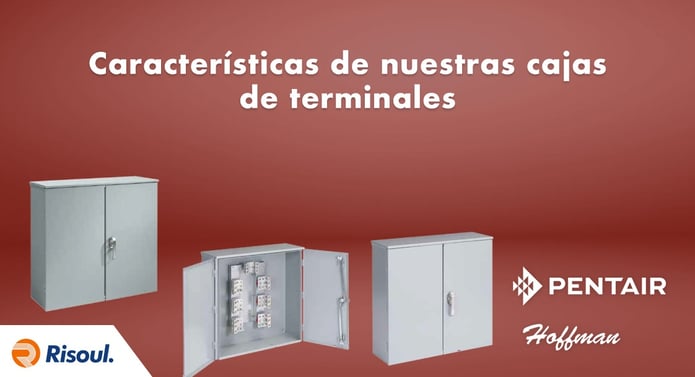

Características de nuestras cajas de terminales HoffmanLas cajas de terminales tipo 3R de Hoffman Pentair se utilizan para dividir alimentadores de potencia en servicios de sucursales.

Los compartimentos seccionales primarios proporcionan útiles características en el suelo para seccionar, hacer tapping o terminar sistemas de distribución subterránea.

En este artículo te hablaremos sobre las funciones de estos equipos de protección Hoffman para todo tipo de instalaciones.



Contenidos de este artículo:
1. Armarios de transformadores actuales, 400-800 amperios, tipo 3R
2. De 3 fases 400-1200 amperios con lengüetas mecánicas, tipo 3R
3. Transformador de corriente, tipo 3R, descripción general
4. Tapa de tornillo con panel de montaje de pie de acero
5. Cubierta de levantamiento con panel de madera
6. Cubierta de tornillo con bisagras y panel de acero
7. Puerta doble con bisagras de pestillo de tres puntos y panel de madera
8. Montaje en barra de 400 y 800 amperios con terminales de línea / carga
9. Puerta doble ventilada
10. Caja de terminales, tipo 3R
11. Armarios de conexión de utilidad (UJ)



1. Armarios de transformadores actuales, 400-800 amperios, tipo 3R

Estos gabinetes de transformadores de corriente para transformadores de corriente de tipo ventana proporcionan protección de tipo 3R y un bus de cableado instalado de fábrica para transformadores de corriente de 400-800 amperios y 600 VCA. El conjunto tiene una calificación AIC de 50 k.

Características

  • Modelo superpuesto de doble puerta con pestillo de 3 puntos y bisagras de elevación.
  • Incluye disposición de parada de puerta.
  • Incluye disposiciones de candado en el mango.
  • Bisagras de acero suave.
  • Usar con transformador de corriente tipo ventana.
  • Parte superior y laterales libres de costuras, parte delantera y trasera.
  • Tres barras de bus de cobre extraíbles.
  • Barra de bus sección transversal 3.00 pulg. X .25 pulg. (76 mm x 6 mm).
  • Barra neutral.
  • Terminales mecánicos de aluminio de doble clasificación (Cu / Al), dos conductores.
  • Tamaño máximo del conductor 600 kcmil.
  • Soporte de montaje de barra aislante calibre 12 de acero pintado.
  • Orificios de montaje en la parte posterior del gabinete.
  • Sin juntas o nocauts.
  • Poste de tierra provisto.

Especificaciones

  • Calibre 14 de acero galvanizado.
  • Acabado en pintura de polvo de poliéster gris ANSI 61.
  • Especificaciones eléctricas 400-800 Amp, 50 k AIC, 600 VAC.
  • Retocar la pintura.

Estándares de la industria con los que cumple

  • UL 414 listado; Tipo 3R; Archivo n. ° E240312
  • UL 50, 50E listado; Tipo 3R; Archivo No. E27525
  • cUL Listado por CSA C22.2 No 94; Tipo 3R; Archivo No. E27525
  • Tipo 3R de NEMA
  • IEC 60529, IP32





Conoce mas productos Hoffman.

Descarga nuestro Catálogo Hoffman





2. De 3 fases 400-1200 amperios con lengüetas mecánicas, tipo 3R

Utilizados en aplicaciones interiores o exteriores, estos gabinetes brindan una solución de ensamblaje para servicio trifásico desde terminaciones de carga de línea de 400-1200 amp para cada fase y neutro. Incluyen un hardware para montar un transformador de corriente tipo barra.

Características

  • Puerta doble con pestillo de 3 puntos y función de candado.
  • Bisagras de elevación para puertas extraíbles.
  • Terminales mecánicos proporcionados para conexiones trifásicas de carga de línea más neutro.
  • Terminal Gound.
  • Incluye disposiciones de montaje en panel para transformador de tensión (VT).
  • Agujeros de montaje en relieve.
  • Sin juntas ni perforaciones.

Especificaciones

  • Cuerpo y tapa del recinto construidos de acero galvanizado.
  • Acabado de pintura en polvo de poliéster gris ANSI 61 por dentro y por fuera.
  • Retocar la pintura.

Estándares de la industria con los que cumple

  • UL 414 listado; Tipo 3R; Archivo n. ° E240312
  • UL 50, 50E listado; Tipo 3R; Archivo No. E27525
  • cUL Listado por CSA C22.2 No 94; Tipo 3R; Archivo No. E27525
  • Tipo 3R de NEMA
  • IEC 60529, IP 32



3. Transformador de corriente, tipo 3R, descripción general

Estos gabinetes están disponibles en una variedad de tamaños, modelos y métodos de montaje de transformadores de corriente para adaptarse a una amplia gama de aplicaciones.

Características

  • Parte superior y laterales libres de costuras, parte delantera y trasera.
  • Pernos de collar soldados que proporcionan provisiones para el panel de montaje.
  • Disposición para candado.
  • Terminal de tierra en el cuerpo.
  • Orificios de montaje en la parte posterior del gabinete.
  • Sin juntas o nocauts.

Especificaciones

  • Cuerpo y cubierta de caja de acero galvanizado de calibre 14.
  • Fondo de la caja de acero galvanizado de calibre 16.
  • Pintura de poder poliéster gris ANSI 61 dentro y fuera de las superficies pretratadas.

Estándares de la industria con los que cumple

  • UL 50, 50E listado; Tipo 3R; Archivo No. E27525, E27567
  • cUL Listado por CSA C22.2 No 94; Archivo No. E27525, E27567
  • Tipo 3R de NEMA
  • IEC 60529, IP32



4. Tapa de tornillo con panel de montaje de pie de acero

  • Tapa con asas y tornillos cautivados.
  • Panel de montaje de calibre 12.
  • Los pernos del panel permiten el montaje en paneles verticales u horizontales.



5. Cubierta de levantamiento con panel de madera

  • Incluye un panel de madera de ¾ pulgadas contrachapada.
  • Cubierta de tornillo con dos ubicaciones de candado o sellado.



6. Cubierta de tornillo con bisagras y panel de acero

  • Incluye panel de acero.
  • Lugares de sellado central.



7. Puerta doble con bisagras de pestillo de tres puntos y panel de madera

  • Incluye un panel de 3/4 pulgadas de madera contrachapada.
  • Pestillo de tres puntos con sello o candado.



8. Montaje en barra de 400 y 800 amperios con terminales de línea / carga

  • Bisagras de levantamiento.
  • Parada de puerta.
  • Terminales de línea y carga.
  • Grapa para sello o candado.
  • Pestillo de cuarto de vuelta.



9. Puerta doble ventilada

  • Puerta doble con pestillo de 3 puntos que incluye función de candado.
  • Bisagras de elevación para puertas extraíbles.
  • Rejillas de ventilación con barrera contra insectos.
  • Canal de montaje soldado de 1.625 x 1.625 pulgadas.



10. Caja de terminales, tipo 3R

Estas cajas de terminales de empalme de cables para aplicaciones comerciales e industriales en el exterior, tienen un derivador de alimentación para circuitos derivados. Disponibles en configuraciones de tres o cuatro cables en tamaños de hasta 400 A.

Características

  • Parte superior y laterales libres de costuras, parte delantera y trasera.
  • Con cubierta extraíble.
  • Terminales de distribución instalados.
  • Apertura del cubo en la parte superior con tapa.
  • Disposiciones para candados o precintos.
  • Knockouts en la parte inferior del gabinete.
  • Disposiciones de puesta a tierra.

Especificaciones

  • Acero galvanizado de calibre 16.
  • Acabado de pintura en polvo de poliéster gris ANSI 61 por dentro y por fuera sobre acero galvanizado.

Estándares de la industria con los que cumple

  • Listado UL 1773; Tipo 3R; Archivo núm. E256098
  • UL 50, 50E listado; Tipo 3R; Archivo No. E27525
  • cUL Listado por CSA C22.2 No 94; Tipo 3R; Archivo No. E27525
  • NEMA / EEMAC tipo 3R
  • IEC 60529, IP32



11. Armarios de conexión de utilidad (UJ)

Estos gabinetes proporcionan funcionalidad de seccionamiento y punto de derivación para sistemas de distribución subterránea. Disponibles en una amplia variedad de modelos monofásicos y trifásicos, cuentan con una clasificación de 15 y 25 KV a 200 o 600 amperios y aceptan uniones de dos, tres y cuatro vías de todos los fabricantes.

Características

  • Perno empotrable de penta-cabeza de acero inoxidable con sistema de seguridad de candado estándar en todos los modelos.
  • 5 / 8-11 disposiciones de elevación roscadas.
  • Estándar de parada de viento en todos los modelos (se proporcionan dos paradas si la dimensión B es mayor o igual a 42 pulgadas).
  • Tuerca de tierra para cada fase.
  • Gama completa de modificaciones disponibles a petición.

Especificaciones

  • Estructura soldada de acero de calibre 12 o .125 de aluminio (disponible en acero inoxidable).
  • Al ordenar gabinetes UJ, el cliente puede especificar varias opciones de paneles de montaje, incluidos acero dulce, galvanizado y acero inoxidable (los paneles deben adquirirse por separado).
  • Acabado Munsell Green 7GY3.29 / 1.5 pintura en polvo de poliéster acabado dentro y fuera sobre las superficies pretratadas.
  • Los paneles de montaje tienen pintura en polvo de poliéster blanca sobre las superficies pretratadas.

Estándares de la industria con los que cumple

  • ANSI C57.12.28 Integridad del gabinete del equipo montado sobre plataforma
  • RUS Aprobado



Esperamos que este artículo te sea de utilidad para conocer las especificaciones y beneficios de estos excelentes gabinetes Hoffman.
