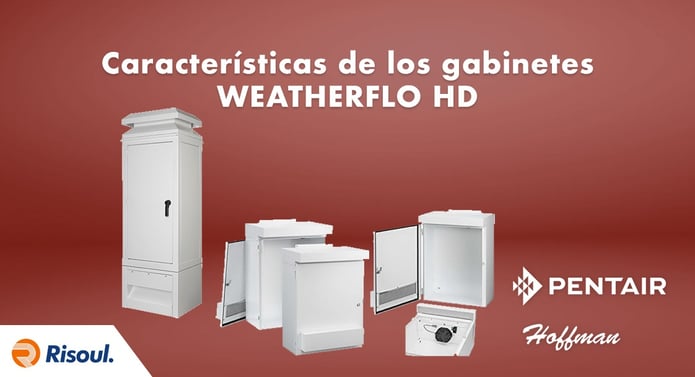

Características de los gabinetes WEATHERFLO HD de Hoffman

Mar 16, 2018 1:04:11 PM

Características de los gabinetes WEATHERFLO HD de HoffmanHoffman se especializa en la modificación y personalización de productos de acuerdo a sus especificaciones. Las opciones de modificación para WEATHERFLO HD incluyen cambios de tamaño, pintura personalizada, y agujeros y recortes.


En este artículo te hablaremos sobre nuestros gabinetes Hoffman tipo WEATHERFLO, sus componentes, especificaciones y aplicaciones.



Contenidos de este artículo:
1. Gabinetes Hoffman WEATHERFLO HD
¿Cómo realizar el pedido de tus gabinetes Hoffman?


1. Gabinetes Hoffman WEATHERFLO HD

Los gabinetes Hoffman han sido diseñados para proteger y enfriar unidades de frecuencia variable de 100-500 HP. Proporcionando una solución de refrigeración integrada para sus necesidades de aplicaciones de VFD.



Características

  • Los paquetes de impulsor opcionales proporcionan 840 CFM reales por impulsor
  • Panel posterior fácil de instalar con métodos de instalación flexibles
  • Acabado en polvo de poliéster blanco pintado con baja absorción solar
  • Bases y tapas seleccionables, diseñadas para satisfacer sus necesidades específicas
  • Los gabinetes se pueden unir entre sí
  • Con filtro fácil de cambiar

Presupuesto

  • Marcos, bases y placas de prensaestopas construidos de 0.125 in. aluminio
  • Tapas y carcasa del ventilador construidas de 0.080-in. aluminio
  • Laterales y cubierta posterior estándar construidos de 0.100-in. aluminio
  • Puerta sellada en la parte superior y base
  • Paneles y cubierta trasera de alta resistencia fabricados en acero dulce de calibre 12
  • Pestillos de tres puntos operados por una manija de candado patentada
  • Suministros de puesta a tierra en la puerta y el cuerpo

Terminar

  • Acabado de pintura en polvo de poliéster blanco RAL 9003 por dentro y fuera
  • Incluidos paneles, tapas, cubiertas y bases

Accesorios

  • Puertos de interfaz de datos INTERSAFE, tipo 4 / 4X / 12
  • Luces de caja PANELITE
  • Bolsillo de datos termoplásticos
  • Deshumidificador termoeléctrico H2OMIT
  • Kits de ventana de acero inoxidable

Estándares de la industria con los que cumple

  • Homologadas UL 508A; Tipo 3R; Número de archivo E61997
  • cUL listado por CSA C22.2 No 94; Tipo 3R; Número de archivo E61997
  • NEMA / EEMAC tipo 3R IEC 60529, IP22



Conoce mas productos Hoffman.

Descarga nuestro Catálogo Hoffman




¿Cómo realizar el pedido de tus gabinetes Hoffman?

Antes de solicitar tu equipo de protección Hoffman es necesario tomar en cuenta sus necesidades específicas, identificar y solicitar cada componente individual.

1. Seleccionar el marco

2. La parte superior, dependiendo de la solución de enfriamiento

3. La base, dependiendo de la solución de enfriamiento

4. El panel

5. La cubierta posterior, cubierta posterior HD diseñada para aplicaciones cuando la unidad está montada en la cubierta posterior en lugar del panel

6. Seleccionar el número de impulsores (si es necesario), espacio para dos impulsores por puerta


Los componentes que debes elegir en tus equipos Hoffman son los siguientes:


Tops

  • Las partes superiores de las pagodas están diseñadas para usarse con los Paquetes Impulsores de Hoffman.
  • Incluyen amortiguadores de aluminio y una malla de acero inoxidable para evitar la entrada de escombros.
  • Las tapas sólidas están diseñadas para usarse con una solución de enfriamiento de circuito cerrado.

Bases

  • Las bases ventiladas están diseñadas para ser utilizadas con los Paquetes Impulsores de Hoffman e incluyen una malla de acero inoxidable para evitar la entrada de desechos.
  • Las bases ventiladas tienen una disposición para instalar fácilmente un filtro de horno estándar.
  • Si se utiliza bases ventiladas, es recomendable un filtro de horno de flujo de aire máximo (no incluido).
  • Las bases sólidas están diseñadas para ser utilizadas con una solución de enfriamiento de circuito cerrado.

Placa de glándula

Diseñada para usarse en conjunto con la base con ventilación para cubrir las ubicaciones de los impulsores no utilizados.


Panel

  • El tamaño del panel y las aberturas son las mismas independientemente del tamaño del marco.
  • Hay que elegir un panel distinto para cada puerta.

Cubiertas traseras

  • La cubierta posterior de alta resistencia está diseñada para esas aplicaciones cuando la unidad está montada directamente en la cubierta posterior del gabinete en lugar de hacerlo en el panel.
  • Hay que elegir un panel distinto para cada puerta.

Kit de unión

  • Funciona en modelos de una o dos puertas.
  • El kit incluye hardware e instrucciones.
  • Los gabinetes deben unirse / agruparse en el sitio de la aplicación, ya que el kit no está diseñado para usarse mientras los recintos están en tránsito.

Impulso

  • Cada paquete de Impulsor incluye un impulsor blindado de alto rendimiento, 115 VCA de 60 Hz y una carcasa de aluminio.
  • Cada base ventilada tiene una provisión para dos impulsores por puerta.


Esperamos que este artículo te sea de utilidad para conocer las especificaciones y beneficios de estos excelentes equipos de Hoffman.
