Características de los Gabinetes para zonas clasificadas marca Hoffman

Sep 26, 2016 5:05:12 PM

Características de los Gabinetes para zonas clasificadas marca HoffmanLas zonas clasificadas son áreas peligrosas en las que hay gas, líquido o vapor inflamable, lo cual crea un riesgo de incendios o explosiones. Es por esto que el equipo usado en dichas áreas deberá ser especialmente diseñado e instalado para prevenir explosiones.


En este artículo te compartiremos información sobre las zonas clasificadas y algunos modelos de gabinetes Hoffman especiales para dichas áreas y sus características.


Contenido de este artículo:
Sobre las zonas clasificadas
Usos de los Gabinetes para zonas clasificadas de acuerdo a la normativa NEC
Gabinete para zonas clasificadas Hoffman Zonex
Gabinete para Áreas peligrosas Hoffman PLCS1X1
Gabinete para zonas clasificadas Hoffman SX7E644



Sobre las zonas clasificadas


Las principales industrias en las que existen áreas peligrosas son

  • Oil & gas
  • Refinación
  • Generación de energía

Otras industrias que también presentan este tipo de necesidades: Tratamiento de aguas residuales, Química, Granos, farmacéutica, Procesadora de alimentos, etc.


Existen distintos estándares de seguridad y calidad para según el área geográfica en el que se vaya a utilizar:

  • IEC Ex (International Electrotechnical Commission)
  • ATEX (Atmosphere Explosive) en Europa
  • NEC 500 en EUA y Canadá


Las zonas clasificadas se nombran de la siguiente manera:

A) Hay dos Divisiones

  • 1: Donde el área puede estar impregnada de vapor, gas o polvo.
  • 2: Cuando hay una disipación de estos elementos y nunca se quedan impregnados como en una zona 1 y el vapor pierde concentración.

B) Las clases son en función del material

  • Clase 1: Gas, líquido y vapor
  • Clase 2: Polvo
  • Clase 3: Fibras

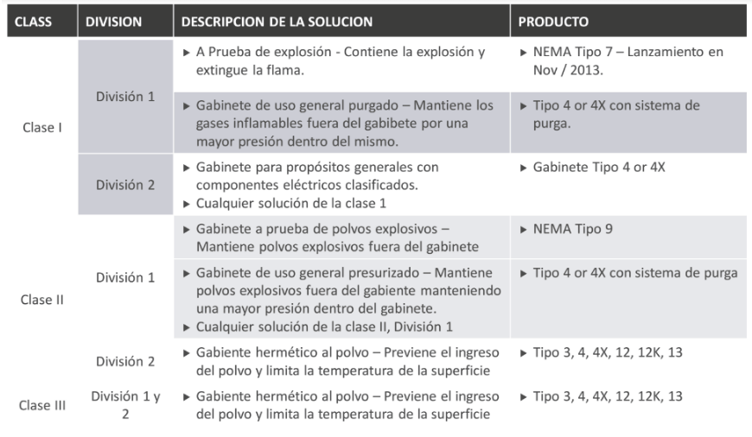

Usos de los Gabinetes para  zonas clasificadas de acuerdo a la normativa NEC

Te compartimos los usos de cada gabinete de acuerdo a esta normativa:




Conoce mas productos Hoffman.

Descarga nuestro Catálogo Hoffman



Gabinete para zonas clasificadas Hoffman Zonex

¿Por qué es recomendable?: Este gabinete está diseñado con el objetivo de proteger tablillas para conexiones y puntos de derivación, solamente provee protección contra un medio ambiente normal, por lo que no es a prueba de todo.


Especificaciones

  • Puede ser de Clase I División 2 o Clase II División 1 y 2
  • Fabricado en acero inoxidable 316
  • Cuenta con unos pernos metálicos de conexión para conectar en una puesta a tierra
  • Con empaque de poliuretano opcional en silicon
  • Cumplen con la normatividad ATEX
  • Cuentan con un acabado de Cepillado No. 4 para una presentación homogénea a la que no se le adhieren la grasa y el polvo
  • Existen modelos con placa desmontable
  • Cerrojo de ¼ de vuelta para evitar el paso de gas, polvo y vapor

Precauciones

  • Estos gabinetes de Hoffman no son a prueba de explosiones, son aptos únicamente para áreas peligrosas.
  • Aconsejamos conectarlos siempre a tierra para evitar descarga.
  • Si se modifica el gabinete perforándolo, pintandolo, etc; pierde la certificación.


Gabinete para Áreas peligrosas Hoffman PLCS1X1

¿Por qué es recomendable?: Gran durabilidad.


Especificaciones

  • Cuenta con un desconectador que actúa al detectar una caída de presión para desactivar la electricidad
  • Tiene dos indicadores neumáticos para saber cuando ya está purgado el sistema y cuando está presurizado
  • Construido en acero inoxidable tipo 316 con acabado cepillado
  • Hasta 115 volts
  • Presión de alimentación de 4 a 8 bares
  • Soporta temperaturas de -20° a 55° celsius

Precauciones

Hay que combinarlo también con un sistema que venteo para evitar que se infle.


Gabinete para zonas clasificadas Hoffman SX7E644

¿Por qué es recomendable?: Este equipo es a prueba de fuego y explosiones. Puede ser utilizado en clase 1, 2 y 3, cumple con NEMA 7 y 9.


Especificaciones

  • Fabricado de aluminio bajo en cobre y cerrado con tornillos de acero inoxidable
  • Con un empaque que le permite conservar su hermeticidad
  • Cuenta con unos pernos metálicos de conexión para conectar en una puesta a tierra
  • Acabado de pintura electrostática de poliéster gris
  • Pesan desde 7 kg hasta 152 kg
  • No viene con ventana pero se le puede agregar una mirilla de distintos diámetros especialmente fabricada para este gabinete sin que pierda la clasificación

Precauciones

Sólo cumple con grupos C y D para Clase I División 1 y Clase II grupos E, F y G



En Risoul te recomendamos que antes de adquirir tu gabinete para zonas clasificadas primero conozcas y definas la aplicación y tipo de zona en donde estará operando el mismo antes de elegirlo.
