Características de los Centros de control de motores de bajo voltaje Allen Bradley

Feb 22, 2017 3:21:52 PM

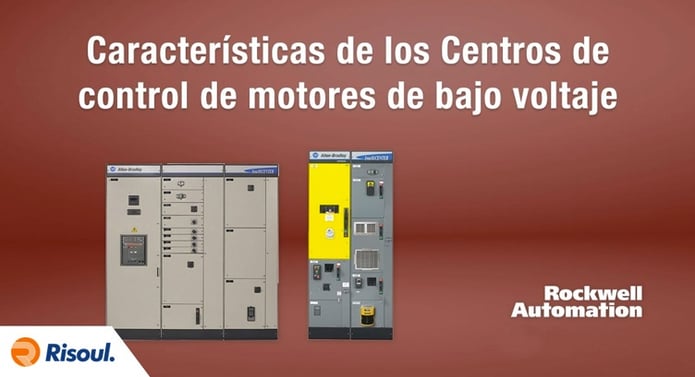

Características de los Centros de control de motores de bajo voltaje rockwell.jpg

Updated: November 20, 2019

Los centros de control de motores (CCM) de bajo voltaje CENTERLINE® son una excelente producto de Allen Bradley diseñados para el control, protección y monitoreo de todos los motores instalados en planta, de una forma segura y confiable en un paquete centralizado.

En este artículo te compartimos todas las características y ventajas de estos equipos de Allen Bradley.



Contenidos de este artículo:
¿Para qué sirven los CCM Allen Bradley?
Instalación de los CCM Allen Bradley
Puesta en marcha del CCM Allen Bradley
Almacenamiento de los CCM Allen Bradley
Tecnología IntelliCENTER
Mayor protección frente peligros de arco eléctrico



¿Para qué sirven los CCM Allen Bradley?

Estos equipos cuentan con un empaquetado resistente y de alto rendimiento para desempeñarse de forma sobresaliente en todas las necesidades de control de motores.


Estos equipos constan de una o más secciones verticales que contienen dispositivos de control electromagnéticos y/o de estado sólido ya pre-cableados de fábrica, los cuales ya han sido previamente probados dentro de unidades modulares (enchufables) ó montadas en bastidor (cableadas).

Instalación de los CCM Allen Bradley

Al planificar el lugar donde instalará el centro de control de motoresCenterline, es vital tomar en cuenta lo siguiente:

  • Portacables
  • Vías para buses
  • Altura general del área de instalación
  • Alineamiento con otros equipos
  • Necesidades futuras
  • Temperatura ambiente

1. Lugar de instalación: El área debe estar pareja y el ambiente debe ser compatible con la clasificación NEMA de armarios que tiene el equipo.


2. Consideraciones de altura: Si el centro de control de motores está equipado con canales de montaje externos opcionales o bien viene montado sobre una plataforma es necesario debe verificar la altura existente desde el piso hasta el centro de las manijas superiores y verificar que cumpla con las normas 404.8(A) de 2005 del NEC y la 845 de UL.


Si la distancia desde el piso hasta el centro de la manija más alta es superior a 2000 mm (6 pies 7 pulg.), se debe agregar un extensor de la manija de operación (número de catálogo 2100H-NE1)



Conoce mas productos de Rockwell Automation.

[ Catálogo de productos Allen Bradley ]



Puesta en marcha del CCM Allen Bradley

Para la puesta en marcha de un CCM recientemente instalado. Te aconsejamos hacer una lista de revisión detallada, que incluya:

  • Número de serie
  • Número de secciones
  • Número de unidades y su correspondiente voltaje
  • Corriente nominal
  • Potencia nominal
  • Tipos de circuitos
  • Calibre de fusibles
  • Capacidad de cortocircuitos y ajustes de disparo
  • Requisitos de los elementos de calentador
  • Otros datos importantes

Además, hay que crear otra lista más detallada a partir de los diagramas de diseño del modelo de CCM específico, los cuales vienen con cada unidad. Esta lista detallada debe ser conservada en un archivo junto con la demás información del CCM como:

  • Manuales de componentes
  • Instrucciones del elemento calentador
  • Manuales del CCM
  • Diagramas de cableado

Almacenamiento de los CCM Allen Bradley

Los CCM Centerline de Allen Bradley cumplen con la norma NEMA ICS-18-2001 sobre condiciones de servicio y almacenamiento, por lo que:

  • Todos los CCM deben funcionar a una temperatura ambiente sobre los 0°C (32°F), pero no sobrepasar los 40°C (104°F).
  • La humedad máxima es del 95% sin condensación.
  • Si el equipo está almacenado, la temperatura ambiente debe estar por encima de los -30°C (-22°F), pero no sobrepasar los 65°C (149°F).
  • Además, los CCM tienen una clase de altitud de 2 km. La clase de altitud de 2 km designa la capacidad de instalación del equipo, en este caso, la altura no debe superar los 2000 metros (6600 pies) sobre el nivel del mar.



Tecnología IntelliCENTER

La tecnología IntelliCENTER cuenta con EtherNet/IP, controles inteligentes de motores y software de monitorización avanzada integrados, todo ello pre-configurado y probado de fábrica. Gracias a su infraestructura de red integrada, a los dispositivos de control inteligente de motores y a su software de interfase de usuario pre-configurado, es posible monitorear y diagnosticar su control inteligente de motores desde cualquier lugar, con las siguientes ventajas:

  • Menos tiempo de integración y configuración
  • Mejor información sobre procesos y diagnósticos
  • Mejor información sobre procesos y diagnósticos
  • Más tiempo productivo, y mejores alertas anticipadas y herramientas de resolución de problemas
  • Alta disponibilidad



Mayor protección frente peligros de arco eléctrico

ArcShield es una versión con características mejoradas del MCC CENTERLINE 2100 líder en la industria, y el primero en ofrecer características resistentes a arcos. El MCC CENTERLINE 2100 con ArcShield ha sido probado conforme a la norma IEEE C37.20.7 para accesibilidad tipo 2. La accesibilidad tipo 2 protege a los empleados en las partes frontal, posterior y laterales del envolvente en el caso de que se produzca un arco, un suceso poco probable.

Los seguros especiales de puertas brindan un nivel de protección adicional ante fallos accidentales que pueden producirse cuando las puertas están cerradas con seguro. El sistema de alivio de presión en la parte superior del MCC CENTERLINE con ArcShield redirige y evacua las ráfagas de arco por la parte superior de la unidad, lejos de los trabajadores, lo que supone protección adicional.



Esperamos que este artículo te sea de utilidad para conocer todo sobre estos equipos y como instalarlos adecuadamente en tu planta, tomando las debidas precauciones.
