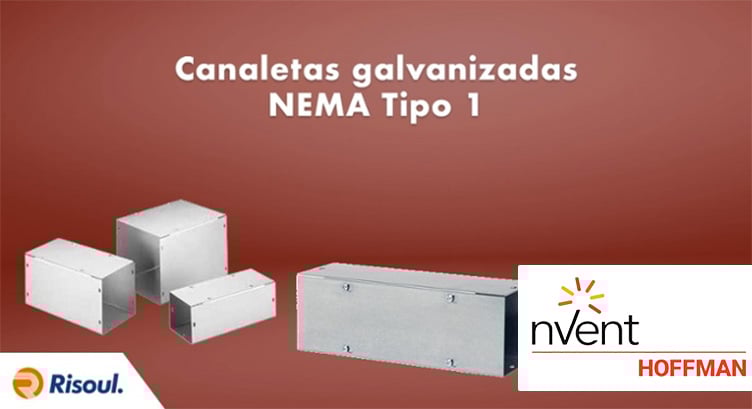

Canaletas Hoffman Galvanizadas NEMA Tipo 1

Mar 23, 2018 9:06:38 AM

Canaletas Hoffman Galvanizadas NEMA Tipo 1Las canaletas en gabinetes Hoffman lay-in son utilizadas en aplicaciones comerciales e industriales, en todo tipo de entornos para proporcionar métodos rápidos y flexibles de distribución, poder y control de cableado.


En este artículo te hablaremos sobre nuestro gabinete Hoffman galvanizado Tipo 1, sus aplicaciones, certificaciones, accesorios y más.



Aplicaciones de nuestras canaletas galvanizadas Hoffman

Los productos de canaleta Hoffman de colocación tipo 1 se encuentran disponibles en tres estilos y seis secciones transversales de 2.5 x 2.5 pulgadas hasta 12 x 12 pulgadas y varias longitudes de hasta 10 pies.


Los productos de canaleta tipo 3R cuentan con conexiones de ranura patentadas por Pentair que ahorran trabajo al unir de manera segura las piezas contiguas para excluir la lluvia, el aguanieve o el goteo de agua.


Las canaletas tipo 3R además cuentan con una cubierta articulada removible única con abrazaderas de liberación rápida.



Conoce mas productos Hoffman.

Descarga nuestro Catálogo Hoffman




Canal galvanizado en chapa, NEMA tipo 1

Este canal de alambre galvanizado cuenta con un diseño abierto en un lado para que los cables se puedan colocar de forma segura a lo largo de todo el recorrido sin tirar. Disponible en una gran variedad de longitudes y accesorios que se ajustan a los requisitos de diseño.


Características

  • Ranuras de tornillo de ojo de cerradura en cubiertas planas.
  • Montaje superior abierto.
  • Disponible con o sin orificios en los lados de las canaletas .

Especificaciones

  • Cubiertas y cuerpos de acero galvanizado de calibre 16 o 14.
  • Acabado de acero galvanizado sin pintar.

Estándares de la industria con los que cumple

  • UL 870 listado; Archivo n. ° E27524
  • cUL listado por CSA C22.2 No. 26; Archivo n. ° E27524
  • NEMA / EEMAC: Tipo 1
  • IEC 60529, IP30


Accesorios y complementos de Hoffman


1. Camiseta enrasada galvanizada de 90 grados

Para montaje empotrado contra una superficie vertical u horizontal.


2. Camiseta de barrido galvanizado

  • Para giros de gran radio.
  • Montable en superficies verticales u horizontales.
  • Cubiertas superior e interior extraíbles.

3. Ajuste cruzado galvanizado

  • Para enrutar cables en cuatro direcciones.
  • Cubiertas superior, inferior y laterales extraíbles.

4. Codo de barrido galvanizado de 90 grados

Codo de barrido de 90 grados para giros de radio grande.


5. Codo galvanizado de 90 grados Tee-Cross

  • Forma giros a la izquierda o a la derecha de 90 grados.
  • Puede ser utilizado como una camiseta o una cruz.
  • Útil como adaptador abierto para la entrada del cable en la parte superior e inferior.
  • Incluye dos placas de cierre.

6. Codo galvanizado de 90 grados

  • Se puede quitar cualquier lado, conservando la función de colocación independientemente de la orientación del codo.
  • Los lados se mantienen unidos con tornillos.

7. Abertura Galvanizada de 90 Grados con Codo-Exterior

  • Para carreras continuas con giros de 90 grados.
  • Con cubiertas superior, inferior y exterior extraíbles.

8. Abertura galvanizada de 90 grados dentro del codo

  • Para carreras continuas con giros de 90 grados.
  • Con cubiertas superior e interior extraíbles.

9. Codo galvanizado de 45 grados

  • Se puede quitar cualquier lado, conservando la función de colocación independientemente de cómo esté orientado el codo.
  • Los lados se mantienen unidos con tornillos.

10. Montaje del telescopio galvanizado

  • La longitud se ajusta fácilmente a aproximadamente 12.00 pulgadas (305 mm).
  • No requiere de corte o soldadura.

11. Adaptador de panel galvanizado

Es un accesorio embridado que permite que la canaleta esté conectada de forma segura a un gabinete.


12. Placa de cierre galvanizado, con y sin Knock outs

Cierra el final de una sección de canal o ejecuta.


13. Reductor

Disminuye la canaleta a un tamaño más pequeño.


14. Suspensión de soporte galvanizado

Para instalaciones de piso o pared.


15. Colgadores de caída y soporte

Los ganchos de suspensión y soporte admiten una carrera de canaleta.


16. Conector universal galvanizado en U

  • Se une a las secciones y accesorios de canaleta.
  • Cambios superiores a un lado para conservar la función de colocación.
  • Se requiere un conector en U en cada unión de canaleta, excepto accesorios de telescopio, adaptadores de panel, adaptadores abiertos, placas de cierre o reductores.


Esperamos que este artículo te sea de utilidad para conocer las características y certificaciones de estos excelentes equipos de Hoffman para todo tipo de aplicaciones.
