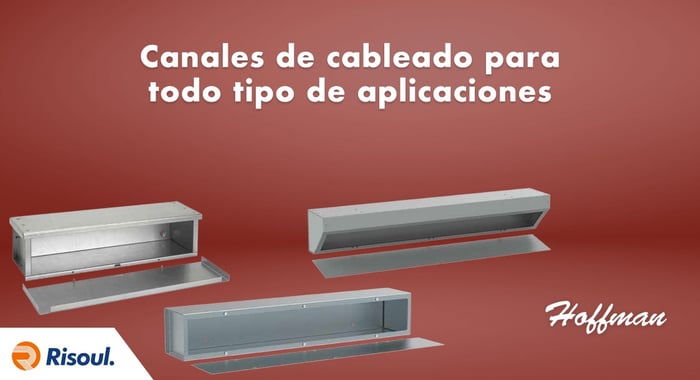

Canales de cableado Hoffman para todo tipo de aplicacionesHoffman ofrece un canal de cableado para numerosas aplicaciones. Estos canales son de clasificación 1 y 3R se encuentran disponibles en una amplia variedad de tamaños.


En este artículo te hablaremos sobre nuestros modelos de canales para cableado de Hoffman, sus ventajas, características y certificaciones.



Contenidos de este artículo:
1. Canal de cableado Hoffman, NEMA tipo 1
2. Canal inclinado Hoffman, NEMA tipo 1
3. Canal de cableado Hoffman, NEMA tipo 3R
4. EconoTrough Hoffman, NEMA tipo 3R
5. Canal de cableado de la tapa con bisagras, NEMA tipo 12
6. Tapa de cableado de la cubierta del tornillo, Tipo NEMA 12
7. Canal de cableado de fibra de vidrio, NEMA tipo 12 y 3R
8. Tapa de cableado de la cubierta del tornillo, Tipo NEMA 4X


1. Canal de cableado Hoffman, NEMA tipo 1

Este canal de cableado se envía completamente ensamblado para ahorrar tiempo y mano de obra gracias a su método de unión único que bloquea mecánicamente los componentes sin sujetadores o calor.


Características

  • Con orificios de montaje en la parte posterior del gabinete
  • Con cubierta plana sujeta con tornillos de acero plateado
  • Sin juntas o nocauts
  • Ranuras de tornillo de ojo de cerradura en la cubierta
  • Se entrega completamente ensamblado: sin tapas de extremo para instalar
  • Diseñado para uso en interiores
  • Disponible en varias longitudes

Especificaciones

  • Fabricado con acero plateado de calibre 16 o 14
  • Acabado de acero no pintado

Estándares de la industria con los que cumple

  • UL 870 listado; Archivo n. ° E27524
  • cUL CSA C22.2 No. 26 Listado; Archivo n. ° E27524
  • NEMA / EEMAC: Tipo 1
  • IEC 60529, IP30


2. Canal inclinado Hoffman, NEMA tipo 1

Este canal de Hoffman acorta los tiempos de instalación en un 80% y elimina la necesidad de costosas curvas de conductos de 90 grados y ofrece flexibilidad para la distribución de cables, lo que proporciona grandes ahorros de tiempo y costos. Su diseño único permite que el conducto se extienda por la parte frontal del gabinete y se pueda montar en cualquier esquina.


Características

  • Su cubierta de diseño único es extraíble y fácil de montar con la mitad de tornillos
  • Montaje fácil a través de orificios en la parte posterior del gabinete
  • Se entrega ya ensamblado sin tapas para instalar
  • Su instalación flexible permite que el conducto discurra por seis lados del gabinete, incluso al frente
  • Aspecto más limpio

Especificaciones

  • Elaborado en acero de calibre 16 o 14
  • Acabado de pintura en polvo de poliéster gris ANSI 61 por dentro y por fuera

Estándares de la industria con los que cumple

  • UL 870 listado; Archivo n. ° E27524
  • cUL CSA C22.2 No. 26 Listado; Archivo n. ° E27524
  • NEMA / EEMAC: Tipo 1
  • IEC 60529, IP30



[ Descarga nuestro Catálogo de Productos Hoffman ]




3. Canal de cableado Hoffman, NEMA tipo 3R

Este canal de cableado cumple con los requisitos básicos de funcionalidad para aplicaciones sometidas a humedad y está disponible en una gran variedad de tamaños.


Características

  • Su parte superior del escudo es a prueba de y cuenta con lados sin costuras, parte delantera y trasera
  • Disposición para candado
  • Sin juntas ni perforaciones
  • Con funda extraíble deslizable
  • Orificios de montaje en relieve en la parte posterior del gabinete

Especificaciones

  • De acero plateado calibre 16 o 14
  • Con acabado de pintura en polvo de poliéster gris ANSI 61 dentro y fuera sobre las superficies pretratadas

Estándares de la industria con los que cumple

  • UL 870 listado; Archivo No. E27524; Impermeable
  • cUL CSA C22.2 No. 26 Listado; Archivo No. E27524; Impermeable
  • NEMA / EEMAC tipo 3R
  • IEC 60529, IP32


4. EconoTrough Hoffman, NEMA tipo 3R

El EconoTrough de Hoffman cumple con los requisitos básicos de funcionalidad para aplicaciones al aire libre que pueden encontrarse expuestas a condiciones húmedas. Se puede instalar en él un kit de candado para aumentar la seguridad.


Características

  • Cubierta extraíble
  • Orificios de montaje en relieve en la parte posterior del gabinete
  • La parte superior del protector contra goteo cubre los lados, el frente y la parte posterior
  • Sin juntas o nocauts
  • Provisión para sello de utilidad
  • Juego de candado para candado disponible

Especificaciones

  • De acero galvanizado calibre 16 o 14
  • Acabado de acero galvanizado sin pintar
  • Kit de candado opcional

Estándares de la industria con los que cumple

  • UL 870 listado; Archivo No. E27524; Impermeable
  • cUL CSA C22.2 No. 26 Listado; Archivo No. E27524; Impermeable
  • NEMA / EEMAC tipo 3R IEC 60529, IP 32


5. Canal de cableado de la tapa con bisagras, NEMA tipo 12

Este canal de cableado cumple con los requisitos básicos de funcionalidad para aplicaciones húmedas o sucias, con la función adicional de una cubierta con abrazadera de tornillo con bisagras para facilitar el acceso.


Características

  • Extremos y costuras soldadas continuamente y rectificadas
  • Abrazaderas de tornillo externas
  • Abrazaderas de tornillo
  • Junta y adhesivo resistentes al aceite
  • Sin agujeros
  • Bisagras a tope

Especificaciones

  • Cubiertas y cuerpos de acero de calibre 14
  • Recubrimiento en polvo de poliéster gris ANSI 61 dentro y sobre las superficies pre-tratadas

Estándares de la industria con los que cumple

  • UL 870 listado; Archivo n. ° E27524
  • NEMA Tipo 12 JIC estándares EGP-1-1967 y EMP-1-1967
  • CSA, archivo n. ° 42184, tipo 1 IEC 60529, IP55


6. Tapa de cableado de la cubierta del tornillo, Tipo NEMA 12

Este canal de cableado cumple con los requisitos básicos de funcionalidad para aplicaciones en las que no se necesita acceso frecuente. Al proporcionar protección en ambientes húmedos o sucios, el canal se puede personalizar con diferentes colores y texturas de acabado.


Características

  • La cubierta cautivada se enrosca en los pozos sellados
  • Los extremos y las costuras se sueldan continuamente y se muelen suavemente; sin agujeros o nocauts
  • Con una junta y adhesivo resistentes al aceite

Especificaciones

  • Cubiertas y cuerpos de acero de calibre 14
  • El modelo F2212SC es de acero calibre 16
  • Acabado en polvo de poliéster gris ANSI 61 dentro y fuera sobre las superficies pretratadas

Estándares de la industria con los que cumple

  • UL 870 listado; Archivo n. ° E27524
  • Tipo 12 de NEMA / EEMAC
  • JIC estándares EGP-1-1967 y EMP-1-1967
  • CSA, archivo núm. 42184: tipo 12
  • IEC 60529, IP55


7. Canal de cableado de fibra de vidrio, NEMA tipo 12 y 3R

Esta cubeta de fibra de vidrio liviana, es resistente a la temperatura y ha sido fabricada para ser químicamente resistente para su uso en aplicaciones corrosivas o sucias en interiores y exteriores.


Características

  • Tornillos de cubierta de Monel cautivados
  • Junta resistente al aceite unida con adhesivo resistente al aceite
  • Con costuras están selladas
  • Sin agujeros ni golpes de gracia

Especificaciones

  • Con cuerpos y fundas de poliéster de fibra de vidrio pultruidas
  • La canaleta de fibra de vidrio es gris por dentro y por fuera

Estándares de la industria con los que cumple

  • Clasificación de inflamabilidad UL 94-5V
  • Cumple con la prueba de impacto frío UL para temperaturas de hasta -35 C
  • NEMA tipo 12 y tipo 3R
  • IEC 60529, IP55
  • Reconocido por National Electric Code para aplicaciones interiores y exteriores

8. Tapa de cableado de la cubierta del tornillo, Tipo NEMA 4X

Este canal de cableado cumple con los requisitos básicos de funcionalidad para aplicaciones en las que no es necesario acceso frecuente. Además proporciona protección para su uso en ambientes interiores y exteriores corrosivos o sucios.


Características

  • Tornillo de la tapa de acero inoxidable cautivado roscado en paredes selladas
  • Sin agujeros ni perforaciones
  • Costuras soldadas continuamente y rectificadas
  • Con junta y adhesivo resistentes al aceite

Especificaciones

  • Cubiertas y cuerpos de acero inoxidable tipo 304
  • Fabricado en acero inoxidable de calibre 12 a 16
  • Acabado ° 2B
  • Mango - STSCHD como accesorio opcional

Estándares de la industria con los que cumple

  • UL 870, 50E listado; Tipo 3R, 4, 4X, 12; Archivo No. E27524; cUL
  • Listado por CSA C22.2 No. 26 y No. 94.2; Tipo 3R, 4, 4X, 12
  • IEC 60529, IP66


Hoffman se destaca en la modificación y personalización de productos de acuerdo a las especificaciones del cliente. Nuestros asesores calificados están listos para ayudarte a seleccionar el accesorio y modelo ideal para tu aplicación.
