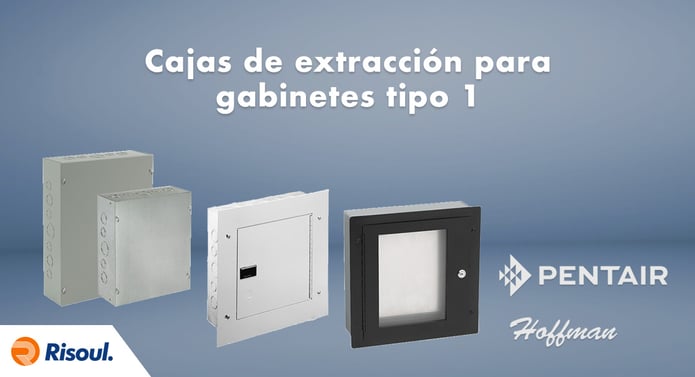

Cajas de extracción para gabinetes Hoffman tipo 1

Mar 1, 2018 11:45:39 AM

Cajas de extracción para gabinetes Hoffman tipo 1Hoffman cuenta con una amplia gama de cajas interiores tipo 1, sumamente útiles para la distribución de energía, fusiones de conductores, ensambles de empalme y control en la vivienda en una amplia variedad de tamaños y estilos, con o sin obturaciones, y con un acabado pintado o galvanizado.


Nuestros gabinetes Hoffman Tipo 1 con paneles opcionales sólidos o perforados son ideales para armar montajes de control y armarios de control en entornos industriales limpios. Además de proporcionar un montaje de componentes rápido y fácil ya que no se requiere una perforación previa.


En este artículo te hablaremos sobre nuestros distintos modelos de cajas de extracción Hoffman de Tipo 1, sus especificaciones y accesorios.



Contenidos de este artículo:
1. Tapa de tornillo Tipo 1
2. Marcos de puerta empotrados
3. Ventana de cierre para caja de extracción tipo 1
4. Panel perforado para caja de extracción tipo 1
5. Cubierta de tornillo para caja de extracción tipo 1



1. Tapa de tornillo Tipo 1

Modelo de gabinete ideal para aplicaciones industriales comerciales y generales que requieran una caja de conexiones o extracción.


En el caso de instalaciones a ras, es necesario solicitar las cubiertas a ras y los marcos de las puertas por separado.

Características

  • Cubiertas planas y extraíbles con ranuras exclusivas y tornillos de acero chapados.
  • Knockouts opcionales fáciles de quitar en los cuatro lados del gabinete en distintos tamaños.
  • Marco de puerta altamente funcional, empotrado y cubierta a ras disponibles.
  • Preparado para puesta a tierra.
  • Montaje de agujeros en la parte posterior de la caja.

Especificaciones

  • Calibre: 16, 14 o 12 en acero o acero plateado.
  • Acabado: Pintura en polvo de poliéster gris ANSI 61 por dentro y por fuera. A menos de que se indique lo contrario, todas las cajas de extracción personalizadas tienen un acabado con pintura en polvo de poliéster gris ANSI 61.
  • Accesorios: Cubiertas razas, Marcos de puerta de montaje empotrado, Dispositivo de conexión a tierra Tipo 1, Ventana de bloqueo, Accesorio de caja de extracción y Pintura de retoque.


Conoce mas productos Hoffman.

Descarga nuestro Catálogo Hoffman




2. Marcos de puerta empotrados

  • Para su uso en instalaciones de gabinetes telefónicos con caja de tomas con cubierta de tornillo o en cableados de comunicación y sistemas de señal.
  • También son útiles como caja de conexiones o extracción y caja de interruptores.
  • Cuentan con una bisagra continua.
  • Cerrojo de diapositivas compuesto y rugoso.
  • El kit opcional de bloqueo a prueba de manipulaciones incluye: cerradura de cilindro, tornillos a prueba de manipulaciones y una broca especial para el impulsor.
  • El marco de la puerta de acero de calibre 14 cuenta con un acabado de pintura en polvo de poliéster gris ANSI 61.


3. Ventana de cierre para caja de extracción tipo 1

  • Este accesorio de montaje se ajusta a las cajas de Tornillo, Tipo 1 ya sea en superficie o empotrado.
  • Ideal para evitar el acceso público a los interruptores y controles de iluminación. -Incluye una superficie de montaje de frente muerto de aluminio desmontable para recortes de componentes y cuatro tornillos de cabeza torx para asegurar la caja.


4. Panel perforado para caja de extracción tipo 1

  • El panel está formado para proporcionar un espacio de 7/16 pulgadas en la parte posterior de la caja de extracción para mayor holgura del tornillo de montaje de los componentes.
  • Incluye un orificio de conexión a tierra para terminar los conductores de conexión a tierra del equipo.
  • Ideal para montar componentes que requieran un acceso poco frecuente, como transformadores de control, terminales y contactores.


5. Cubierta de tornillo para caja de extracción tipo 1

Diseñado para aplicaciones industriales comerciales y generales que anteriormente requerían una caja de extracción de tamaño personalizado.


Ayuda a crear un espacio de cableado adicional para las instalaciones existentes de la caja de extracción.

Características

  • Ranuras únicas de tornillo de ojo de cerradura para una fácil instalación.
  • Tornillos de acero incluidos incluidos para montar para jalar la caja.
  • Compatible con accesorios tipo 1 Pull Box.
  • Mantiene la conexión a tierra entre el recinto principal y el extensor.

Especificaciones

  • Calibre: 16 en acero o acero galvanizado.
  • Acabado: Pintura de polvo de poliéster gris ANSI 61 por dentro y por fuera, o material galvanizado sin pintar.
  • Accesorios: Cubiertas rasas, Marcos de puerta de montaje empotrado, Dispositivo de conexión a tierra Tipo 1, Ventana de bloqueo, Accesorio de caja de extracción y Pintura de retoque.


Esperamos que este artículo te sea útil para conocer más sobre estos excelentes modelos de gabinetes y accesorios de Hoffman tipo 1 para tus aplicaciones que requieran del uso de cajas de extracción.
