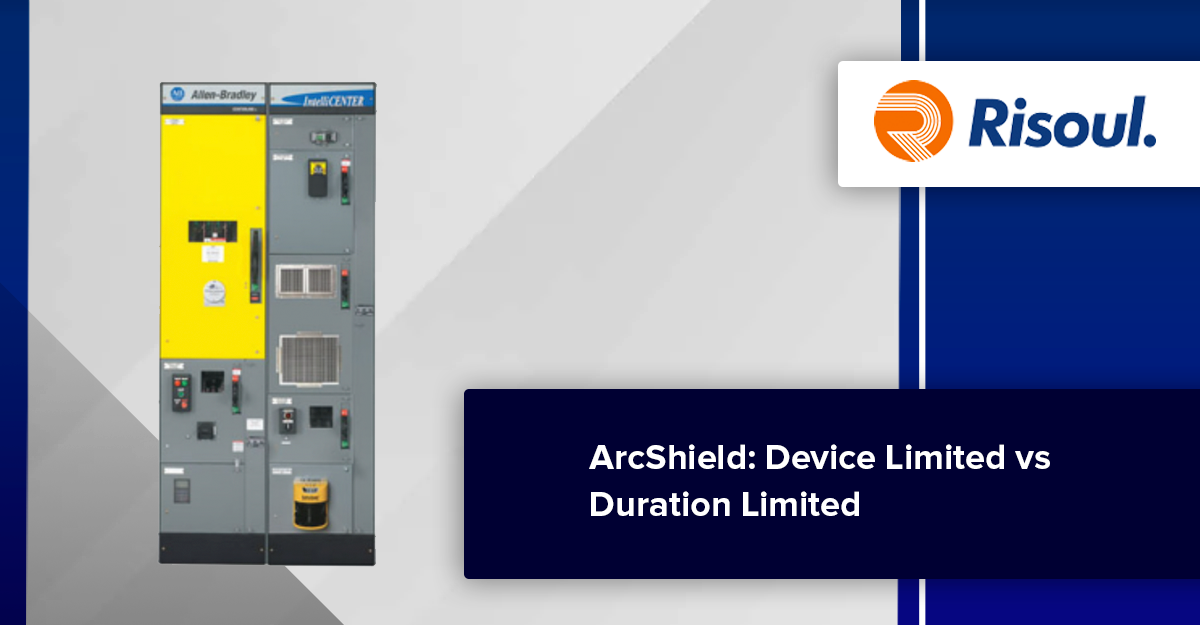

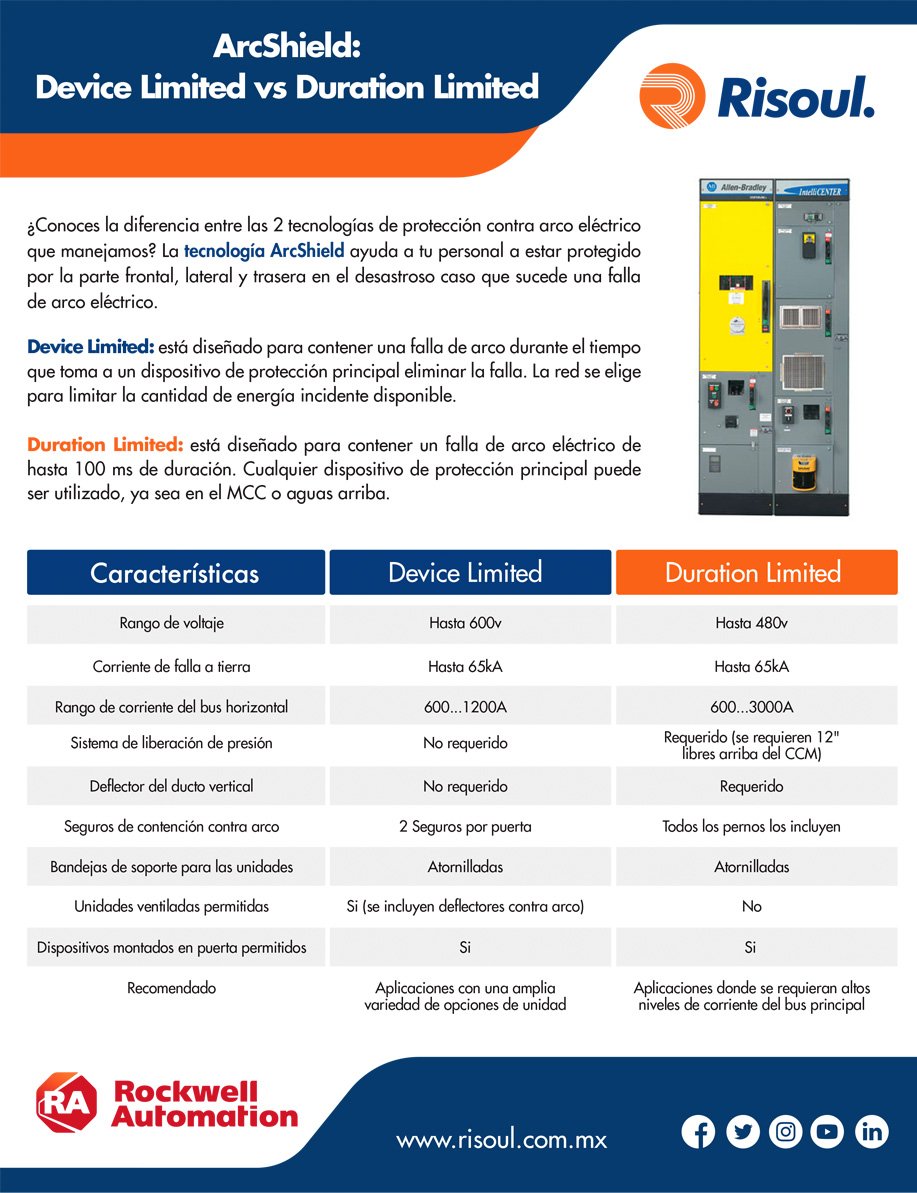

ArcShield: Device Limited vs Duration Limited (Infografía)
Jan 15, 2021 10:54:00 AM¿Conoces la diferencia entre las 2 tecnologías de protección contra arco eléctrico que manejamos? La tecnología ArcShield ayuda a tu personal a estar protegido por la parte frontal, lateral y trasera en el desastroso caso que sucede una falla de arco eléctrico.
1.- Device Limited: está diseñado para contener una falla de arco durante el tiempo que toma a un dispositivo de protección principal eliminar la falla. La red se elige para limitar la cantidad de energía incidente disponible.
2.- Duration Limited: está diseñado para contener un falla de arco eléctrico de hasta 100 ms de duración. Cualquier dispositivo de protección principal puede ser utilizado, ya sea en el MCC o aguas arriba.
Device Limited
- Rango de voltaje: Hasta 600v
- Corriente de falla a tierra: Hasta 65kA
- Rango de corriente del bus horizontal: 600... 1200A
- Sistema de liberación de presión: No requerido
- Deflector del ducto vertical: No requerido
- Seguros de contención contra arco: 2 Seguros por puerta
- Bandejas de soporte para las unidades: Atornilladas
- Unidades ventiladas permitidas: Si (se incluyen deflectores contra arco)
- Dispositivos montados en puerta permitidos: Si
- Recomendado: Aplicaciones con una amplia variedad de opciones de unidad
Duration Limited
- Rango de voltaje: Hasta 480v
- Corriente de falla a tierra: Hasta 65kA
- Rango de corriente del bus horizontal: 600... 3000A
- Sistema de liberación de presión: Requerido (se requieren 12" libres arriba del CCM)
- Deflector del ducto vertical: Requerido
- Seguros de contención contra arco: Todos los pernos los incluyen
- Bandejas de soporte para las unidades: Atornilladas
- Unidades ventiladas permitidas: No
- Dispositivos montados en puerta permitidos: Si
- Recomendado: Aplicaciones donde se requieran altos niveles de corriente del bus principal
En Risoul somos expertos en la implementación de toda clase de proyectos y contamos con la más nueva tecnología de Rockwell para implementar en tus procesos. Acércate a nuestros asesores y platícanos sobre tus retos y necesidades.
