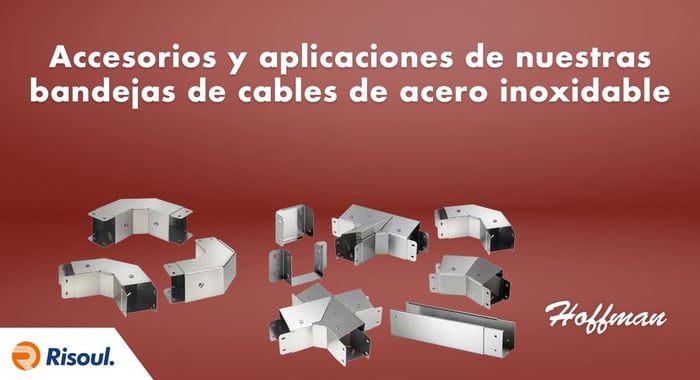

Accesorios y aplicaciones de nuestras bandejas de cables de acero inoxidable Hoffman
Apr 30, 2018 1:16:35 PMLa bandeja de cables de acero inoxidable Pentair Clean Tray protege el cableado nominal en aplicaciones que requieran de un lavado frecuente.
Además cuentan con una variedad de accesorios con la parte superior inclinada con opciones de cubierta frontal, interior o exterior. Esto permite realizar ejecuciones altamente personalizadas utilizando un producto de catálogo estándar y admite el control direccional del efluente de lavado.
En este artículo te hablaremos sobre la bandeja de acero inoxidable Hoffman y sus distintos accesorios con sus especificaciones.
Contenidos de este artículo:
Bandeja de cable de acero inoxidable Hoffman Clean Tray, tipo 1
Accesorios para esta bandeja de Hoffman
Bandeja de cable de acero inoxidable Hoffman Clean Tray, tipo 1
La bandeja de cables de acero inoxidable “Clean Tray” es ideal para proteger el cableado nominal en aplicaciones que necesiten un lavado frecuente y cuenta con una amplia variedad de accesorios que permiten realizar recorridos personalizados utilizando un producto de catálogo estándar y admite el control direccional de la efluencia del lavado.
Características
- Tops y lados que se abren por completo
- Con divisores ajustables
- Se incluye hardware de conexión con cada modelo
- Pestillos de cuarto de vuelta
- Cuenta con cubierta plana y modelos de cubierta inclinada de 20 grados disponibles
- Accesorios perforados y secciones rectas
- Los codos contienen tres opciones de cubierta: frontal, interior y exterior
Especificaciones
- Fabricados con acero inoxidable calibre 18
- Acabado cepillado liso
Estándares de la industria con los que cumple
- UL Clasificado; Archivo n. ° E263414
- NEMA / EEMAC tipo 1
- Clasificado como idóneo para ser conductor de puesta a tierra de equipos únicamente
[ Descarga nuestro Catálogo de Productos Hoffman ]
Accesorios para esta bandeja de Hoffman
Este producto Hoffman cuenta con una gran variedad de accesorios disponibles para adaptar su aplicación:
Sección recta
- Disponibles en longitudes de 10 pies, con o sin perforaciones.
- Disponibles con una cubierta inclinada de 20 grados en algunos tamaños.
- Se proporciona un conector en U y hardware con cada sección recta.
Sección recta del divisor
Se usa para dividir una sección recta en dos secciones.
Sección recta telescópica
Ajusta de 18.74 pulg. A 30.61 pulg.
Divisor, sección recta telescópica
Debe ser recortado según la longitud necesaria.
Codos de 90 grados
- Se usan donde sea que se requiera una transición de 90 grados.
- Disponibles con distintas variaciones:
- Perforados sin pestañas
- Con tapa frontal inclinada hacia adentro sin pestañas.
- Con cubierta frontal inclinada hacia afuera con pestañas
- Con cubierta frontal inclinada hacia afuera sin pestañas
- Con cubierta interior inclinada
- Con cubierta exterior inclinada
Codos de 45 grados
- Utilizados donde sea que se requiera una transición de 45 grados
- Disponibles con distintas variaciones:
- Con cubierta frontal inclinada hacia afuera
- Con cubierta interior inclinada
- Con cubierta exterior inclinada
Acoplamiento de codo de ángulo variable ajustable de 0 a 90 grados
Simplifica y ahorra tiempos durante integración de campo e instalación.
T de 90 grados con o sin perforaciones
- Con tres opciones de cubierta: frontal, interior y exterior.
- Útil dondequiera que se requieran dos transiciones de 90 grados.
- Disponible con una cubierta inclinada de 20 grados en algunos tamaños (solo la cubierta frontal)
Cubierta frontal de 90 grados
Se usa dondequiera que se requieran dos transiciones de 90 grados.
Puede ser:
- Inclinada hacia afuera
- Cubierta interna inclinada
- Cubierta externa inclinada
Cruz disponible con o sin perforaciones
- Utilizado donde hay cuatro ramas.
- Disponible con cubierta inclinada de 20 grados en algunos tamaños.
- El kit incluye cubiertas inclinadas izquierda y derecha para crear cualquier configuración.
T divisoria de 90 grados y Codo divisorio de 90 grados
Se usa para dividir un codo de 90 grados en dos secciones.
Codo divisor de 45 grados
Se usa para dividir un codo de 45 grados en dos secciones.
Conector en U
Se usa para conectar dos secciones rectas.
Placa de cierre
- Cierra el extremo de una sección de bandeja de cable.
- Disponible con una pendiente de 20 grados en algunos tamaños.
- Con adaptador de caja.
- Permite que la bandeja de cable esté conectada de manera segura a un gabinete.
Reductor
- Se usa para reducir a una bandeja de cable de menor tamaño.
- Disponible con pendiente de 20 grados en algunos tamaños.
Cubierta de salida de cable
- Cubre cables que salen por el lateral de la bandeja para cables.
- Cubrirá una cerradura o ranura utilizada para pasar el cable.
Empalme de sección recta
- Utilizado para conectar dos accesorios con pestañas.
- Disponible con pendiente de 20 grados en algunos tamaños.
Divisor de sección recta del empalme
Para dividir un empalme de sección recta en dos secciones.
Cubierta de transición
- Transiciones de una bandeja de cable inclinada a una estándar.
- Disponible con pendiente derecha e izquierda.
- Encajará en el empalme o en cualquier lugar en una sección recta.
Acoplamiento lateral
- Se usa para conectar secciones de luz o accesorios al costado de una bandeja de cables.
- Requiere un corte en el costado de la bandeja para cables.
Paquete de sujetadores
1 / 4-20 sujetadores de acero inoxidable para conectar los componentes de la bandeja de cable.
Soporte de suspensión
Para admitir la ejecución de una bandeja de cable.
Soporte en L
- Se usa para admitir la ejecución de una bandeja de cable.
- Se puede montar en un canal vertical UNISTRUT®.
Soporte de pared
Utilizado para soportar una bandeja de cable
Los productos Hoffman son sumamente adaptables, en Risoul contamos con el modelo ideal para tu aplicación, acércate a nuestros asesores calificados para cotizar tu proyecto.
