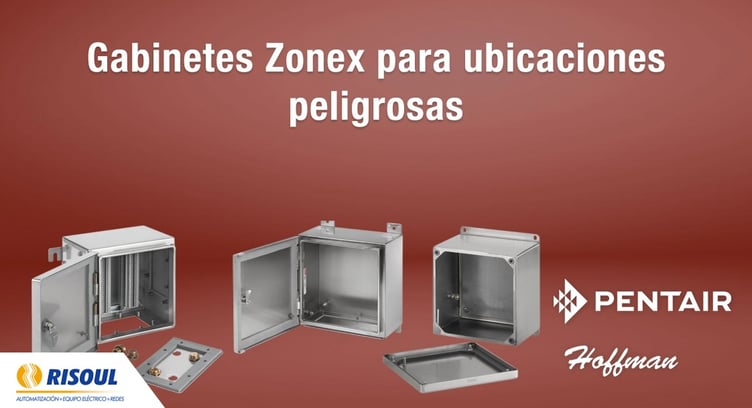

4 tipos de Gabinetes Zonex de Hoffman para ubicaciones peligrosas

Apr 11, 2017 12:32:45 PM

4 tipos de Gabinetes Zonex de Hoffman para ubicaciones peligrosasLos gabinetes Hoffman para ubicaciones peligrosas brindan protección contra condiciones corrosivas y condensación, humedad, altas temperaturas, internas y externas, y climas extremos, entre otros factores que pueden ser altamente perjudiciales para cualquier equipo.


En este artículo te compartimos información sobre las características y ventajas de 4 modelos de gabinetes Hoffman para ubicaciones peligrosas.



Contenidos de este artículo:
Gabinetes Zonex de Hoffman
Productos Zonex
Gabinetes Hoffman Zonex No Metálicos con GRP
Gabinetes Hoffman Zonex de Acero Inoxidable con Cubierta de tornillos
Gabinetes Hoffman Zones de Acero Inoxidable con Bisagras (pulgadas)
Gabinetes Hoffman Zonex de Acero Inoxidable con Bisagras - Medidas Métricas




Gabinetes Zonex de Hoffman

Hoffman cuenta con una amplia gama de gabinetes y productos para alojar de manera segura los sistemas eléctricos y los componentes electrónicos en ambientes sujetos a atmósferas potencialmente peligrosas expuestas a vapores o polvo, incluyendo:

  • Plantas de producción de papel
  • Producción de petróleo y gas
  • Química y petroquímica
  • Plantas de procesamiento y almacenamiento de granos
  • Farmacéutica

Los gabinetes y cajas de conexiones Zonex están diseñados y certificados para cumplir con los estándares ATEX directiva 94/9/EC para aplicaciones con “seguridad incrementada” para alojar de forma totalmente segura componentes eléctricos en áreas clasificadas tipo Zona 1 y Zona 2.


Los gabinetes Zonex se encuentran disponibles en:

  • Modelos con cubiertas con bisagras o cubiertas con tornillos de acero inoxidable grado 316 -No metálicos de fibra de vidrio moldeadas por compresión en una gran variedad de tamaños estándar.
  • Los gabinetes de cubierta con bisagras se encuentran disponibles en modelos con dimensiones en pulgadas y métricas para implementación mundial.
  • Existe disponibilidad de una amplia selección de placas removibles para acceso de cables y platinas o paneles.


Conoce mas productos Hoffman.

Descarga nuestro [ Catálogo Hoffman ]



Productos Zonex

Algunos de los productos que componen esta línea especializada de Hoffman son:

Control Térmico

Soluciones de control térmico que regulan la temperatura interna y mitigan la condensación dentro de los gabinetes que se encuentran en ubicaciones peligrosas.

  • Enfriadores tipo Vortex A/C
  • Calentadores y termostatos para el control térmico del gabinete

Accesorios

Certificados para su uso en aplicaciones peligrosas, estos accesorios brindan opciones de bajo mantenimiento que mejoran el desempeño y funcionamiento del gabinete bajo las condiciones más exigentes.

  • Dren de respiración
  • Sellos para orificios
  • Ventanas y lámparas LED para interior

Purga y Presurización

Los gabinetes con sistemas de purga/presurización eliminan potencialmente las atmósferas peligrosas dentro de los gabinetes, reemplazandolas por gas inerte o aire a una presión suficiente para evitar el ingreso del aire del ambiente.

Además pueden alojar y permitir la operación de todo equipo, en general, aunque estos no se encuentren aprobados para su uso en áreas peligrosas. Los sistemas incluyen doble certificación ATEX, IECEx y NFPA Tipo Y y Z, ó Tipo X, para su uso en ambientes catalogados como peligrosos.

  • Controladores
  • Válvulas de escape
  • Supresores de chispas

Gabinetes Hoffman Zonex No Metálicos con GRP

  • De poliéster reforzado con fibra de vidrio (GRP).
  • Resistentes a la corrosión por un largo periodo de vida.
  • Con sujetadores de acero inoxidable grado 316.
  • Sellado hermético que protege el equipo por medio de un empaque de silicón continuo, ideal para certificaciones tipo 4X e IP66.
  • De fácil instalación, con dimensiones de montaje moldeadas en el lugar e insertos de acero inoxidable para instalación de soportes DIN y paneles.

Especificaciones

  • Fabricado con poliéster reforzado de fibra de vidrio para mayor dureza contra alto impacto.
  • Amplio rango de temperatura (-50ºC a 100ºC, -58ºF a 212ºF).

Certificaciones

  • UL 508 / cUL Tipo 4, 4X & 12
  • NEMA / EEMAC Tipo 4, 4X, 12
  • Certificación IEC IP66
  • Áreas clasificadas zonas 1 o 2
  • Aprobaciones IECEx, ATEX y AEx - Ex e IIC Gb - Ex e IIIC a IP66



Gabinetes Hoffman Zonex de Acero Inoxidable con Cubierta de tornillos

  • Resistencia superior a la corrosión por su completa construcción en acero grado 316.
  • Incluye tornillos de la cubierta, también de acero 316.
  • Asegura el sellado con un empaque estándar de una sola pieza de poliuretano o empaque de silicón contra altas temperaturas.
  • Fácil instalación que incluye soportes de montaje soldados, de gran calibre, y tuercas soldadas al interior para montajes de panel y/o soportes DIN.
  • La cubierta sujetable con tornillos cuenta con tornillos cautivos.

Especificaciones

  • Acero inoxidable grado 316.
  • Terminales de conexión a tierra de 6 mm en el cuerpo y exterior del gabinete.
  • Amplios rangos de temperatura.
  • Empaque estándar de poliuretano (-40ºC a +70ºC, - 40ºF a 158ºF).
  • Empaque de silicón opcional (-55ºC a + 180ºC, -67ºF a 365ºF).

Certificaciones

  • Áreas clasificadas Zonas 1 o 2
  • Aprobaciones IECEx, ATEX y AEx - Ex e IIC Gb - Ex e IIC Gb - Ex tb IIIC Db IP66
  • cUL tipo 4, 4X & 12
  • Certificación IEC IP66


Gabinetes Hoffman Zones de Acero Inoxidable con Bisagras (pulgadas)

  • De fácil instalación con soportes de montaje de gran calibre, soldados y placas de conexión para cables fáciles de quitar.
  • Resistencia superior a la corrosión gracias a su construcción en acero inoxidable grado 316.
  • De fácil acceso por medio de un cerrojo de ¼ de vuelta, con ranura y puerta de apertura amplia, con ángulo de 210 grados que puede retirarse fácilmente al jalar los tornillos de la bisagra tipo clip.
  • Sellado seguro mediante empaque estándar de poliuretano o de silicón contra altas temperaturas, que protege al equipo del ingreso de agua o polvo.
  • Placas removibles para conexión de cable de acero inoxidable 126A (3 mm) grado 316.

Especificaciones

  • Acero Inoxidable grado 316.
  • Sistemas de conexión a tierra interiores y exteriores de bronce de 10 mm.
  • Hasta 4 placas removibles de conexión de cables.
  • Amplios rangos de temperatura: Empaque de Poliuretano (de -40ºC a +70ºC, de -40ºF a 158ºF), Empaque de Silicón (de -55ºC a +180ºC, de -67ºF a 356ºF).

Certificaciones

  • Certificado para áreas Zona 1 y 2
  • Aprobaciones ATEX y IECEx - Ex e IIC Gb - Ex tb IIIC Db IP 66
  • cUL tipo 4, 4X, & 12
  • Certificado IEC IP66


Gabinetes Hoffman Zonex de Acero Inoxidable con Bisagras - Medidas Métricas

  • Fácil instalación con soportes de montaje soldados horizontalmente y tuercas selladas para las placas removibles de conexión de cables.
  • Resistencia superior a la corrosión gracias a su construcción en acero inoxidable grado 316.
  • Fácil acceso con cerrojo de ¼ de vuelta con inserto de doble diente de 3 mm para mayor seguridad
  • Empaques de silicón para un cierre seguro que evita el ingreso de agua y polvo en aplicaciones de alta temperatura.

Especificaciones

  • Hasta 4 placas removibles para conexión de cables.
  • Empaque de silicón para altas temperaturas en puertas y placas de conexión de cables. -Construcción de acero inoxidable grado 316 y sujetadores externos.
  • Provisión de bronce interna/externa para conexión con sistema de tierras.
  • Rango de temperatura de -55ºC a +180ºC (de -67ºF a 356ºF).

Certificaciones

  • Certificado para áreas Zona 1 y 2
  • Aprobaciones ATEX, IECEx y Aex - Ex e IIC Gb - Ex tb IIIC Db IP 66
  • cUL tipo 4, 4X y 12
  • Certificado IEC IP66


Esperamos que este artículo te sea de utilidad para elegir el tipo de gabinetes Hoffman para ubicaciones peligrosas más adecuado de acuerdo al entorno de tu aplicación concreta.
