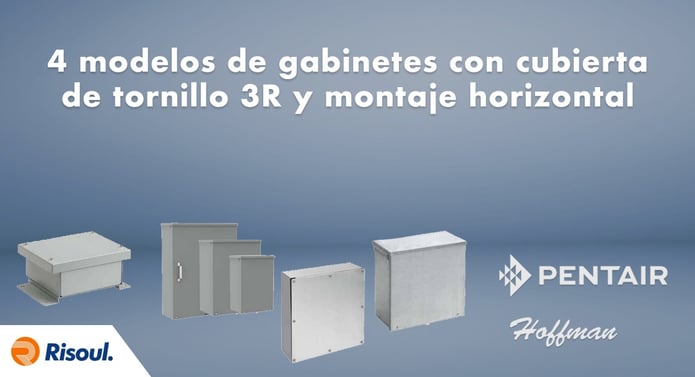

4 modelos de gabinetes Hoffman con cubierta de tornillo 3R y montaje horizontal
Mar 6, 2018 4:45:34 PMLos gabinetes para exteriores tipo 3R de Pentair protegen el cableado y el equipo eléctrico contra la lluvia, el aguanieve y la nieve. Además poseen un acabado superior resistente a la corrosión que cumple con los requisitos de NEMA, CSA y UL.
En este artículo te hablaremos sobre nuestros modelos de gabinetes Hoffman con cubierta de tornillo 3R para tus proyectos que requieran de una protección especial.
Contenidos de este artículo:
1. Gabinete Hoffman con cubierta de tornillo, con junta, Tipo 3
2. Gabinete Hoffman con montaje horizontal tipo 3
3. Gabinete Hoffman con cubierta de tornillo tipo 3R
4. Gabinete Hoffman con cubierta de tornillo galvanizada, Tipo 3R
1. Gabinete Hoffman con cubierta de tornillo, con junta, Tipo 3
Para su uso como cableado, unión, extracción o caja de terminales en aplicaciones expuestas a polvo y / o lluvia.
Características
- La cubierta de acero inoxidable atornilla la rosca en los pozos sellados.
- Con una junta y adhesivo resistentes al aceite.
- Costuras soldadas continuamente y rectificadas.
- Sin agujeros ni golpes de gracia.
- Perno de conexión a tierra en la parte posterior de la caja.
Especificaciones
- Cuerpos de acero galvanizado grado G-90 de calibre 14 o 12.
- Cubiertas de acero galvanizado de grado G-90 de calibre 12 o 10.
- La cubierta de acabado no está pintada.
- Las soldaduras externas del cuerpo contienen polvo ANSI 61 rico en zinc.
Accesorios
- Inhibidores de corrosión industrial
- Conexión a tierra del calentador eléctrico
- Montaje del dispositivo
- Kit de soporte
Estándares de la industria con los que cumple
- UL 508A listado; Tipo 3, 12
- Archivo n. ° E61997 cUL listado por CSA C22.2 n ° 94
- Tipo 3, 12; Archivo núm. E61997
- NEMA / EEMAC Tipo 3 y 12 (a excepción de las disposiciones de montaje) CSA, archivo 42184: tipo 4 y 12 IEC 60529, IP66
Conoce mas productos Hoffman.
Descarga nuestro Catálogo Hoffman
2. Gabinete Hoffman con montaje horizontal tipo 3
Para su uso como cableado, uniones o una caja de extracción para aplicaciones de montaje horizontal en el exterior, como techos o almohadillas. No requiere de estructura vertical para el montaje.
Características
- La cubierta del tornillo es el protector contra goteo que proporciona 3/4 pulg. de voladizo en cada lado para protección exterior.
- Sin juntas.
- -Las ubicaciones de los tornillos en la cubierta están en relieve.
- -La brida del cuerpo del recinto se forma hacia afuera.
- Montaje de orificios en la parte posterior para el montaje directo a través de la parte posterior al puntal o la superficie de montaje.
- No necesita una estructura vertical para el montaje.
- Los soportes de montaje opcionales (incluidos) proporcionan una entrada de 1 pulg. aclaramiento de la superficie de protección contra la acumulación de agua.
Estándares de la industria con los que cumple
- Mantiene la calificación Tipo 3R cuando se monta horizontalmente y la Tipo 1 cuando se monta verticalmente.
- UL 50, 50E listado
- Tipo 3R; Archivo No. E27525
- cUL Listado por CSA C22.2 No 94
- Tipo 3R; Archivo No. E27525
- NEMA / EEMAC tipo 3R IEC 60529, IP32
3. Gabinete Hoffman con cubierta de tornillo tipo 3R
Utilizar el gabinete con o sin golpes en aplicaciones al aire libre como un cableado o caja de conexiones.
Características
- Parte superior del escudo anti-goteo y lados sin costuras, parte delantera y trasera.
- Cubierta removible deslizable sujeta con tornillos de acero plateado a lo largo del borde inferior.
- Mangos en tamaños más grandes.
- Orificios de montaje en relieve en la parte posterior del gabinete.
- Knockouts en la parte inferior de los gabinetes de calibre 16 y 14.
- Disposición para candado.
- Sin juntas.
Especificaciones
- Acero galvanizado calibre 16, 14 o 12.
- Acabado de pintura en polvo de poliéster gris ANSI 61 dentro y fuera sobre las superficies pretratadas.
Accesorios
- Inhibidores de corrosión industrial
- Conexión a tierra del calentador eléctrico
- Montaje del dispositivo
- Kit de soporte
- Retocar la pintura
Estándares de la industria con los que cumple
- UL 50, 50E listado
- Tipo 3R; Archivo No. E27525 cUL listado por CSA C22.2 No 94
- Tipo 3R; Archivo No. E27525
- NEMA / EEMAC tipo 3R IEC 60529, IP32
4. Gabinete Hoffman con cubierta de tornillo galvanizada, Tipo 3R
Pasa su uso como cableado o caja de conexiones para proteger los controles en aplicaciones al aire libre que requieren acero galvanizado.
Características
- Parte superior y laterales libres de costuras, parte delantera y trasera.
- Cubierta removible deslizable sujetada con tornillos de acero plateados a lo largo del borde inferior.
- Manijas de las puertas en lados más grandes.
- Orificios de montaje en relieve en la parte posterior del gabinete.
- Con disposición para candado.
- Sin juntas.
Especificaciones
- Acero galvanizado calibre 16 o 14.
- Acero galvanizado sin pintar.
Accesorios
- Inhibidores de corrosión industrial
- Calentador eléctrico
- Dispositivo de conexión a tierra
- Kit de soporte de montaje
Estándares de la industria con los que cumple
- UL50, 50E listado; Tipo 3R; Archivo No. E27525
- cUL listado por CSA C22.2 No 94; Tipo 3R; Archivo No. E27525
- NEMA / EEMAC tipo 3R IEC 60529, IP32
Esperamos que este artículo te sea de utilidad para conocer más sobre estos excelentes modelos de gabinetes Hoffman para tus proyectos que requieran de una protección especial en condiciones adversas.
