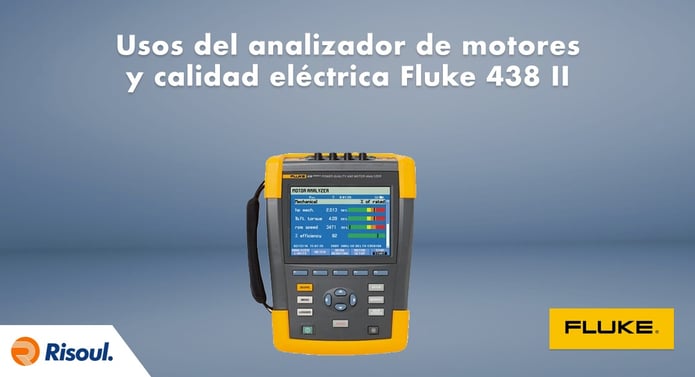

Usos del analizador de motores y calidad eléctrica Fluke 438 II

Feb 2, 2018 5:39:01 PM

Todo sobre las cámaras Ti450 PRO y TI480 PRO de FlukeEl analizador de calidad eléctrica y eficiencia de motores Fluke 438-II posee características de medición mecánica vitales para los motores eléctricos.Conoce de forma rápida y fácil el rendimiento eléctrico y mecánico de los motores eléctricos de tus equipos con este analizador de productos Fluke.

En este artículo te hablaremos sobre las avanzadas funciones de análisis de calidad eléctrica de los analizadores Fluke 430 Serie II para tus actividades de supervisión.



Contenidos de este artículo:
Una excelente herramienta para inspeccionar a fondo tus equipos
Características de este equipo de Fluke
Funciones para mediciones mecánicas del Fluke 438-II



Una excelente herramienta para inspeccionar a fondo tus equipos

Este producto de Fluke te ayuda a medir y analizar fácilmente los parámetros más importantes de desempeño mecánico y eléctrico sin necesidad de sensores mecánicos:

  • Potencia
  • Armónicos
  • Desequilibrios
  • Velocidad del motor
  • Potencia mecánica

Características de este equipo de Fluke

Es el equipo portátil de medición perfecto para la comprobación y análisis de motores. Ayuda en la localización, evitación, predicción y resolución de problemas de calidad eléctrica en los sistemas de distribución de energía eléctrica trifásicos y monofásicos, entre otras ventajas importantes como:

  • Proporciona útil información mecánica y eléctrica a los técnicos para hacer mediciones eficaces del rendimiento del motor.

  • Mide los principales parámetros de potencia eléctrica, corriente, tensión, potencia aparente, distorsión armónica, factor de potencia y desequilibrio para identificar características que perjudican la eficiencia del motor.

  • Localiza problemas de calidad eléctrica como caídas, subidas, armónicos, desequilibrios y transitorios.

  • Mide los parámetros principales en motores con conexión directa y motores impulsados por sistemas de variador de velocidad, entre ellos las RPM, la potencia mecánica y la eficiencia del motor.

  • Hace un análisis dinámico del motor trazando el factor de reducción de régimen del motor en base a la carga y en cumplimiento con el estándar NEMA.

  • Calcula la potencia y eficiencia mecánica sin ocupar del uso de sensores mecánicos.

  • Compatibilidad con Fluke Connect® para visualizar los datos de forma directa en el dispositivo.

  • Seguridad para aplicaciones industriales CAT IV 600 V y CAT III 1000 V.

  • La tecnología PowerWave captura rápidamente información RMS e informa de medios ciclos y formas de onda para caracterizar la dinámica de los sistemas eléctricos.

  • La característica de captura de forma de onda analiza ciclos de 100/120 ciclos (50/60 Hz) en todos los modos sin requerir de configuración.

  • Con el modo de transitorio automático se capturan datos de forma de onda a 200 kS/s en todas las fases simultáneamente hasta 6 kV.



Conoce mas productos Fluke.

Descarga nuestro [ Catálogo Fluke ]



Funciones para mediciones mecánicas del Fluke 438-II

A continuación te hablaremos sobre los beneficios de este equipo de Fluke:


  • Carga mecánica del motor: Analiza la potencia mecánica real (en CV o kW) producida por los motores para proporcionar datos sobre el estado de las condiciones de sobrecarga sin necesidad de tomar en cuenta la corriente del motor.

  • Funcionamiento: Usa algoritmos propietarios y formas de onda trifásicas de corriente y tensión para calcular el par motor, la carga, velocidad y la eficiencia en tan sólo un segundo. No requiere de sensores mecánicos ni realizar pruebas intrusivas del motor sin carga, esto ayuda a que el análisis del rendimiento de motores eléctricos se realice con mayor rapidez.

  • Eficiencia del motor: Analiza la eficacia en cada motor de la máquina, línea de montaje, instalación o planta al convertir la potencia eléctrica en trabajo mecánico. Además agregando las eficiencias de un conjunto de motores es posible calcular la eficiencia total (acumulada), lo cual es útil para estimar los gastos provocados por la ineficiencia energética del motor.

  • Par motor: Obtén datos sobre la fuerza de rotación (libras-pie o Nm) que desarrolla un motor y es transmitida a una carga mecánica accionada, esta es la variable más importante que distingue el rendimiento mecánico instantáneo de equipos rotativos accionados por motores eléctricos.

  • Velocidad del motor: Calcula la velocidad de rotación del eje del motor al momento, además de otros datos como el par motor, este indicador provee un claro indicador del desempeño mecánico del equipo de rotación utilizado por motores eléctricos.

  • Tipos de motor: Analiza motores de conexión directa y aquellos de sistemas de variador de velocidad (VFD) controlados con un rango de tensión/frecuencia de entre 40 y 70 Hz y un rango de onda portadora de entre 2,5 kHZ y 20 kHz.


Esperamos que este artículo te sea de utilidad para conocer más sobre este excelente producto de Fluke para realizar mediciones sumamente detalladas del desempeño de motores y calidad eléctrica en todo tipo de industria.
