Requisitos del Código de Red para Calidad de energía

Mar 8, 2019 9:33:17 AM

art-458-2

Al hablar de “Calidad de energía” nos referimos a toda la infraestructura necesaria para que un aparato eléctrico o electrónico funcione de forma óptima.

Para el consumidor esto es resultado de implementar las mejores prácticas de mantenimiento, una correcta instalación de equipos y el buen uso de los dispositivos para protección y corrección de disturbios.

A continuación te hablaremos sobre los beneficios de una buena calidad energética, los requerimientos del Código de Red para ella y nuestros equipos que te ayudarán a optimizarla.



Contenidos de este artículo:

Problemas de Calidad de Energía
Beneficios de contar con una buena Calidad de Energía
Requerimientos del Código de Red para una buena calidad de energía
Normativas de Calidad de Energía
Nuestros servicios para estar en cumplimiento con el Código de red



Problemas de Calidad de Energía

Algunos indicadores inequívocos de problemas en la calidad de energía son cuando:

  • El tiempo de vida de los equipos se acorta, por lo que el mantenimiento correctivo se incrementa.
  • Equipos críticos sufren daños de forma inesperada.
  • Ocurren eventos de pérdidas totales de energía.
  • Paros inexplicables en la línea.
  • Una gran parte del presupuesto termina siendo asignada al mantenimiento o reparaciones externas.
  • Hay muchos requerimientos de servicio técnico para muchos equipos de distintas marcas.
  • La planta comienza a perder competitividad y productividad.



Beneficios de contar con una buena Calidad de Energía

Algunas ventajas de contar con una óptima calidad de energía al seguir las mejores prácticas del Código de Red son:

  • Distorsión armónica de acuerdo a la norma.
  • Ausencia de interrupciones en el servicio eléctrico.
  • Buena regulación de la tensión eléctrica.
  • Eliminación de eventos que requieren el reinicio de equipos sensibles o de procesos.
  • Disminución o atenuación importante de los transitorios de tensión que dañan equipos sensibles.
  • Reducción del mantenimiento correctivo e incremento del predictivo.
  • Ahorro en multas por desaprovechamiento de Energía.



Requerimientos del Código de Red para una buena calidad de energía

El código de Red establece mejores prácticas de mantenimiento, la correcta instalación de equipos y el buen uso de los dispositivos de protección y corrección de disturbios para cuidar este elemento.



A) Todos los Centros de Carga deberán asegurarse de que en los puntos de conexión a la red no existan distorsiones ni fluctuaciones en la tensión de suministro causadas por sus instalaciones más allá de lo especificado.

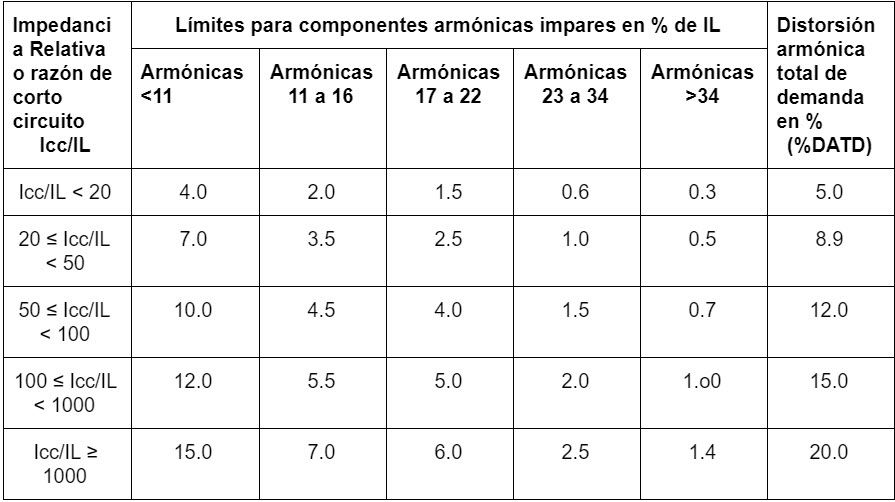

Límites de distorsión armónica máxima permisible en corriente para tensiones menores o iguales a 69 kV

tabla 4

B) Los Centros de Carga especiales deberán cumplir con los límites especificados de distorsión armónica en corrientes, fluctuación de tensión (flicker) y desbalance

de corriente. Las Centros de Carga convencionales deberán cumplir con los límites especificados de desbalance de corriente únicamente.

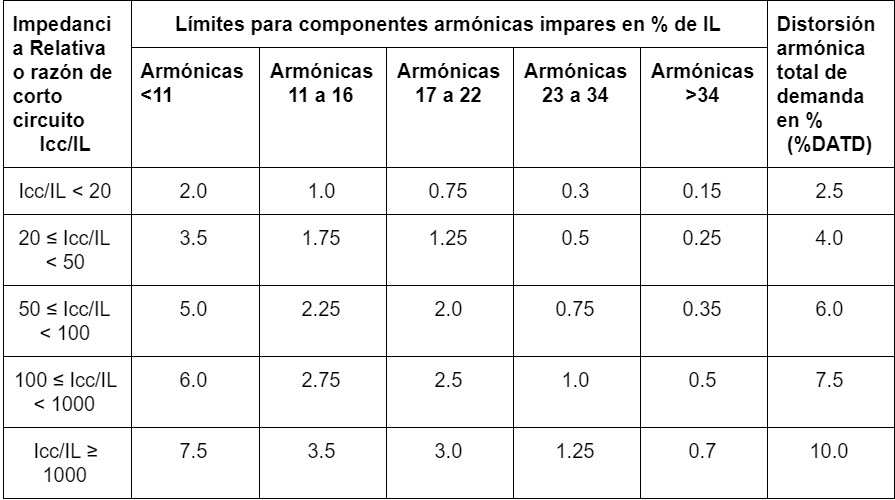

Límites de distorsión armónica máxima permisible en corriente para tensiones de 69 kV a 161 kVtabla 5



C) Variaciones periódicas de amplitud de la tensión (fluctuación de tensión o flicker). El número de variaciones por minuto, en acometidas de Media Tensión y Alta Tensión en estado estacionario.

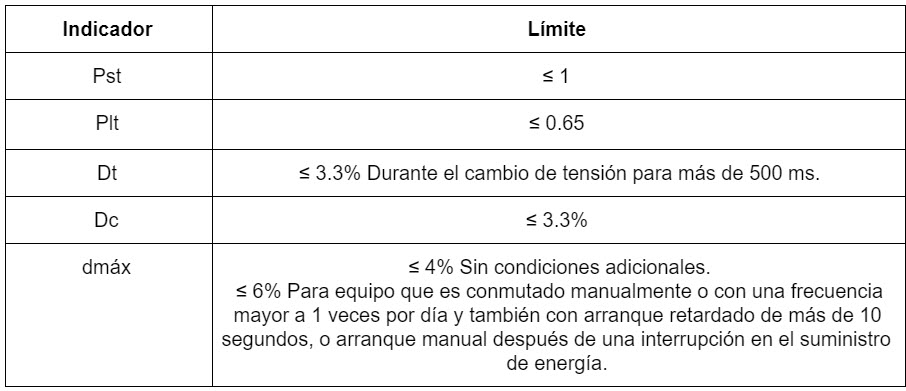

Límites de fluctuaciones de tensión

tabla 6

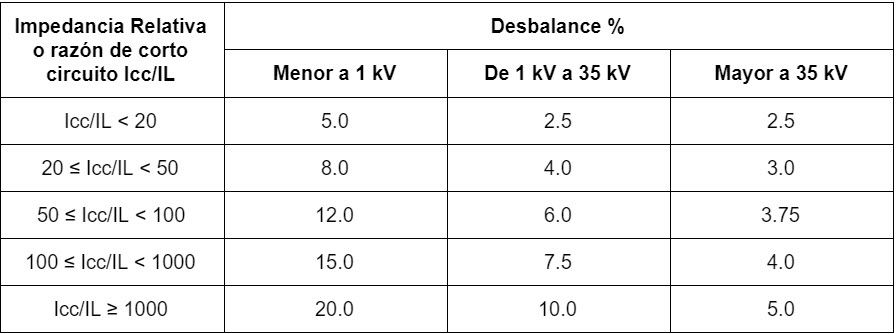

Desbalance máximo permitido en la corriente en el punto de acometida

tabla 7



Normativas de Calidad de Energía

Existen dos normas que reglamentan este aspecto:

  • UNE: EN50160
  • CEI: 61000-4-30

Dichas normas establecen lo siguiente en el punto de entrega al cliente (acometida):

1. Las características principales de la tensión suministrada por una red general de distribución en baja tensión y en media tensión en condiciones normales de operación.

2. Indica los límites o los valores de las características de la tensión que todo cliente tiene derecho a esperar:

  • Baja tensión: Hasta 1 KV
  • Media tensión: Desde 1KV hasta 35 KV

3. Define y describe los valores que caracterizan a la tensión de alimentación suministrada:

  • Frecuencia
  • Amplitud
  • Forma de onda
  • Simetría

Estas características se encuentran sujetas a variaciones debido a:

  • Modificación de carga de la red
  • Perturbaciones emitidas por ciertos equipos
  • Efectos debido a causas externas

4. Define los métodos de medida de la calidad eléctrica y la interpretación de los resultados de los parámetros que definen la calidad eléctrica en los sistemas de alimentación a 50 o 60 Hz.

Dichos métodos de medida deben permitir al usuario la obtención de resultados fiables, repetibles y comparables, independientemente de los instrumentos utilizados y sus condiciones ambientales.

5. Para cada parámetro a medir, se establecen dos clases de requerimientos en la medida:

Clase A: Es el requerimiento de medida más exigente y se debe ser empleado cuando sean necesarias medidas precisas:

  • En aplicaciones de tipo contractual
  • Para verificar el cumplimiento de normas para dirimir disputas
  • Etc.

Clase B: Con un menor nivel de exigencia, es recomendable para:

  • Hacer diagnósticos
  • Hacer un seguimiento de Calidad de Energía en una instalación
  • Etc.



Nuestros servicios para estar en cumplimiento con el Código de red

En Risoul contamos con productos y servicios para ayudar a nuestros clientes a estar en cumplimiento con los nuevos requerimientos de esta normativa:

  • Soluciones de nuestras distintas marcas (PowerTec, Rockwell Automation, Eaton, Fluke,etc), entre ellas:
    • Analizadores de la energía y de la calidad eléctrica 435 Serie II Fluke
    • Analizador de motor y de calidad eléctrica Fluke 438-II
  • Comisionamiento y Puesta en Marcha
  • Estudios de Calidad de Energía
  • Estudio de Tierras
  • Estudio de Corto Circuito y Coordinación de Protecciones
  • Estudio Arc Flash
  • Actualización de Ingenierías
  • Reparaciones
  • Modernizaciones
  • Retrofits



Evita costosas multas con ayuda de los productos de nuestras marcas que te ayudarán a contar un con suministro de energía limpio y confiable

Acércate a nuestros asesores expertos para conocer cuál es la mejor solución para tu compañía e intégrate a la nueva era.
