Requerimientos del Código de Red para la industria

Feb 22, 2019 5:55:05 PM

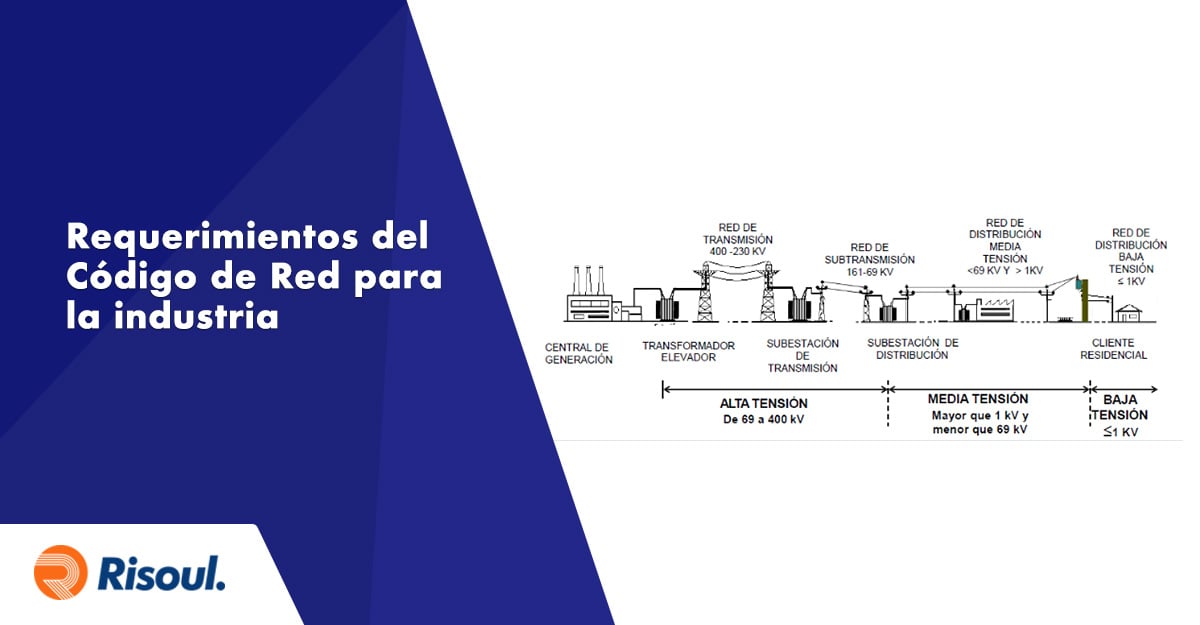

art-455El Código de Red es nueva reglamentación que comenzará a estar en vigor el día Lunes 8 de abril del 2019, trayendo una gran transformación de las leyes para optimizar la calidad del suministro eléctrico en la industria en México.

Esta norma está pensada para evitar el ingreso de contaminación eléctrica, protegiendo la integridad de los sistemas eléctricos y proporcionando una mayor calidad energética.


Conoce más sobre los requisitos y ventajas que conlleva el nuevo Código de Red para la industria.



Contenidos de este artículo:
Nuevos retos del Código de Red para las empresas
Requerimientos del Código de Red en los centros de carga
1. Frecuencia
2. Tensión
3. Desbalance
4. Calidad de energía



Nuevos retos del Código de Red para las empresas

El reto principal que esta normativa traerá consigo es el de mejorar la calidad de energía eléctrica del sistema eléctrico nacional, por lo que los usuarios deberán centrarse en cuidar las variables eléctricas de mayor impacto en su calidad energética:


1) Voltaje (Transitorios de Tensión)

2) Frecuencia

3) Factor de Potencia

4) Calidad de Energía

  • Armónicas de Corriente
  • Fluctuación de tensión (Flicker)
  • Desbalance en Corriente


Requerimientos del Código de Red en los centros de carga

A continuación te hablaremos sobre los requisitos para cada una de estas variables:

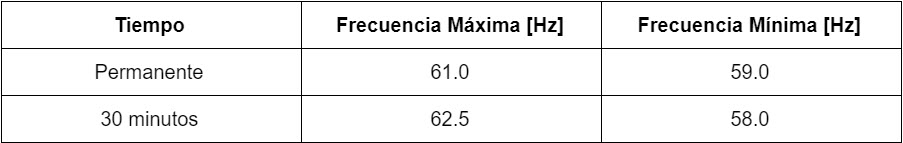

1. Frecuencia

Los Centros de Carga deberán ser capaces de soportar variaciones de frecuencia y permanecer conectados, de acuerdo a lo establecido en la Tabla :

tabla 1

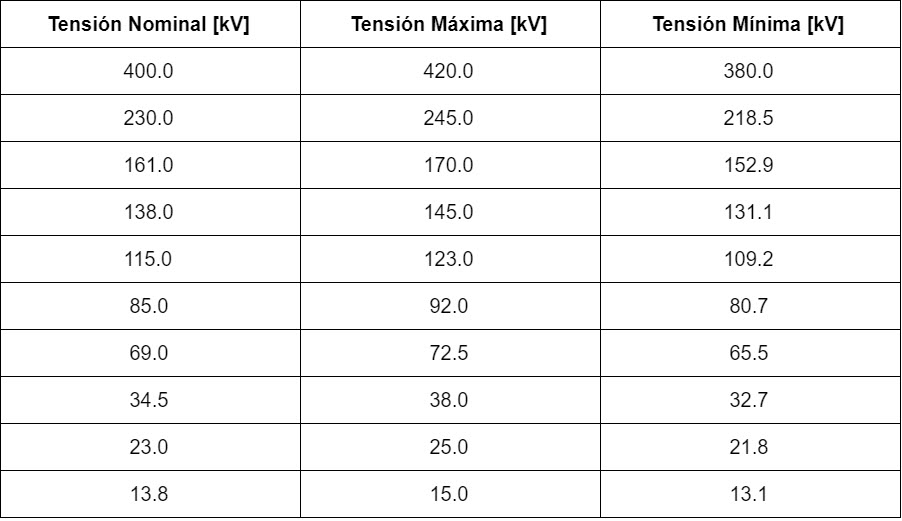

2. Tensión

Los Centros de Carga deberán soportar variaciones de tensión de forma

permanente y seguir conectados de acuerdo a los valores de la tabla

siguiente:

tabla 2



Y en condiciones distintas al Estado Operativo Normal, los Centros de Carga

deberán soportar variaciones de tensión de manera temporal hasta por 20

minutos y seguir conectados de acuerdo a los valores de esta tabla:

tabla 3





3. Desbalance

Un sistema trifásico se encuentra desbalanceado cuando:

  • Los ángulos de desfasaje entre las tensiones del mismo no son iguales.
  • Los módulos de la componente fundamental de las tensiones del sistema no son iguales.

Esto ocurre por lo general cuando a un sistema que originalmente estaba balanceado, se le agregan cargas de una fase sin balancearlas correctamente.


Este fenómeno conlleva importantes consecuencias negativas para las redes de distribución:

  • Pérdidas adicionales por calentamiento.
  • Disminución en la eficiencia de los motores de inducción trifásicos tan comunes en la industria.

De acuerdo a la norma IEEE 1159 un desbalance de 3.5% en la tensión puede resultar en un 25% de aumento en el calentamiento de algunos motores.


La oferta de reguladores  varía según la aplicación y parámetros de operación.



4. Calidad de energía

Este concepto se refiere a toda la infraestructura necesaria para que un aparato eléctrico o electrónico operen de forma óptima.

El código de Red establece mejores prácticas de mantenimiento, la correcta instalación de equipos y el buen uso de los dispositivos de protección y corrección de disturbios para cuidar este elemento.


A) Todos los Centros de Carga deberán asegurarse de que en los puntos de conexión a la red no existan distorsiones ni fluctuaciones en la tensión de suministro causadas por sus instalaciones más allá de lo especificado.


Límites de distorsión armónica máxima permisible en corriente para tensiones menores o iguales a 69 kV

tabla 4



B) Los Centros de Carga especiales deberán cumplir con los límites especificados de distorsión armónica en corrientes, fluctuación de tensión (flicker) y desbalance

de corriente. Las Centros de Carga convencionales deberán cumplir con los límites especificados de desbalance de corriente únicamente.


Límites de distorsión armónica máxima permisible en corriente para tensiones de 69 kV a 161 kV



tabla 5

C) Variaciones periódicas de amplitud de la tensión (fluctuación de tensión o flicker). El número de variaciones por minuto, en acometidas de Media Tensión y Alta Tensión en estado estacionario.


Límites de fluctuaciones de tensión



tabla 6



Desbalance máximo permitido en la corriente en el punto de acometida

tabla 7





5. Distorsión Armónica

Es el grado de deformación de una señal periódica a comparación con una función Senoidal Pura, expresado de forma porcentual.

La electrónica de Potencia juega un papel importante en el mercado industrial y de control así como el médico, cómputo y por supuesto el de la iluminación eficiente.



Consecuencias de la Distorsión Armónica

  • Sobrecalentamiento de hilos neutros.
  • Disparo inesperado de interruptores termomagnéticos.
  • Saturación de transformadores.
  • Fallas repentinas en equipos de computo.
  • Resonancia.
  • Caída drástica del “Factor de Potencia”.
  • Multas por parte de la compañía suministradora.



6. Sensibilidad de las cargas

Todas las cargas son diferentes y sensibles a los impulsos:

  • Microprocesadores, aplicaciones de conteo, detección del punto de voltaje cero en la línea de CA.
  • Sensibles a caídas y aumentos momentáneos de voltaje o reducciones planificadas de tensión.
  • Motores, compresores (calefacción y aire acondicionado), equipos de prueba y medición, iluminación.
  • Sensibles a la interrupción del suministro.
  • Computadoras, sistema de almacenamiento de datos, sistemas de alarmas, equipos de seguridad.



Evita costosas multas con ayuda de los productos de nuestras marcas que te ayudarán a contar un con suministro de energía limpio y confiable.



Acércate a nuestros asesores expertos para conocer cuál es la mejor solución para tu compañía e intégrate a la nueva era.
