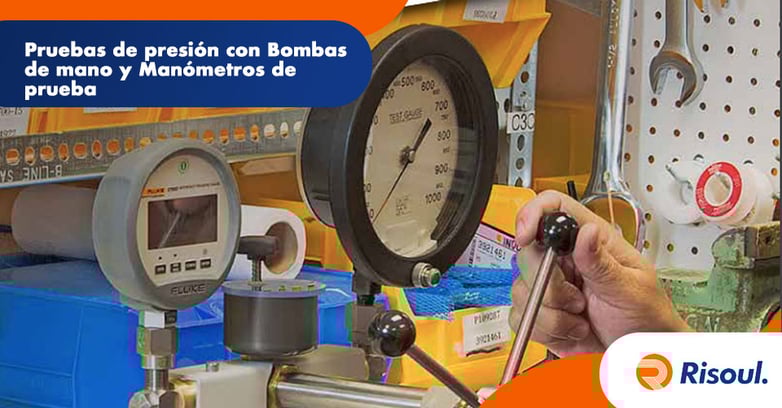

Pruebas de presión con Bombas de mano y Manómetros de prueba Fluke
Nov 23, 2018 11:33:20 AMEs vital utilizar el manómetro y la bomba correctos compatibles con la aplicación de prueba a mano a realizar. Un importante indicador de ello es que el dispositivo de prueba debe ser de 4 a 10 veces más preciso que el dispositivo que se está probando.
Para conseguir esto hay que coincidir la medición que realizará lo más cerca posible del valor de escala completa del manómetro de prueba para obtener la mejor precisión posible del manómetro.
En esta ocasión queremos hablarte sobre los pasos para llevar a cabo una prueba de presión en campo con herramientas Fluke y nuestras herramientas para este proceso.
Contenidos de este artículo
Pasos al realizar una prueba de presión con Fluke
Equipos Fluke para pruebas de presión confiables
Pasos al realizar una prueba de presión con Fluke
Para realizar la prueba con ayuda de la bomba de mano y un manómetro el usuario debe seguir los siguientes pasos:
1. Realizar el montaje del manómetro en la misma orientación, ya sea horizontal o que el proceso.
2. Montar en forma vertical el manómetro de referencia (2700G).
3. En el caso de comparadores hidráulicos, antes cebar el líquido con la bomba de cebado para quitar cualquier rastro de burbujas.
4. Hay que distribuir los puntos de medición uniformemente en el rango de calibración y utilizar a su conveniencia la fuente de presión con bomba manual de hasta 300 psi y posteriormente usar un suministro externo de presión.
5. En el caso de comparadores de gas, emplear una prensa de tornillo de ajuste fino o una válvula de aguja fina para medir la presión con la mayor precisión posible.
6. Usar la prensa de tornillo para la fuente y el ajuste fino de la presión en el caso de modelos hidráulicos.
7. La fuente de la presión puede ser ajustada hasta que el dispositivo en pruebas indique una presión nominal o el manómetro de referencia lea la presión nominal correctamente.
Conoce mas productos Fluke.
Descarga nuestro [ Catálogo Fluke ]
Equipos Fluke para pruebas de presión confiables
Algunos productos de Fluke ideales para este tipo de inspecciones son los siguientes:
1. Manómetros de comprobación de precisión 700G de Fluke
Equipos diseñados para todo tipo de requerimientos de calibración de presión, proporcionan excelentes mediciones y una gran precisión.
- Sumamente resistente y de fácil uso.
- Mediciones de presión absoluta de 15, 30, 100, 300 psia.
- En 23 variables distintas de tamaños.
- Precisión de referencia del 0.04% de lectura.
- Registro de hasta 8.493 mediciones de presión en la memoria.
- Garantía de 3 años.
- CSA clase I, división 2 grupos de clasificación A-D.
- Clasificación de seguridad ATEX: II 3 G Ex nA IIB T6.
2. Kit de presión de prueba neumática Fluke 700PTPK2
Este kit de bomba de presión neumática es sumamente resistente y proporciona resultados confiables con gran rapidez.
- Genera presiones de hasta 600 psi.-Incluye una bomba manual neumática 700PTP-1, mangueras, adaptadores de prueba premium y un estuche.
- Genera una presión de hasta 600 psi/40 bares con la bomba de prueba.
- Viene con un kit premium incluido de manguera de pruebas para transmisor 700TTH 5K. No necesita herramientas y adaptadores para conectar al dispositivo de presión a inspeccionar.
- El estuche rígido protege la bomba y el manómetro, para permitir al manómetro seguir conectado a la bomba.
Puedes encontrar ambos productos en los kits de bombas 700PTPK o 700HTPK para una solución completa de comprobación de la presión de hasta 600 psi con la bomba neumática PTP-1 y hasta 10.000 psi con la bomba hidráulica.
Esperamos que este artículo te sea de utilidad para sacar el máximo provecho de tus herramientas Fluke. Realiza excelentes mediciones en campo y cuenta con datos precisos que te ayuden a ser más eficiente.
