¿Por qué utilizar un filtro activo para mitigación de armónicos en nuestra red eléctrica?

Sep 7, 2023 9:08:56 AM

938La presencia de armónicos en los sistemas actuales puede causar problemas que afectan tanto a la calidad del suministro eléctrico como al rendimiento de nuestros equipos. Para solucionar esta problemática en Risoul contamos con filtros activos de armónicos capaces de mitigar los armónicos no deseados.



En este artículo te hablaremos sobre las tres funciones principales de un filtro activo de armónicos: reducir el nivel de armónicos, equilibrar las fases y corregir el factor de potencia.



Contenido de este artículo:
Reducción del nivel de armónicos
Equilibrio de fases
Corrección del factor de potencia
Soluciones Risoul





Reducción del nivel de armónicos

Los filtros activos monitorean continuamente la forma de onda de corriente y tensión en tiempo real para generar una corriente inversa de igual magnitud, pero en fase opuesta al armónico no deseado.



Al suministrar esta corriente inversa, el filtro activo cancela o reduce el armónico no deseado, mejorando así la calidad del suministro eléctrico. Esta función es esencial para evitar problemas como el sobrecalentamiento de equipos y la distorsión de formas de onda.



Equilibrio de fases

Otra función de los filtros activos de armónicos es equilibrar las fases en un sistema eléctrico. Las cargas desequilibradas generan corrientes y tensiones asimétricas, resultando en un aprovechamiento ineficiente de la energía y una mayor pérdida de potencia.

Los filtros activos de armónicos pueden medir y controlar las diferencias de corriente y tensión entre las fases y compensar las desviaciones existentes. Al equilibrar las fases, se mejora la eficiencia energética y se reducen las pérdidas en el sistema.





Corrección del factor de potencia

El factor de potencia nos indica la eficiencia con la que se utiliza la energía eléctrica. Sabemos que un factor de potencia bajo resulta en penalizaciones económicas por la ineficiencia energética y la sobrecarga en la red eléctrica.

Los filtros activos de armónicos corrigen y mejoran el factor de potencia mediante el suministro de una corriente compensatoria en fase con la tensión de entrada. Al ajustar la relación entre la corriente y la tensión, el filtro activo de armónicos reduce la cantidad de energía reactiva consumida y mejora el factor de potencia.





Soluciones Risoul

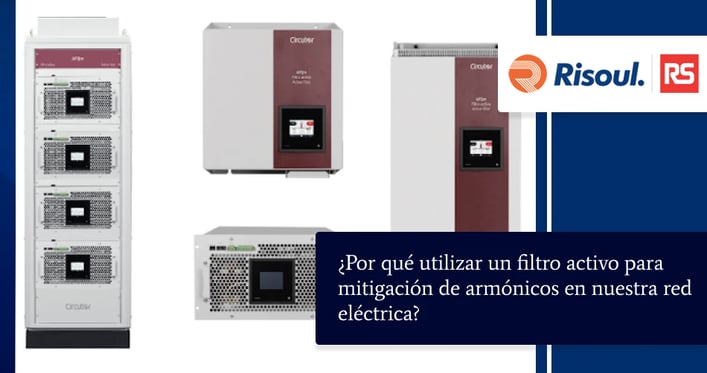

En Risoul brindamos filtros activos de armónicos de la marca Circutor. Los filtros activos con tecnología multinivel AFQm, constituyen una solución completa para resolver los problemas de calidad ocasionados tanto en instalaciones trifásicas industriales como comerciales o de servicios, no únicamente por los armónicos, sino también por el consumo de potencia reactiva

Si te gustó este artículo o tienes algún comentario te invitamos a compartirlo en nuestro apartado de comentarios.
