Módulos de comunicación InRAX de Prosoft para una mejor compatibilidad con ControlLogix

Feb 10, 2017 5:23:26 PM

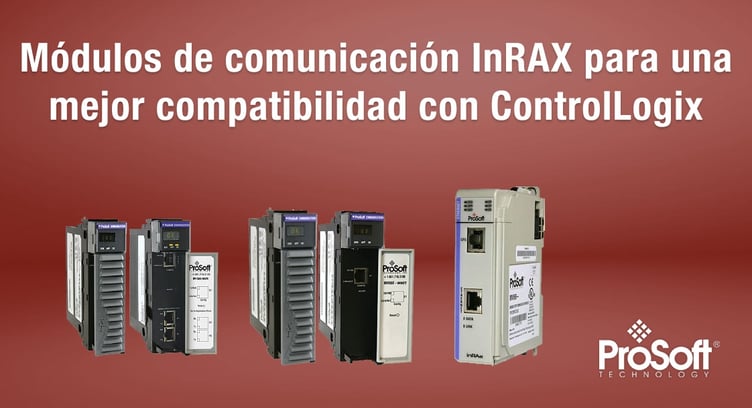

modulos inrax prosoftLos módulos InRAX de Prosoft son utilizados para comunicar dispositivos de otras marcas que no manejan las comunicaciones típicas de Allen Bradley, con los equipos ControlLogix de este proveedor.


En este artículo te compartimos todo sobre estos productos de Prosoft: sus ventajas, consideraciones y algunos modelos de la línea.



Contenidos de este artículo:
Beneficios de utilizar los módulos de comunicación InRAX de Prosoft
MVI56E-MCM - InRAX Modbus RTU de Prosoft
MVI56E-MNET - inRAX MVI56E Modbus TCP/IP Cliente/Servidor
MVI69-MNET - InRAx Modbus TCP/IP de Prosoft



Beneficios de utilizar los módulos de comunicación InRAX de Prosoft

Algunas de las ventajas de estos módulos de Prosoft son:

  • Pueden comunicar los equipos Allen Bradley con controles distribuidos de otras marcas
  • Van montados directamente sobre los chasis de ControlLogix y CompactLogix
  • Pueden fungir como el master de controladores que no manejen comunicación ethernet IP, devicenet, o controlnet
  • Pueden ser conectados en el mismo lugar que el equipo que van a comunicar
  • El equipo se configura desde el mismo programa Studio 5000 sin necesidad de tocar el ControlLogix
  • Al tener un AOP, la configuración desde el módulo es más rápida y sencilla


MVI56E-MCM - InRAX Modbus RTU de Prosoft

Este equipo permite a los procesadores ControlLogix® de Rockwell Automation® conectarse directamente a los dispositivos mediante el protocolo de comunicación Modbus Serial RTU/ASCII.


Especificaciones

  • Con una velocidad es de 110 baudios a 115.2 kbps/seg
  • Maneja el modo RTU con CRC-16 y el modo ASCII con LRC error check in
  • Puede trabajar como master o slave
  • RTS time of delays va de 0 hasta 65,535 milisegundos

Consideraciones

  • Si se sobrepasa 65,535 milisegundos puede tener problemas para comunicarse
  • El tamaño de los datos solamente puede ser de entre 7 y 8 bits


MVI56E-MNET - inRAX MVI56E Modbus TCP/IP Cliente/Servidor

Con este equipo se puede establecer una interacción entre los PACs (Programable Automation Controlers) de Rockwell Automation y una amplia variedad de instrumentos y dispositivos compatibles con el protocolo Modbus TCP/IP.


Especificaciones

  • La velocidad del módulo es de 10/100 mbps/seg
  • La media es de RJ45 Cat. 5
  • Puede ser máster (cliente) ó slave (server)


Precauciones

  • El equipo no puede trabajar la doble función de master y slave al mismo tiempo
  • Antes de comprarlo es importante definir cuantos equipos estarán conectados por comunicación MODBUS, TCP ó IP
  • Soporta únicamente 10 servidores comunicados a la misma tarjeta en modo slave
  • Transmite los siguientes códigos en función: 1,2,3,4,5,6,7, 15 y 16
  • La configuración del equipo debe ser desde el Studio 5000


MVI69-MNET - InRAx Modbus TCP/IP de Prosoft

Este modelo está diseñado para permitir que los procesadores CompactLogix® interactúen con otros dispositivos compatibles con el protocolo Modbus TCP/IP.


Especificaciones

  • La velocidad del módulo es de 10/100 mbps/seg
  • La media es de RJ45 cat 5
  • Puede ser master (cliente) o slave (server)
  • La configuración se realiza a través del sitio web de Prosoft

Consideraciones

  • El equipo no puede trabajar la doble función de master y slave al mismo tiempo
  • Antes de comprarlo es importante definir cuantos equipos estarán conectados por comunicación MODBUS, TCP ó IP
  • Todos los datos de mapeo en MODBUS son con registro 40,001
  • La configuración del equipo debe ser desde el Studio 5000
  • Soporta Micrologix 1500 (LRP)


Esperamos que este artículo te sea de utilidad para que puedas aprovechar todas las ventajas que esta excelente tecnología de Prosoft para tus aplicaciones de compatibilidad entre equipos de tu planta.
