Mejor Seguridad de tus tableros con indicadores de voltaje Grace

Jan 23, 2017 10:00:00 AM

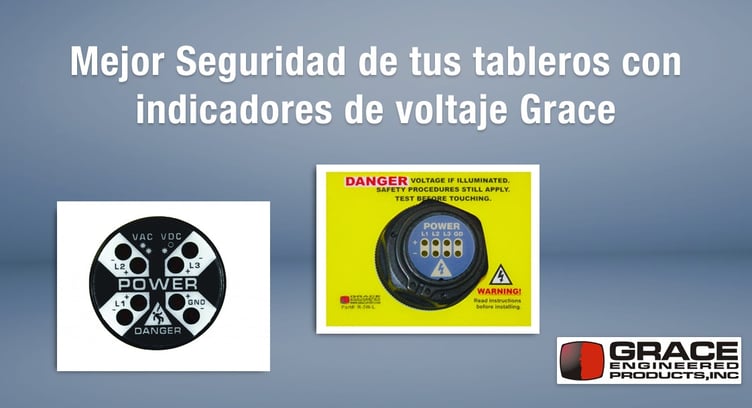

Grace_1.jpgLos indicadores de voltaje de Grace son accesorios para los tableros y son utilizados en la parte de seguridad en LOTO.


LOTO consiste en desconectar la energía eléctrica, la verificación de la disipación de la misma y su bloqueo para la seguridad del personal. Por lo que estos productos de Grace entran en la parte de verificación.



Contenidos de este artículo:
Características de los indicadores de voltaje de Grace
Beneficios de utilizar los indicadores de voltaje Grace
Indicador de voltaje Grace R-3W
Indicador de voltaje Grace R-3F2-L72
Indicador de voltaje Grace con montaje flexible R-3D2
Indicador de voltaje Grace para media tensión R-1VL003



Características de los indicadores de voltaje de Grace

Estos indicadores son accesorios visuales que nos ayudan en la verificación de la presencia de voltaje en un tablero eléctrico.


Algunas de sus características son:

  • El indicador tiene 3 fases para cada una de las líneas, las cuales se conectan a la línea principal del tablero.
  • Es un accesorio simple con forma de cilindro de 10 cms de largo, con 4 cables de dos metros en la parte de atrás. Cada cable cuenta con 3 fases y la conexión a tierra.
  • Se montan en la parte frontal del tablero eléctrico para indicar la presencia o ausencia de voltaje sin la necesidad de exponerse a peligros de descargas y arcos eléctricos.
  • Proveen una verificación de voltaje visual 24/7 detectando pérdidas de voltaje en cada fase.
  • Ayudan a complementar el procedimiento de Lockout Tagout según la norma OSHA 1910.147 y NFPA 70E en la parte de verificación de energías peligrosas.
  • El indicador cuenta con 4 LED’s tipo industrial para la verificación 3 fases y un indicador de puesta a tierra, con un cableado de 2 mts de longitud.
  • El tamaño del equipo es de 30mm de diámetro para un fácil montaje.

Beneficios de utilizar los indicadores de voltaje Grace

Al trabajar con estos productos de Grace, podrás obtener las siguientes ventajas:

  • Permiten que el trabajador realice el mantenimiento de forma segura, rápida y libre de peligros eléctricos al verificar el voltaje.
  • Prevenir arcos eléctricos y descargas eléctricas hacia el trabajador.
  • Cumplimiento normativo ante la NFPA 70E y OSHA 1910.147.
  • Permite que el técnico realice el procedimiento de Lockout/Tagout más rápido y seguro verificando la disipación de la energía peligrosa.
  • Detección de pérdidas de fases en cada una de ellas, evitando fallas a los equipos por bajo voltaje.
  • Reducción de los accidentes por arcos eléctricos, verificando el cero voltaje desde el exterior del tablero eléctrico.
  • Cumplimiento Normativo ante la NFPA 70E y OSHA 1910.147 para procedimientos de LOTO.
  • Reducción del uso de EPP al interactuar dentro del tablero.


Indicador de voltaje Grace R-3W

Es un dispositivo de verificación de cero voltaje para tableros electricos. Hace más rápido y seguro el procedimiento de LOTO, evitando accidentes ante descargas o arcos eléctricos

Especificaciones

  • Verificación  visual mediante LED’s parpadeantes o sólidos para indicar la presencia o ausencia de voltaje para las 3 fases.
  • Construcción robusta de policarbonato para la seguridad eléctrica.
  • Diámetro de montaje 30mm, con 4 cable de 2 mts, con opción a etiqueta adhesiva con información de advertencia.
  • Cumplimiento normativo en la verificación de cero voltaje según la OSHA 1910.147 y NFPA 70E.

Consideraciones: Su rango de operación es de: Voltaje en Directa 30-1000 Vdc y Voltaje en Alterna 40-750Vac


Indicador de voltaje Grace R-3F2-L72

Dispositivo de verificación de cero voltaje para tableros eléctricos, que ayuda a hacer más rápido y seguro el procedimiento de LOTO evitando accidentes ante descargas o arcos eléctricos.

Especificaciones

  • Construcción robusta de policarbonato para la seguridad eléctrica.
  • Cumplimiento normativo ante zero voltaje en la parte exterior del tablero gracias al cable de fibra óptica.
  • Verificación visual mediante LED’s parpadeantes o sólidos  para indicar la presencia o ausencia de voltaje para las 3 fases.
  • Diámetro de montaje 30mm, con 4 cable de 2 mtrs. opción con etiqueta adhesiva con información de advertencia.
  • Cumplimiento normativo en la verificación de cero voltaje según la OSHA 1910.147 y NFPA 70E

Consideraciones: Su rango de operación es de Voltaje en Directa 20-1000 Vdc, Voltaje en Alterna 20-600Vac


Indicador de voltaje Grace con montaje flexible R-3D2

Este indicador es utilizado para una fácil identificación de presencia o ausencia de voltaje para evitar descargas eléctricas al personal a media tensión, haciendo la desconexión más segura.


Su montaje flexible le permite ser instalado en cualquier tablero o equipo eléctrico mediante conectores M20 ó ¾” Conduit.

Especificaciones

  • Utiliza LED’s parpadeantes o sólidos.
  • De construcción robusta con policarbonato para la seguridad eléctrica.
  • Con opción de 4 o 5 cables para conexiones delta o estrella.
  • Cumplimiento normativo en la verificación de cero voltaje según la OSHA 1910.147 y NFPA 70E

Consideraciones: Rangos de operación de Voltaje en Directa 20-1000 Vdc y Voltaje en Alterna 20-600Vac.



Indicador de voltaje Grace para media tensión R-1VL003

Recomendado para verificación visual mediante LED’s para indicar la presencia o ausencia de voltaje, con un indicador para cada una de las 3 fases.

Especificaciones

  • Con cumplimiento normativo en la verificación de cero voltaje según la norma NFPA 70E.
  • Amplia flexibilidad en el montaje para una visualización más rápida y segura.

Consideraciones: Su rango de operación es de 2KVA – 42KVA.


Esperamos que este artículo sobre los indicadores de voltaje Grace te sea de utilidad para que puedas conocer más sobre estos excelentes productos para tus proyectos de LOTO.
