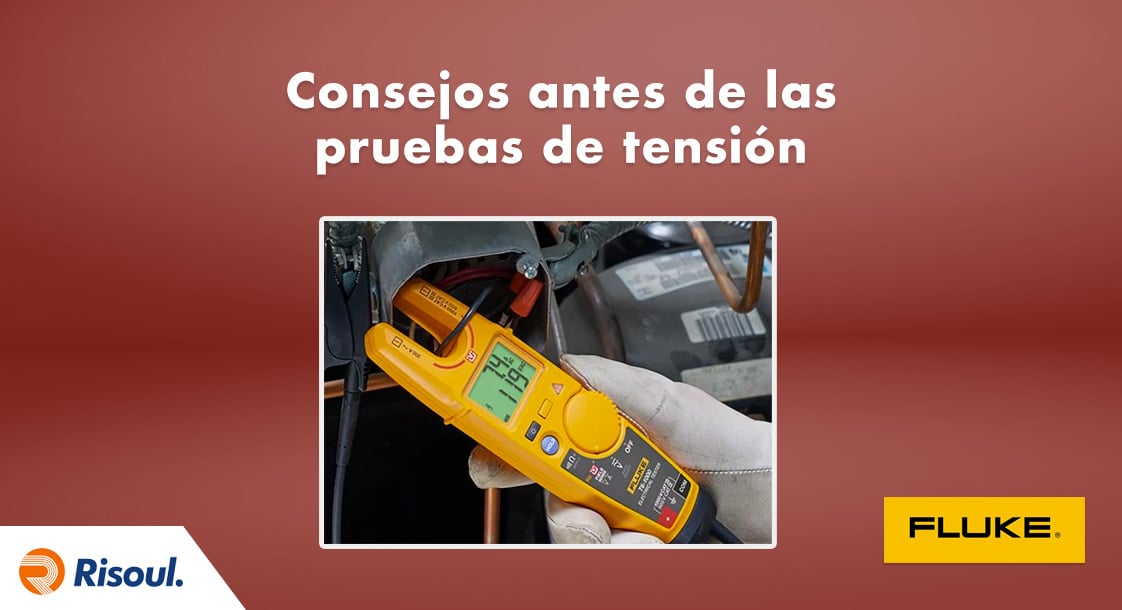

Consejos antes de realizar pruebas de tensión

Jan 11, 2019 5:40:10 PM

Consejos antes de realizar pruebas de tensiónAunque las pruebas de ausencia de tensión suelen ser un proceso muy puntual y directo, deben ser realizadas con especial cuidado para evitar el riesgo de descargas, lesiones o hasta la muerte del técnico que las realiza.


En este artículo te hablaremos sobre los pasos recomendados antes de realizar pruebas de tensión y los productos Fluke útiles para ello.



Contenidos de este artículo:

1. Verificar que la herramienta proporciona lecturas confiables de tensión
2. Inspeccionar la herramienta de prueba
3. Revisar los cables de prueba
4. Utilizar el equipo de protección personal correcto
5. Seguir los procedimientos de bloqueo y etiquetado
Equipos Fluke para pruebas de tensión



1. Verificar que la herramienta proporciona lecturas confiables de tensión

El estándar 70E de la NFPA establece la necesidad de verificar el funcionamiento del instrumento de prueba en una fuente de tensión conocida previamente a la realización de la prueba de ausencia de tensión y después de la misma.


Es aconsejable conectar el equipo a una toma o una unidad de prueba con valores de tensión conocidos para corroborar que funciona de forma normal. Ya que de lo contrario, los datos sobre la tensión obtenidos no serán confiables.


Conoce mas productos Fluke.

Descarga nuestro [ Catálogo Fluke ]



2. Inspeccionar la herramienta de prueba

Algunos elementos a revisar son los siguientes:

  • Correcto cambio entre funciones durante la operación del interruptor del selector.
  • Suave y fácil giro del mismo sin atascos.
  • Presencia de defectos obvios en el estuche o el equipo de medición.
  • Correcto funcionamiento de la visualización o detalles como dígitos que aparecen y se desvanecen continuamente.
  • Si el instrumento cuenta con la clasificación CAT correcta para la parte del sistema eléctrico en la que será utilizado.

3. Revisar los cables de prueba

Los daños en los cables no son fácilmente detectables, los cuales pueden resultar dañados con facilidad durante su uso o por culpa de un inadecuado almacenamiento, por lo que lo más seguro para la seguridad del personal es reemplazarlos de forma anual ya que son materiales desechables y con un bajo costo.


Algunos factores a revisar durante la prueba son:


  • Posibles daños como roturas o cortes en los aislamientos, o señales de desgaste como decoloración o partes aplastadas.
  • Estado de los extremos de la sonda, si están rectos, correctamente apretados y sin daños.

4. Utilizar el equipo de protección personal correcto

Es vital utilizar EPP que cumpla con la norma NFPA 70E, hasta que sea totalmente seguro que el equipo o área se encuentra sin energía. Entre mayor sea el riesgo de descargas eléctricas, será mayor el nivel del equipo de protección personal requerido para arcos eléctricos para proteger de un posible incidente de descargas eléctricas.


El EPP básico para la protección del trabajador incluye:

  • Guantes aislantes
  • Tapones de oídos
  • Lentes de seguridad
  • Herramientas aislantes
  • Protección facial, caretas
  • Ropa resistente a las descargas


5. Seguir los procedimientos de bloqueo y etiquetado

La normativa NFPA 70E establece que aquellos que trabajan en conductores y componentes de circuito expuestos que operen a 50 voltios o más cuenten con dispositivos y procedimientos de bloqueo/etiquetado, además de asistir a una capacitación previa.


Para un correcto proceso de etiquetado es necesario seguir estos pasos:

1. Aplicar puestas a tierra temporales protectoras.

2. Asegurarse de que no haya conductores sin protección que sigan energizados.

3. Revisar que hay una conexión limpia y ajustada en el punto de puesta a tierra.

4. Una vez finalizado el proceso de bloqueo/etiquetado, utilizar el equipo de protección personal EPP y los instrumentos de prueba de tensión adecuado.

5. Probar los equipos de prueba de tensión.


Equipos Fluke para pruebas de tensión

Algunos de los modelos más populares de Fluke para este tipo de pruebas son:


1. Comprobador eléctrico T6-1000

  • Con tecnología FieldSense para medir tensión CA, corriente y frecuencia sin necesidad de contacto eléctrico con la tensión.
  • Visualización simultánea de tensión y corriente.
  • Acceso a todas las medidas de alimentación eléctrica para solucionar los problemas con la mayor eficiencia.
  • Para mayor comodidad admite la correa magnética opcional TPAK de Fluke.

2. Fluke T6-600 Electrical Tester

  • Verdadero valor eficaz en tensión y corriente.
  • 1 a 600 V CA y 0,1 a 200 A CA.
  • Funciona con cables hasta AWG 4/0 (120 mm2) con una apertura de la mordaza de 17,8 mm.
  • Garantía de 2 años, ampliable a 4 mediante el registro del equipo.



Esperamos que este artículo te sea de utilidad para sacar el máximo provecho de tus herramientas Fluke. Realiza excelentes mediciones en campo y cuenta con datos precisos que te ayuden a ser más eficiente.
