Conoce todo sobre el Sistema 3000 Dynasphere de Erico

La marca ERICO ha dedicado constantemente tiempo y recursos a la investigación del proceso de protección contra descargas atmosféricas a través de años de investigación que incluyeron estudios en campo a largo plazo. Esto le ha permitido desarrollar una variedad de estándares de protección contra descargas atmosféricas a nivel mundial.

En este artículo te compartimos todo sobre las ventajas, componentes y usos del Sistema 3000 Dynasphere de la marca Erico.

Contenidos de este artículo:
¿Qué es el Sistema 3000 (Dynasphere) de Erico?
Ventajas del sistema Sistema 3000 (Dynasphere)
Componentes del Sistema 3000 de Erico
Consideraciones con el Sistema 3000 de Erico

¿Qué es el Sistema 3000 (Dynasphere) de Erico?

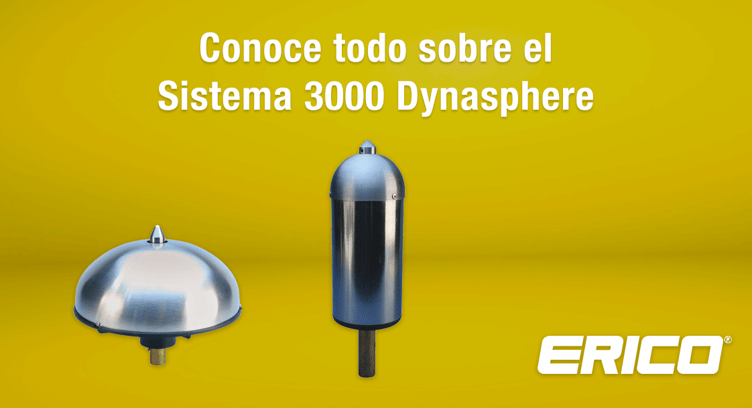

El sistema Dynasphere 3000 de Erico consiste en un pararrayos dinámico que sirve para proteger las instalaciones de descargas atmosféricas (rayos) generados durante tormentas eléctricas.

Cuenta con una punta Franklin mejorada con un domo semi-esféricc (patentado por Erico) que se encuentra acoplado capacitivamente al campo eléctrico para proteger ciertas áreas en caso de una descarga atmosférica.

Cuando el voltaje es lo suficientemente alto entre domo y punta, se crea un arco a través del entrehierro entre la esfera y la punta aterrizada. Dicho arco provee dos grandes beneficios:

• Genera un gran número de electrones libres necesarios para iniciar una trayectoria ionizada ascendente.

• Genera un incremento “fijo” en el campo eléctrico sobre la terminal aérea, lo cual otorga la energía adicional para iniciar y convertir un líder ascendente con la velocidad de propagación adecuada.

Ventajas del sistema Sistema 3000 (Dynasphere)

Algunos de los beneficios que puedes obtener de la instalación de este sistema son:

• El lider ascendente generado a partir de la punta intercepta al rayo en una distancia que se traduce en una área de cierto radio, lo cual asegura una completa protección  dentro de este rango.


• El cable patentado por Erico, sirve como conductor de bajada para una mayor protección para la estructura, lo cual ayuda a que el rayo no pase a la misma debido a su aislamiento.


• Gracias al diseño de domo de este sistema de Erico, no se genera corriente espacial corona que inhibe la intercepcion del rayo.


• Mayor seguridad, ya que el cable provee una mayor protección y ayuda a que la descarga llegue a tierra sin causar daños a los equipos eléctricos a su alrededor.


• Si se realiza un buen mantenimiento a los equipos, estos pueden durar de 20 a 30 años.


• Con el plan de proteccion de seis puntos se evita daños a las tarjetas o demás equipos, lo que disminuye la necesidad de reemplazos constantes de partes o equipos completos.


• Erico brinda directamente la capacitación al personal que va a instalar el sistema.


• Esta capacitación se proporciona en cualquier lugar de la República Mexicana sin costo alguno.


• Después de la venta de los equipos Erico, el proveedor hace una revisión de la instalación del sistema para hacer válida la garantía.


• La garantía del Sistema Dynasphere 3000 es de 10 años.

Componentes del Sistema 3000 de Erico

Este sistema de la marca Erico está compuesto por distintas partes:

• Eritech Dynasphere: Es la terminal de comportamiento dinamico que cuenta con una punta Franklin optimizada.

• Conductor de bajada Eritech Ericore: Es el conductor de bajada.


• Terminal superior Eritech Ericore: Es un kit de terminal superior para realizar la conexion del conductor de bajada y Dynasphere.


• Terminal inferior ERITECH ERICORE: Es un kit de materiales para realizar la conexion del conductor de bajada a la varilla central del sistema de disipacion.


• Acoplador en línea: Permite acoplar el mastil de FRP a mastil de aluminio.


• Anillo de anclaje: Es la pieza con la que se conectan los kits de retenidas.


• Kit de retenidas: Se utilizan para detener la terminal aérea del sistema 3000.


• Contador de eventos de descargas atmosféricas: Es una contador electromecanico que permite registrar los eventos atmosféricos que intercepta la Dynasphere.


• Mástiles de FRP: Sostiene la dynasphere, la cual puede medir de 2 a 4.6 mts y está fabricado de un material aislante.


• Base de placa: Base que sostiene lo que es mástil de FRP o toda la terminal aérea.


• Mástil de aluminio: Es un elemento que sostiene lo que es la Dynasphere, el cual puede medir 3, 4, 5 o 6 mts y está fabricado de aluminio.

Consideraciones con el Sistema 3000 de Erico

Algunos factores que hay que tener en cuenta al instalar y utilizar este sistema de la marca Erico son:

• Al terminar de realizar la instalación, es necesario realizar un mantenimiento anual para poder hacer válida la garantía. Dicho mantenimiento consiste en revisar que los conectores y la terminal aérea se encuentren en buen estado.


• En caso de haber un evento en el sistema 3000 hay que verificar la terminal aérea posterior al evento para revisar cualquier posible daño y reportarlo.


• Si se llega a encontrar algún daño en el sistema hay que llamar al instalador para su apoyo en la gestión de la garantía y/o reparación con el proveedor.


• También existe un Sistema 2000 de Erico, pero cuenta con una menor capacidad de protección.

Esperamos que este artículo te sea de utilidad para conocer los grandes beneficios de seguridad para tu planta de este sistema de productos Erico.
