Conoce nuestros nuevos gateways Prosoft

May 22, 2020 10:00:00 AM

Conoce nuestros nuevos gateways ProsoftProSoft es un proveedor experto que ayuda a clientes de todos los rubros a aprovechar todos los beneficios del 'Internet Industrial de las Cosas' (IIoT).

En esta ocasión queremos hablarte sobre nuestros modelos de Gateways y sus ventajas para tu operación.



Contenidos de este artículo:
1. Analizador de red PROFIBUS® Multi-Slave o PROFIBUS® Network AN-X-PB
2. EtherNet / IP ™ a E / S remotas o convertidor de protocolo DH + AN-X2-AB-DHRIO
3. EtherNet / IP ™ a Gateway de E / S remotas Square D® AN-X2-SQD
4. EtherNet / IP ™ para confiar en AutoMax Gateway AN-X-AMX
5. EtherNet / IP ™ a GE Genius ™ I / O Gateway AN-X2-GENI
6. EtherNet / IP ™ a Texas Instruments ™ Gateway maestro de E / S remotas AN-X-TI
7. EtherNet / IP ™ a Modicon ™ S908 Gateway AN-X2-MOD





1. Analizador de red PROFIBUS® Multi-Slave o PROFIBUS® Network AN-X-PB

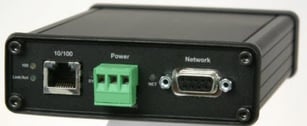

1 PROFIBUS Multi-Slave or PROFIBUS Network Analyzer Gateway AN-X-PB

El convertidor de protocolo PROFIBUS® Multi-Slave o PROFIBUS Network Analyzer tiene dos modos operativos distintos. El primero “PROFIBUS Multi-Slave”, permite la transferencia de grandes cantidades de datos desde un controlador maestro PROFIBUS DP a EtherNet / IP ™ y / o PLC habilitados con Modbus TCP sin necesidad de escribir el código PLC multiplexado en una solución tradicional de esclavo único.

El segundo modo, PROFIBUS Network Capture, facilita la captura, el registro y el filtrado de paquetes en una red PROFIBUS sin interrumpir la red de producción en funcionamiento.



Ventajas

  • Configurable a través de un navegador web sin necesidad de un software de configuración especial.

  • Opción de configuración de 1 a 125 esclavos PROFIBUS.

  • Admite velocidades en baudios PROFIBUS de 9600 bps - 12 Mbps.

  • La herramienta de monitoreo de red PROFIBUS muestra el tráfico de red hacia y desde una dirección de nodo especificada por el usuario.

  • Capacidad para ver la configuración y el diagnóstico a través de un navegador web que permite la supervisión remota o la resolución de problemas.

  • Admite el envío de hasta 250 palabras de datos de entrada y 248 palabras de datos de salida en una conexión de E / S a un PLC Allen-Bradley®.

  • Admite instrucciones de mensaje de clase 3 para mover datos a PLC de Allen-Bradley.

  • Admite hasta 16 conexiones de cliente Modbus TCP.

  • Admite códigos de función Modbus 2, 3, 4, 5, 6, 15, 16.

2. EtherNet / IP ™ a E / S remotas o el convertidor de protocolo DH + AN-X2-AB-DHRIO

2 AN-X2-AB-DHRIO

Diseñado para ayudar a los clientes a iniciar un enfoque de migración por fases para reemplazar o actualizar PLCs de E / S remotas, HMI, unidades o adaptadores de E / S Flex. Estas soluciones se pueden lograr seleccionando el modo de operación correspondiente durante la configuración inicial.

Posee un servidor web incorporado que puede mostrar datos de diagnóstico, configuración, cargar archivos de configuración y establecer el modo de operación.



Ventajas

  • No se requieren cambios en el código del PLC.

  • Admite hasta 4 unidades EtherNet / IP.

  • Configurable con 1/4, 1/2 y direccionamiento completo de rack.

  • Admite todas las unidades PowerFlex en EtherNet / IP.

  • Crea un nuevo programa de controlador sin interrumpir los controles existentes, minimizando los tiempos de inactividad.

  • Admite hasta 32 bastidores de E / S remotas.

  • Admite todas las velocidades de baudios de E / S remotas (57.6, 115.2 y 230.4 K baudios) y direccionamiento de E / S remotas de 0 a 76 octal.

  • Funciona con ControlLogix o CompactLogix.

  • La utilidad de configuración automática descubre la velocidad en baudios y asigna E / S discretas para reducir los errores de configuración.



3. EtherNet / IP ™ a Gateway de E / S remotas Square D® AN-X2-SQD

3 AN-X2-SQDPermite que un controlador de automatización programable (PAC) Allen-Bradley® controle los dispositivos de E / S remotas Square D®. El convertidor de protocolo minimiza el tiempo de inactividad extendido requerido para actualizar los sistemas de control SY / MAX heredados al permitir una migración por fases.

Una vez que se pone en servicio el nuevo PAC, la E / S heredada se puede actualizar un módulo o un bastidor a la vez, ya que el tiempo de inactividad programado está disponible.



Ventajas

  • La función de configuración automática asigna sus puntos de E / S remotas Square D® existentes en las etiquetas del controlador PAC, lo que permite una integración simplificada y un tiempo de configuración reducido.

  • Los datos de diagnóstico EtherNet / IP ™ se pueden mapear en la memoria PAC para que estén disponibles directamente en un sistema HMI o SCADA, reduciendo el tiempo de resolución.

  • Transfiere datos de E / S Square D a través de conexiones de E / S EtherNet / IP ™ para control en tiempo real.

  • Múltiples conexiones EtherNet / IP ™ IO le permiten configurar diferentes RPI para datos de E / S y datos de diagnóstico, lo que le permite optimizar su ancho de banda Ethernet.

  • La tarjeta MicroSD se usa para almacenar archivos de configuración para recuperación ante desastres.



4. EtherNet / IP ™ para confiar en AutoMax Gateway AN-X-AMX

4 AN-X-AMXProporciona una ruta de migración para los usuarios que desean actualizar Reliance AutoMax DCS o redes de E / S remotas. Cuenta con múltiples modos operativos incluidos con el AN-X-AMX que se seleccionan durante la configuración inicial del módulo.

Los modos de funcionamiento incluyen DCSNet2, un puente entre EtherNet / IP y una red DCSNet; DCSLOG, para registrar el tráfico DCSNet; AMXRIO, un puente entre EtherNet / IP y AutoMax Remote I / O; y AMXCapt, una herramienta de captura de datos de E / S remota o DCSNet.



Ventajas

  • AN-X actúa como un servidor web.

  • Cualquier navegador web puede conectarse al AN-X para ver los diagnósticos y los datos actuales de E / S.

  • Se puede usar un navegador web para configurar el número y la profundidad de la gota.



5. EtherNet / IP ™ a GE Genius ™ I / O Gateway AN-X2-GENI

5 AN-X2-GENIPermite que un controlador de automatización programable (PAC) Allen-Bradley® controle los dispositivos de E / S GE Genius. Permite utilizar un enfoque de migración por fases al actualizar o reemplazar los controladores 90-30 ™ y 90-70 ™ basados en GE Genius.

Proporciona la creación automática de la lista de exploración Genius y genera las etiquetas RSLogix ™ 5000 asociadas, lo que reduce el esfuerzo de ingeniería. Este convertidor de protocolo minimiza el riesgo de tiempo de inactividad excesivo al actualizar los sistemas de control heredados.



Ventajas

  • Configurable a través de un navegador web.

  • El modo monitor permite probar y verificar la lógica PAC antes de controlar las E / S físicas, lo que reduce el riesgo de pérdida de producción debido a errores de programación.

  • Características del bus GE Genius ™ y el bus EtherNet / IP ™.

  • Admite el envío y la recepción de datos globales en la red Genius.

  • Admite velocidades en baudios: 38.4, 76.8 y 153.6 Kbps (estándar y extendido).

  • Dirección de bus configurable.

  • La función de configuración automática descubre y asigna hasta 31 bloques Genius de E / S [en línea].

  • Admite hasta 16 conexiones de E / S para control en tiempo real.

  • Admite conexiones multicast y unicast.

  • Cada conexión puede tener un RPI único de 2 a 750 mSeg, lo que permite priorizar los datos de E / S.

  • La función de configuración automática asigna los puntos de E / S de GE descubiertos en etiquetas en el controlador PAC.

  • Los datos de diagnóstico se pueden mapear en la memoria PAC haciendo que estos datos estén disponibles para las HMI.



6. EtherNet / IP ™ a Texas Instruments ™ Gateway maestro de E / S remotas AN-X-TI

6 AN-X-TIPermite que un controlador de automatización programable (PAC) Allen-Bradley® controle la E / S remota TI 505. Utiliza un enfoque de migración por fases al actualizar o reemplazar los Controladores de base remota de TI. Proporciona la creación automática de la lista de exploración de E / S remotas de TI y genera las etiquetas RSLogix ™ 5000 asociadas, lo que reduce el esfuerzo de ingeniería.

Una vez que se pone en marcha el nuevo PAC, las E / S heredadas se pueden actualizar un módulo o un bastidor a la vez, ya que el tiempo de inactividad programado está disponible. Minimiza el riesgo de tiempo de inactividad excesivo al actualizar los sistemas de control heredados.



Ventajas

  • Archivos de configuración automática personalizables y brindan flexibilidad adicional para las fases de aplicación y migración.

  • Admite la configuración fuera de línea a través de un archivo .CSV.

  • Posibilidad de ver la configuración y el diagnóstico a través de un navegador web que permite la supervisión remota o la resolución de problemas.

  • LED multicolor que indica el estado de la conexión de red de E / S remotas.

  • Configurable a través de un navegador web.

  • Escanea hasta 15 bases de E / S remotas y admite módulos de E / S de alta y baja densidad.

  • La función de configuración automática descubre bases y puntos de E / S reduciendo errores de configuración.



7. EtherNet / IP ™ a Modicon ™ S908 Gateway AN-X2-MOD

7 AN-X2-MODPermite que un controlador de automatización programable (PAC) Allen-Bradley® controle los dispositivos de E / S Modicon S908. Utiliza un enfoque de migración por fases al actualizar un sistema de control Modicon 984, 584 o Quantum ™ basado en S908. Proporciona la creación automática de la lista de exploración S908 y genera las etiquetas Studio / RSLogix 5000 asociadas, lo que reduce el esfuerzo de ingeniería de forma considerable.

El modo monitor permite la verificación de su lógica de conversión utilizando datos de E / S en vivo sin afectar el sistema heredado en ejecución. Una vez que se pone en servicio el nuevo PAC, la E / S heredada se puede actualizar un módulo o un bastidor a la vez, ya que el tiempo de inactividad programado está disponible. Minimiza el riesgo de tiempo de inactividad excesivo al actualizar los sistemas de control heredados.



Ventajas

  • El modo monitor permite probar y verificar la lógica PAC antes de controlar las E / S físicas.

  • Reduce el riesgo de pérdida de producción debido a errores de programación.

  • Visualización de los diagnósticos con un navegador web para una supervisión remota y resolución de problemas.

  • Configurable a través de un navegador web sin necesidad de software de configuración especial.

  • Los archivos de configuración personalizables brindan flexibilidad adicional.

  • Admite la configuración fuera de línea a través de un archivo .CSV.



Esperamos que este artículo te sea de utilidad para que puedas aprovechar todas las ventajas que esta excelente tecnología de Prosoft para tus aplicaciones de compatibilidad entre equipos de tu planta.
