Conoce las ventajas del material de refuerzo de tierra (GEM) de Erico

Jun 28, 2017 6:36:38 PM

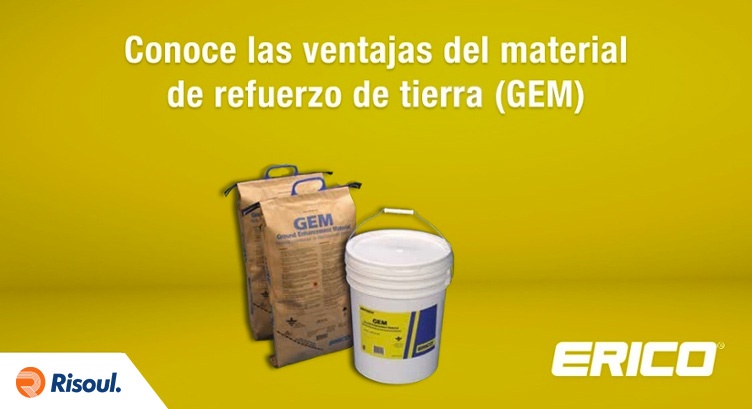

Conoce las ventajas del material de refuerzo de tierra (GEM) de Erico.jpgEl refuerzo de tierra (GEM) es un material conductor comercializado por la marca Erico de excelente calidad que te ayudará a resolver los problemas más complicados de tus procesos de puesta a tierra.

En este artículo te hablaremos sobre este excelente complemento de los sistemas Erico, sus ventajas, especificaciones y proceso de instalación.



Contenido de este artículo:
¿Para qué sirve el sistema de refuerzo de tierra GEM de Erico?
Ventajas del sistema de refuerzo de tierra GEM de Erico
Especificaciones del sistema de refuerzo Erico
Instalación en Zanjas del sistema de refuerzo Erico
Instalación con Electrodo Vertical de Tierra


¿Para qué sirve el sistema de refuerzo de tierra GEM de Erico?

GEM mejora el desempeño de las puestas a tierra sin importar las condiciones del suelo. Lo que lo convierte en el material ideal para usar en lugares de baja conductividad, como suelo rocoso, suelo arenoso y cimas de montañas.


Este producto es el producto indicado para aquellas ocasiones en las que:

  • Cuando no se puede enterrar varillas a tierra.
  • Cuando las limitaciones de la superficie del suelo dificultan la puesta a tierra adecuada mediante métodos convencionales.

GEM es el ideal para disminuir la resistencia a tierra y mantenerla baja de forma permanente. Ningún otro producto proporciona una conductividad tan alta durante la vida útil del sistema de puesta a tierra.


El material que compone este sistema cuenta con las siguientes características distintivas:

  • No es un material corrosivo.
  • Cuenta con una resistencia baja.
  • Está compuesto de polvo de carbón, por lo que permite optimizar la eficiencia del Sistema de Puesta a Tierra en el que se aplique en especial en aquellas zonas en las que la conductividad es sumamente baja.
  • Está en cumplimiento con la normativa IEC 62561-7.
  • Contiene cemento Portland, el cual al fraguar se endurece y transforma en un concreto conductivo para facilitar que la instalación esté libre de mantenimiento y el Sistema de Puesta a Tierra cuente con valores de resistividad mínimos para que el GEM nunca se filtre o deslave.

Ventajas del sistema de refuerzo de tierra GEM de Erico

Este producto cuenta con excelentes beneficios para tu sistema de puesta a tierra:

Es permanente

  • No necesita de tratamientos periódicos de carga ni reemplazos.
  • No se disuelve ni descompone a lo largo del paso del tiempo.
  • No necesita recibir agua para mantener su conductividad.
  • No ocupa recibir mantenimientos.

Es sumamente eficaz

  • Posterior a la curación del material, mantiene una resistencia constante durante toda la vida útil del sistema.
  • Reduce de forma sumamente considerable la resistencia a tierra y misuras de impedancia.
  • Optimiza la puesta a tierra en todo tipo de suelos, aún en épocas de sequía.
  • El Factor de la Resistividad del GEM es Menor al 1% del Factor de la Resistividad de la Arcilla de Bentonita.

Es fácil de usar

  • Se mezcla como lechada fácilmente.
  • En presentación de bolsas o cubetas de 11,36 kg (25 libras).
  • Sólo se necesita una persona para instalarlo.
  • Sólo requiere 3 días para solidificarse.
  • Reduce el tamaño del sistema de tierra en donde cuando los métodos convencionales no dan los resultados buscados.
  • Previene el vandalismo, al embeber los electrodos y cables dentro del concreto y esto dificulta su robo.

Especificaciones del sistema de refuerzo Erico

Este sistema cuenta con las siguientes especificaciones:

  • No necesita recibir mantenimiento (recargarse con sales o sustancias químicas que puedan ser corrosivas).
  • El material es permanente y conserva su resistencia a tierra con el paso del tiempo.
  • Requiere instalarse firmemente y no se disuelve ni descompone.
  • Puede ser mezclado o instalado ya sea húmedo o en su forma seca.
  • No contamina el suelo o la capa freática de la localidad.
  • No necesita la presencia continua de agua para sostener su conductividad.
  • Una vez ya instalado mantiene una resistividad de o menor a 2 ohm-cm, el cual es menor a 1% del valor de la resistividad de la Arcilla de Bentonita.

Instalación en Zanjas del sistema de refuerzo Erico

A continuación te compartimos el proceso de instalación de este producto Erico:


1. Premezclar el GEM para preparar una mezcla. Utilizar de 1.5 a 2 galones (5.7 a 7.6 litros) de agua potable por bolsa o cubeta.


Para preparar el GEM en forma de lechada, utilizarun mezclador de concreto estándar o mezclar en una cubeta, caja mezcladora, carretilla, etc. Utilizar de 1.5 a 2 galones (5.7 a 7.6 litros) de agua potable por bolsa o cubeta. No mezclar el GEM con agua salada.


2. Poner suficiente mezcla de GEM para cubrir uniformemente el fondo de la zanja con más o menos 2.5 cm. (1 pulgada) de espesor.


3. Colocar el conductor sobre el GEM.


4. Poner más GEM sobre el conductor hasta cubrirlo completamente con unos 2.5 cm. (1 pulgada) de espesor. Esperar a que el GEM endurezca, aproximadamente de 30 minutos a una hora antes de poner el relleno natural de la zanja.


5. Cuidadosamente cubrir el GEM con tierra hasta unos 10 cm. (4 pulgadas) de la superficie, cuidando que el conductor no quede expuesto.


6. Compactar la tierra y terminar de cubrir la zanja con más tierra.


Instalación con Electrodo Vertical de Tierra

1. Perforar un agujero de 7.5 cm ó más de diámetro (3 pulgadas) y una profundidad 15 cm (6 pulgadas) menor que la longitud del electrodo.


2. Colocar el electrodo en el centro del agujero y enterrarla 1 pie (30 cm). El extremo superior de la varilla quedará aproximadamente a unos 15 cm (6 pulgadas) del nivel de terreno. Hacer la conexión necesaria con CADWELD.


3. Utilizar de 1.5 a 2 galones (5.7 a 7.6 litros) de agua potable por bolsa o cubeta. La instalación del GEM en forma seca es aceptada para aplicaciones de varillas verticales.


4. Vaciar la cantidad apropiada de GEM alrededor del electrodo. Para asegurarse que el GEM llena completamente el agujero alrededor del electrodo, usar una varilla ó una pieza de madera para compactarlo. Esperar a que el GEM endurezca aproximadamente de 30 minutos a una hora antes de poner el relleno natural del agujero.


5. Rellenar la parte superior del agujero con la tierra que sacó del mismo. Para varios diámetros de agujeros, ver la tabla siguiente. agujero sugerido 15.2 cm (6”) Electrodo GEM Compactado alrededor de la Varilla Relleno Diámetro 15.2 cm (6”) menos que la Varilla 30.4 cm (12”).



Esperamos que este artículo te sea de utilidad para conocer todas las ventajas y características de este excelente material de refuerzo de Erico para tus sistemas de puesta en tierra.
