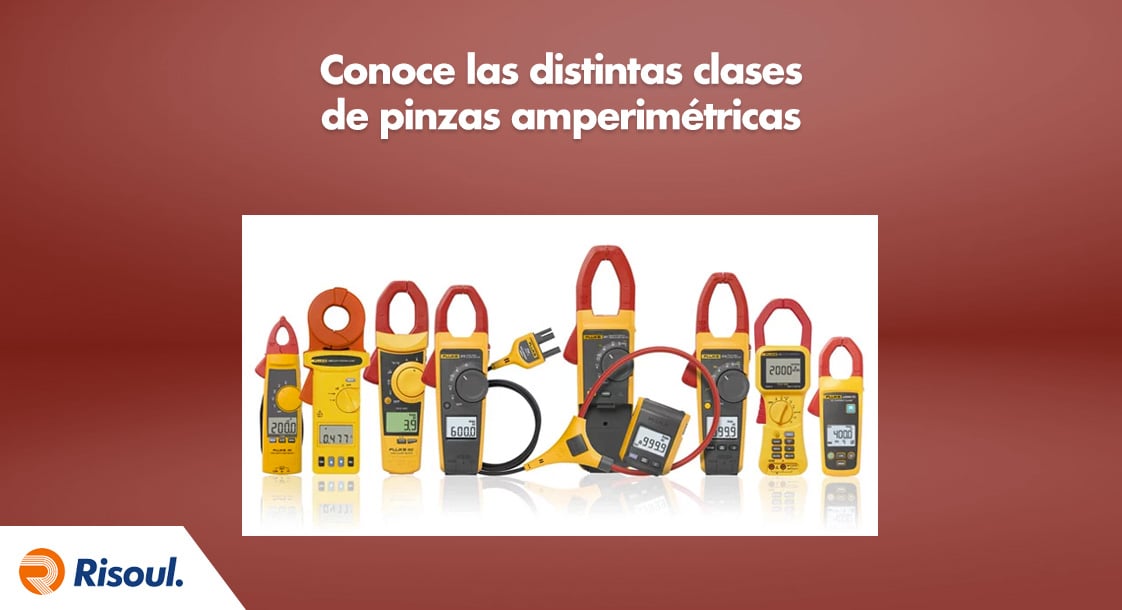

Conoce las distintas clases de pinzas amperimétricasLas pinzas amperimétricas, mejor conocidas como “comprobadores tipo tenaza” ó “amperímetros de pinza”, se dividen en 3 categorías distintas


  • Pinzas amperimétricas de transformador de corriente (CA).
  • Pinzas amperimétricas de Efecto Hall (CA y CC).
  • Pinzas amperimétricas flexibles (CA).

En este artículo te hablaremos sobre estas distintas clases de pinzas, su construcción y características especiales.



Contenidos de este artículo:

Pinza amperimétrica de transformador de corriente (CA)
Pinza amperimétrica de efecto Hall (CA, CC)
Pinza amperimétrica de bobina flexible



Pinza amperimétrica de transformador de corriente (CA)

  • Se encuentran equipadas con tenazas rígidas fabricadas con hierro de ferrita y envueltas de forma individual con bobinas de alambre de cobre, las cuales crean un núcleo magnético durante las mediciones.

  • Los medidores de transformador de corriente de este tipo responden únicamente a las formas de ondas de CA.

  • Su funcionamiento básico es similar al de un transformador ya que operan con una sola vuelta, o devanado, que en casi todos los casos es el conductor a medir.

  • Las bobinas alrededor de las mordazas sirven como bobinado secundario del transformador de corriente.

  • La señal es proporcional a la relación de espiras.

  • El flujo de corriente en el conductor se puede medir como una corriente en el interior.

  • La mayoría de las pinzas amperimétricas actualmente cuentan con salida de mV.


Pinza amperimétrica de efecto Hall (CA, CC)

  • Son capaces de medir tanto corriente de CA como CC hasta un rango de kilohercios (1000 Hz).

  • Similar a los transformadores de corriente, utilizan tenazas de hierro rígido para concentrar el campo magnético que rodea al conductor que se mide.

  • El efecto Hall en un campo magnético consiste en que a diferencia de las pinzas amperimétricas de transformador de corriente, las tenazas no se encuentran envueltas con alambres de cobre, sino que el campo magnético generado por el conductor se centra en uno o más espacios en el núcleo.

  • Es importante tener cuidado con el punto en el que la punta de la mordaza de una pinza amperimétrica de efecto Hall hace contacto.

  • Cuentan con una brecha donde se encuentran las puntas de las mordazas de la pinza, lo que crea un espacio de aire que el campo magnético debe atravesar, limitando el flujo magnético para que el núcleo no se sature.

  • El sensor de efecto Hall es un transductor que varía su voltaje de salida para responder a los campos magnéticos del conductor o cable a medir para medir el flujo magnético directamente.

  • Este tipo de pinzas necesita que la lectura sea de "cero" antes de realizar mediciones para eliminar la compensación.


Pinza amperimétrica de bobina flexible

  • También conocidas como “bobinas Rogowski”,”sondas de corriente flexible” o “bobinas de aire encapsulado”.
  • No poseen un núcleo de hierro, sino que utilizan una bobina enrollada con forma de hélice que responde al rango de cambio de un campo magnético alrededor del conductor donde se coloque.

  • Al no depender de un núcleo de hierro rígido, pueden ser flexibles y considerablemente más fáciles de usar en espacios reducidos.

  • La ausencia de un núcleo magnético permite una amplia respuesta de frecuencia, hasta cientos de kHz, y elimina casi por completo la carga del circuito y los problemas de saturación.

  • Producen una baja tensión de salida segura que elimina los riesgos asociados con la desalineación y la apertura de devanados secundarios.

  • Sólo funcionan con corriente de CA debido a que únicamente responden al rango de cambio de una señal.

  • Poseen una capa aislante de nylon que protege y aísla los finos alambres interiores de la bocina durante el proceso de moldeado con la funda aislante exterior.

  • Su núcleo de cobre sólido respaldado por tubos flexibles blancos se conecta a la bobina del cable Rogowski para aumentar la resistencia a la interferencia eléctrica externa.


Esperamos que este artículo te sea de utilidad para sacar el máximo provecho de tus herramientas. Realiza excelentes mediciones en campo y cuenta con datos precisos que te ayuden a ser más eficiente.
