Conoce el proceso para verificar manómetros analógicos y digitales
Aug 24, 2018 5:13:45 PMLos calibradores de procesos tanto digitales como analógicos necesitan ser verificados para la oportuna detección de posibles fallas de descalibración, la alimentación eléctrica, los componentes para la salida de bucle, etc.
En este artículo te hablaremos de los pasos a seguir para comprobar estos dispositivos correctamente de la mano de Fluke.
Contenido de este artículo:
Calibrar para triunfar con Fluke
Pasos para verificar estos instrumentos de medición

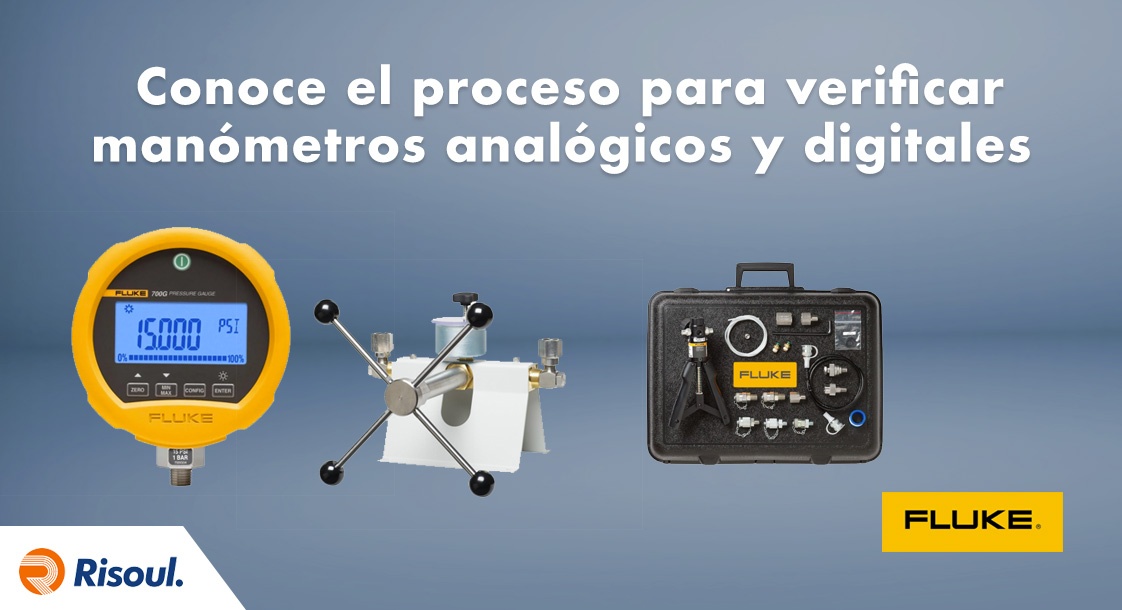

1. Manómetros Fluke para comprobación de precisión 700G
2. Bomba hidráulica Fluke de pruebas de comparación P5514
3. Kit de presión de prueba neumática 700PTPK2
Calibrar para triunfar con Fluke
Los manómetros pueden ser verificados en cualquier lugar para ahorrar tiempo y una eficiente resolución de problemas durante las tareas en campo.
Los calibradores multifunción permiten facilitar el trabajo usando una sola herramienta y los calibradores documentadores simplifican los procedimientos de seguimiento y captura de resultados. Estos requieren de un entorno donde se pueda limpiar el equipo a fondo para inspeccionarlo y probarlo a detalle para obtener la mejor precisión posible.
Conoce mas productos Fluke.
Descarga nuestro [ Catálogo Fluke ]
Pasos para verificar estos instrumentos de medición
Para la comprobación de estos instrumentos hay que llevar a cabo los siguientes pasos:
1. Aislar el instrumento o extraer el manómetro del proceso.
2. Conectar el manómetro con el manómetro de referencia o el calibrador. En el caso de los modelos hidráulicos es vital cebar el sistema para limpiar el gas que podría estar acumulado en el fluido del calibrador, el manómetro, o las conexiones. Al generar presión hay que esperar hasta que se estabilice para realizar una comparación de la lectura con el calibrador.
3. En los manómetros hidráulicos es importante cebar el sistema para eliminar el gas que podría estar atrapado en el fluido de los equipos o las conexiones
4. Al generar presión hay que esperar un momento a que la medición se estabilice. En caso de usar una bomba de mano hidráulica puede tardar varios minutos hasta que la presión sea estable por el efecto termodinámico de los fluidos.
5. Comparar la lectura del manómetro de prueba con el manómetro maestro o el calibrador.
Para realizar este proceso te aconsejamos utilizar los siguientes productos Fluke:
1. Manómetros Fluke para comprobación de precisión 700G
- Mediciones de la presión desde ±10 pulgadas de H2O/20 milibares a 10.000 psi/690 bares.
- Clasificación CSA clase I, división 2.
- Realizan mediciones precisas de presión absoluta de 15, 30, 100, 300 psia.
- Diseño de fácil manejo y fabricación resistente.
- Precisión hasta 0.05 % de fondo de escala y del 0.04% de lectura.
- Memoria para almacenar hasta 8.493 mediciones de presión en la memoria.
- Cuentan con 3 años de garantía.
2. Bomba hidráulica Fluke de pruebas de comparación P5514
- Para la comparación de instrumentos de medición de la presión con manómetros patrones, indicadores o transductores.
- Trabaja con presiones de hasta 10,000 psi (700 bar).
- Compatible con una gran variedad de líquidos.
- Prensa de tornillo para ajustes de presión precisos.
- Con montaje en el banco.
- Peso del equipo de 11 lb (5 kg).
- Volumen del depósito de 75 cc.
3. Kit de presión de prueba neumática 700PTPK2
- Kit premium de alta calidad que permite obtener resultados rápidos y precisos.
- Genera una presión de hasta 600 psi, 40 bares.
- Con bomba manual neumática, mangueras/adaptadores de prueba premium y un estuche rígido de protección ya incluidos.
- Genera una presión de hasta 600 psi/40 bares con la bomba de prueba 700PTP-1.
- Posible de conectar el modelo de la serie 700G directamente con la bomba manual PTP-1 con el adaptador premium sin necesidad de herramientas.
- El estuche rígido protege la bomba y el manómetro para que pueda estar conectado con la bomba.
Esperamos que este artículo te sea de utilidad para sacar el máximo provecho de tus herramientas Fluke. Realiza excelentes mediciones en campo y cuenta con mediciones precisas que te ayuden a ser más eficiente.
