Características del Kit de prueba de tierra de Fluke 1625-2

Jun 13, 2017 1:56:12 PM

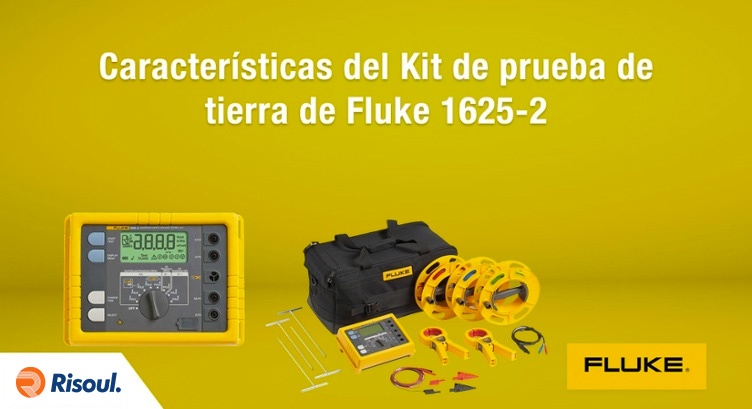

Características del Kit de prueba de tierra de Fluke 1625-2.jpgEl kit de prueba de tierra de Fluke 1625-2 permite realizar pruebas de tierra rápidas y sumamente precisas utilizando 4 distintos métodos de prueba con ayuda de distintos accesorios de clase mundial incluidos en el kit para establecer la velocidad y los tiempos de prueba.

En este artículo te compartiremos las ventajas, especificaciones y aplicaciones de este nuevo producto de Fluke para tus mediciones en tierra.



Contenidos de este artículo:
Ventajas de este producto de Fluke
Pruebas sin escalas con el medidor 1625 Fluke
Especificaciones del medidor 1625 Fluke



Ventajas de este producto de Fluke

El Fluke 1625-2 hace pruebas en tierra de forma más sencilla y rápida que otros modelos de la manga. Además cuenta con un almacenamiento interno de memoria de hasta 1500 registros, accesible a través del puerto USB para una rápida transferencia de datos y visualización de resultados.

Este kit de pruebas también incluye accesorios de clase mundial que miden el tedio de pruebas de tierra. Los nuevos carretes de alambre aceleran la configuración y reducen los tiempos de operación hasta un 50%. Estacas resistentes pueden ser martilladas en suelo seco y duro. Y los nuevos cables codificados por colores facilitan la configuración y ayudan a eliminar errores.

El kit Fluke 1625-2 te ayudará a mejorar tus procesos de prueba de tierra de forma notable con las siguientes ventajas:

  • Control Automático de Frecuencia (AFC): Ayuda a identificar la interferencia existente y elige una frecuencia de medición para minimizar su efecto, proporcionando un valor de tierra más preciso.
  • Medición R: Calcula la impedancia de tierra a 55 Hz para reflejar con mayor precisión la resistencia de tierra que un fallo a tierra vería.
  • Límites ajustables: Para pruebas más rápidas.
  • 3 y 4 polos de caída de potencial, pruebas de lazo de resistencia de tierra.
  • Prueba de Resistividad del Suelo de 4 polos.
  • Prueba de varilla de tierra selectiva usando 1 abrazadera.
  • Prueba de varilla de tierra sin empotrar utilizando 2 abrazaderas.
  • Clasificación IP56 para uso en exteriores.
  • Maletín de transporte resistente.


    Conoce mas productos Fluke.

    Descarga nuestro Catálogo Fluke



Pruebas sin escalas con el medidor 1625 Fluke

El medidor de tierra Fluke 1625-2 mide las resistencias de los bucles de puesta a tierra utilizando las abrazaderas únicamente. Con este método de ensayo, se colocan dos abrazaderas alrededor de la varilla de tierra y cada una se conecta al probador sin necesidad de utilizar las estacas de tierra. Después se introduce un voltaje fijo por una abrazadera y la corriente se mide usando la segunda abrazadera. Entonces el probador determina automáticamente la resistencia de la misma.

Este método de prueba sólo funciona si existe un sistema de conexión a tierra para el edificio o estructura bajo prueba, pero la mayoría cuenta con uno. Si sólo hay un camino a tierra, como en el caso de muchas aplicaciones residenciales, el método Sin empalmes no proporcionará un valor aceptable y será necesario usar el método de prueba de Caída del potencial.

Con la prueba Sin empalmes, la varilla de puesta a tierra no necesita ser desconectada, dejando el sistema de tierra de tierra unida intacto durante la prueba. Ya han quedado atrás los días de pasar tiempo colocando y conectando estacas para cada barra de tierra en el sistema, generando grandes ahorros de tiempo. Por lo que ahora es posible realizar pruebas de tierra en lugares que no se podría anteriormente: dentro de edificios, torres de energía o en cualquier lugar donde no se tenga acceso al suelo.

El Fluke 1625-2 es un comprobador de tierra único que puede realizar los cuatro tipos de medición de tierra:

  • Caída de potencial de 3 y 4 polos (utilizando estacas)
  • Prueba de resistividad del suelo de 4 polos (utilizando estacas)
  • Pruebas selectivas (utilizando 1 pinza y estacas)
  • Pruebas sin empotrar (sólo con 2 pinzas)



Especificaciones del medidor 1625 Fluke

Algunas especificaciones de este excelente producto Fluke son:

  • Memoria interna de almacenamiento de hasta 1500 registros accesibles a través del puerto USB.
  • Función de medición de tensión y frecuencia de interferencia.
  • Resistencia de puesta a tierra 3 y 4 polos con y sin transformador de corriente de enclavamiento.
  • Pantalla de 4 dígitos (2999 digitos) y pantalla de cristal líquido de 7 segmentos, con visibilidad mejorada.
  • Tipo de protección IP56 para caja, IP40 para puerta de batería según EN60529.



El paquete de este kit incluye los siguientes componentes:

  • Probador de tierra GEO
  • Manual de usuario
  • Baterías
  • C1620 funda de transporte profesional
  • 4 Estacas de Tierra
  • 3 carretes de cable
  • Guia de referencia rapida
  • Cable USB
  • 2 abrazaderas



Esperamos que este artículo te sea de utilidad para conocer todas las ventajas y características de este excelente producto de Fluke para tus mediciones en tierra.
