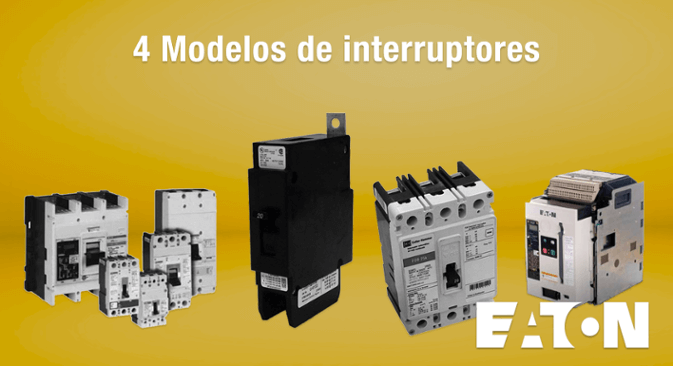

4 Modelos de interruptores de la marca Eaton
May 10, 2016 3:16:26 PM
Los interruptores magnéticos tienen una función importante dentro de los tableros de distribución Eaton: la de cortar la corrientes cuando esta sobrepasa cierto nivel máximo para proteger a los equipos de sobrecargas y cortocircuitos.
En este artículo te compartimos información sobre los distintos tipos de interruptores de los productos Eaton.
Contenido de este artículo:
Interruptores Miniatura Eaton
Interruptores Termomagnéticos Eaton
Interruptores Electrónicos Eaton
Interruptores de Potencia Eaton
Interruptores Miniatura Eaton
Algunos modelos de esta marca: BR, BAB, GHB
Ventajas
- Son de tamaño compacto.
- Útiles para aplicaciones de alumbrado y contactos.
- Disponibles en versiones enchufables y atornillables.
Especificaciones
- Disponibles en distintas versiones de 1 polo, 2 polos, y 3 polos.
- Los primeros dos modelos son para 240 volts y el tercero para 480 volts.
- Todas las variaciones cuentan con una capacidad interruptiva de 10 kiloamperes.
Precauciones
A diferencia de otros interruptores más grandes que tienen las mismas capacidades de voltaje y corriente, su capacidad interruptiva es limitada/menor/baja.
Aplicaciones
Aplican para cualquier industria que maneje cargas pequeñas como contactos o alumbrado.
Interruptores Termomagnéticos Eaton
Algunos modelos de esta marca: Podemos encontrar interruptores de este tipo en la Serie C, marco F, J, K, L y M)
Ventajas
- Ideal para para la protección de cables.
- Para proteger equipos medianos y grandes contra contra sobrecargas y cortocircuitos.
Especificaciones
- Para voltajes de 600 volts.
- En el marco F podemos encontrarlos de es de 1,2 y3 polos.
- En el caso de marcos más grandes (de J a M) son de 3 polos.
- Con capacidad de cortocircuito de 25, 35, y 65 kiloamperes.
- De 15 a 800 amperes con protección termomagnética.
- Si trabajan con corriente directa, soportan hasta 250 volts.
Precauciones
Este tipo de interruptores son limitados en su coordinación de protección.
Aplicaciones
Ideales para todo tipo de industria: cementera, química, petroquímica, hotelera, hospitales, alimenticia, minería, etc.
Conoce mas productos Eaton.
Descarga nuestro [ Catálogo de tableros Eaton ]

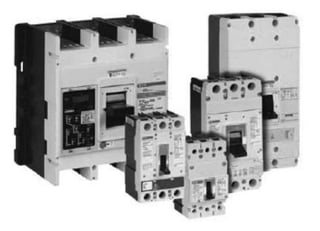

Interruptores Electrónicos Eaton
Algunos modelos de esta marca: Podemos encontrar este tipo de interruptores electrónicos en la Serie G (marco N y R) y Serie C (marco F, J, K, L y M)
Ventajas
- Cuentan con una coordinación de protección más precisa que los interruptores de tipo termomagnético.
- Su capacidad de corriente es autoajustable.
- Su tecnología de protección utiliza microprocesadores y un termo mecánico.
Especificaciones
- Para voltajes de hasta 600 volts.
- Aptos para corrientes de 15 a 2500 amperes.
- Todos los modelos son de 3 polos.
- Capacidad de cortocircuito de 25, 35 y 65 kiloamperes
- Con protección LI, LSI y LSIG.
Precauciones
No trabajan con corriente directa.
Aplicaciones
Son ideales para todo tipo de industria: cementera, química, petroquímica, hotelera, hospitales, alimenticia, minería, etc.
Interruptores de Potencia Eaton
Algunos modelos de esta marca: NRX, Magnum y Magnum Narrow.
Ventajas
- Para altas capacidades de corriente en industrias pesadas.
- Para casos en los que se requieren accesorios especiales para medición y/o comunicación.
Especificaciones
- Con montaje fijo o montaje removible.
- Con operación manual o eléctrica.
- Capacidad de cortocircuito de 65 y 100 kiloamperes.
- Protección LI, LSI o LSIG.
- Manejo de corrientes desde 800 hasta 5000 amperes ajustables de 0.4 a 1 sobre la corriente nominal.
Precauciones
No aptos para operar en corrientes directas.
Aplicaciones
Ideales para todo tipo de industria: cementera, química, petroquímica, hotelera, hospitales, alimenticia, minería, etc.
Esperamos que este artículo te sea de utilidad para conocer la variedad de opciones disponible de Eaton en cuanto a interruptores para las distintas industrias.
