Instalación y configuración de servidor Stratus ftserver 2910 con servidor virtual Thin Manager y Actualización del sistema SCADA para la Extracción a una solución de servidores virtuales con Thin Manager de Rockwell Automation.

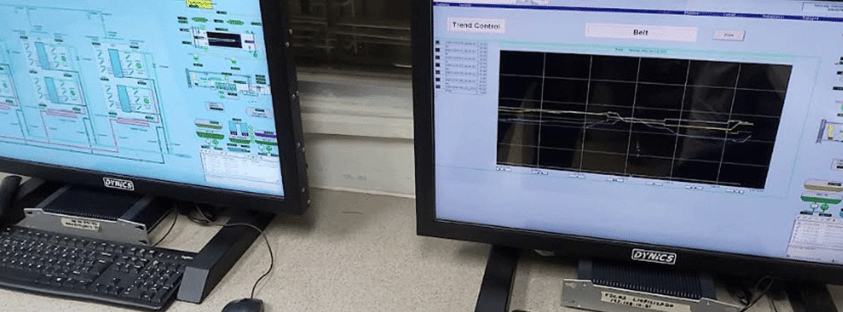

cafesca-software-grande

NUESTRO CLIENTE

Empresa fabricante de café liofilizado en México y Centroamérica, dedicada a la producción de café liofilizado para su distribución y comercialización nacional e internacional, uno de los principales comercializadores de café a nivel mundial.



PROBLEMÁTICA INICIAL

Además de la necesidad de actualizar sus procesos se detectó que no contaban con historización y monitoreo. La empresa ya contaba con un sistema de visualización, pero de forma aislada sin un historiador que garantizara el acceso continuo a los datos clave de la planta.

Se necesitaba convertir los datos históricos sin procesar de la máquina en paneles e informes de forma sencilla, y poder compartir esta información con las personas encargadas de dirigir la planta. Contar con paneles descriptivos, diagnósticos, predictivos y prescriptivos, además de contar con una tecnología de archivo que proporcionara el almacenamiento de datos a largo plazo con una recuperación rápida y eficiente.

Se detectó que por el momento existía una red Stratix, pero no se encontraban interconectados entre departamentos. Por lo que propusimos hacer la interconexión para el manejo de la información y operación.

En el análisis de la necesidad se detectó lo siguiente:

  • Tiempos muertos.
  • Baja productividad.
  • Falta y pérdidas de comunicaciones.
  • Tecnología sumamente variable.
  • No contaban con un monitoreo continuo de sus procesos.
  • Monitoreo aislado, sin cuarto de control para visualizar variables críticas.

RETOS

  • Contar con una infraestructura de red anillo para intercomunicar las áreas de la empresa bajo un estándar de comunicación ethernet/IP
  • Contar con seguridad en el envío y recepción de datos de los procesos críticos.
  • Toma de decisiones en tiempo real bajo un sistema autónomo.
  • Mejorar la productividad eliminando los tiempos muertos por caídas de los sistemas de comunicación.
  • Incrementar la producción que demanda el mercado tomando decisiones inteligentes bajo la estructura de una red industrial determinística.
  • Actualización de sus sistemas de visualización con licencias actualizadas para el control de los procesos.
  • Contar con un sistema de historización eficiente y resiliente.

NUESTRA SOLUCIÓN

Instalación y configuración de un Servidor diseñado específicamente para complementar los arreglos de almacenamiento híbrido que ayudaron al cliente a satisfacer fácilmente sus crecientes necesidades de almacenamiento, a la vez que se garantizó la disponibilidad continua e integridad de sus datos. Gestionando tanto el almacenamiento en frío como en caliente con la clasificación de datos en tiempo real, protegiendo los datos confidenciales en reposo con la tecnología de disco cifrado.

Actualización del sistema SCADA del área de Extracción y de los equipos y sistemas SCADA Factory Talk del área de Extracción a una solución de servidores virtuales con Thin Manager de Rockwell Automation.

Respaldos de las aplicaciones, revisión de aplicaciones (macros, datalogs, client keys), migración de aplicaciones a versiones más recientes, ajustes en global objects y revisión de funcionalidades de objetos, armado de rack y rackeo de componentes, inicialización de componentes y actualización de firmware, interconexión a la red y configuración, instalación de hipervisor y configuración, creación mv para vcenter, (administración del sistema virtual) y configuración, licenciamiento vmware, creación de 3 máquinas virtuales con Windows server 2019, instalación y configuración de thinmanager, instalación de ftview server y configuración de redundancia, instalación de clientes ligeros y configuración, pruebas de sistema desconectado, puesta en marcha y soporte, instalación de software y configuraciones necesarias para la habilitación del ambiente virtual y los softwares de automatización requeridos (Factory Talk view, Factory Talk historian, thinmanager).

Diseño de arquitectura bajo un diseño lógico y físico para la red de operaciones de la planta, la implementación y operación bajo los lineamientos que certifican el excelente desempeño de los enlaces que el cliente requería para lograr el monitoreo de sus procesos industriales.

Interconexión de 3 redes de comunicación ethernet/IP de los sistemas de control automáticos tostado, extracción y liofilizado. Los 3 sistemas se encontraban en 3 redes independientes con topología estrella. Se realizó la unión de estos 3 sistemas con switches Stratix 5700 y 5400. Se realizaron las pruebas y puesta en marcha.

CARACTERÍSTICAS DE LOS EQUIPOS UTILIZADOS



  • Ftserver 2910, - P2910-1S. procesador de 10 núcleos a 2,2 ghz, vmware vsphere essentials plus kit para 3 hosts ftserver 29xx csin0220 instalación del sistema jumpstart esx mca stratus technologies.



  • Software Factory Talk view studio enterprise, licencia Perpetua Allen Bradley, 9701M-VWSSPT31M.



  • Software Factory Talk view site edition server, 250 displays, licencia Perpetua, incluye soporte 8x5, upgrade de Factory Talk view SE server 100 display a Factory Talk view SE server 250 display Allen Bradley, 9701M-VWSDT21M.



  • Plataforma thinmanager v-flex, con paquete de 10 usuarios, licencia perpetua Allen Bradley, 9541M-TMFT11M



  • Cliente Industrial Thinmanager Sin Pantalla, Núcleo Sencillo, Sin Ssd, Ethernet De Doble Puerto, Listo Para Acp Thinmanager, Salida De Pantalla Dual, 24 Vcd Mca Allen Bradley, 6200T-NA.



  • Adaptador de alimentación externo ac/dc, 90w para versaview Allen bradley. 6200V-MPS4.



  • Monitor industrial full hd de pantalla ancha de 32” fhd (1920x1080), carcasa ventilada, montaje vesa, acabado texturizado negro con recubrimiento de polvo, lente protectora de policarbonato, voltaje de alimentación 100-240 vca, cable de alimentación, entrada vga analógica rgb, cable vga incluido, soporte de escritorio metálico Dynics BBK32PLNMARDS.

BENEFICIOS

  • Monitoreo integral y en tiempo real de la infraestructura de red.
  • Visibilidad de las operaciones que ahora interconectan a varios departamentos.
  • Habilitación de una red de fibra óptica que proporciona comunicación a las instalaciones más distantes en una topología de anillo.
  • Reducción de tiempos muertos por caídas de sistemas de comunicaciones de red.
