productos Mersen- Ferraz Shawmut

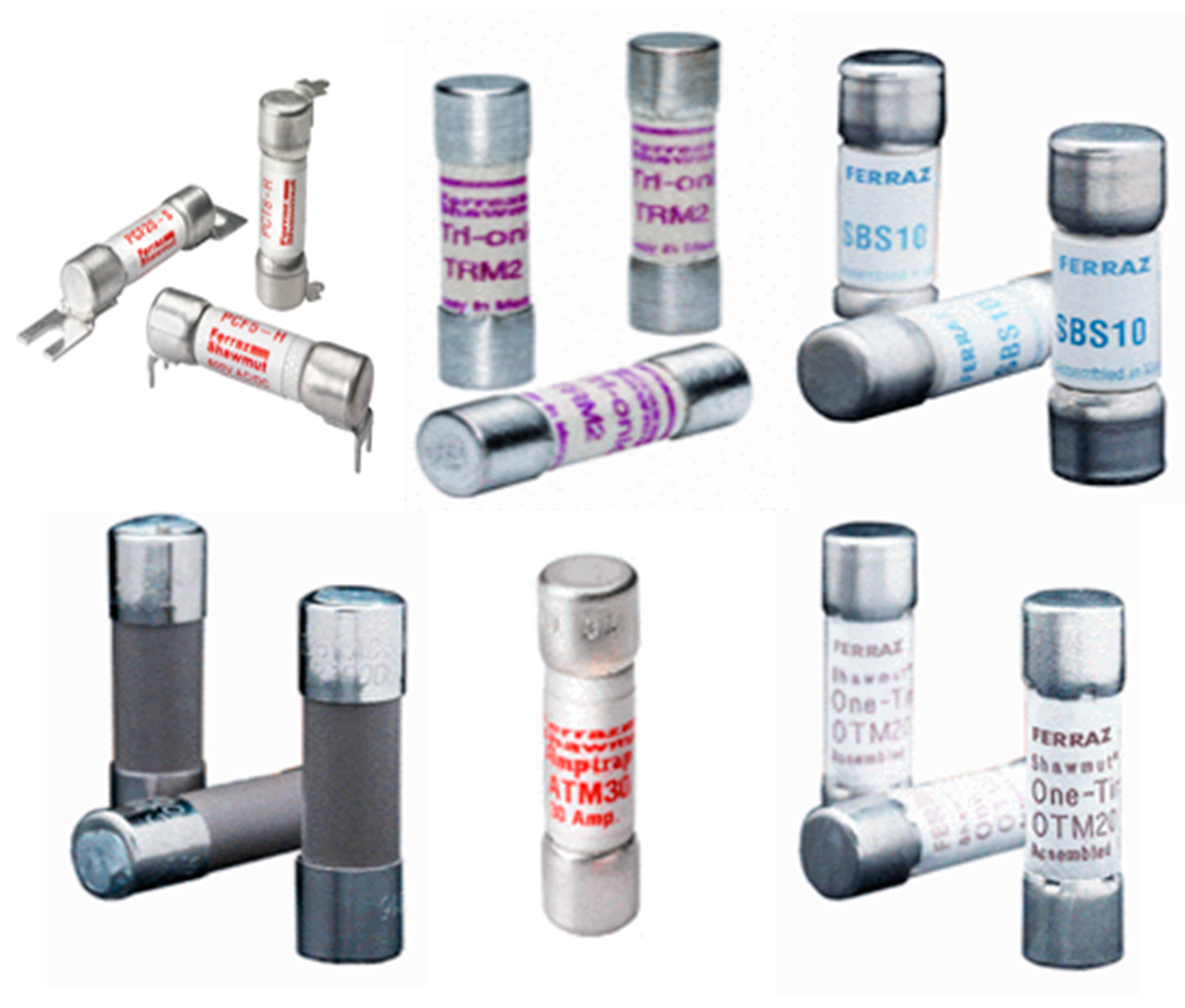

Los fusibles normales y de fusión rápida se queman instantáneamente. Protegen los circuitos de iluminación, los aparatos electrónicos y otros aparatos eléctricos de la casa que sean sensibles a los picos de corriente.

• ATM
• OTM
• GGU
• SBS
• PCF
• PCS

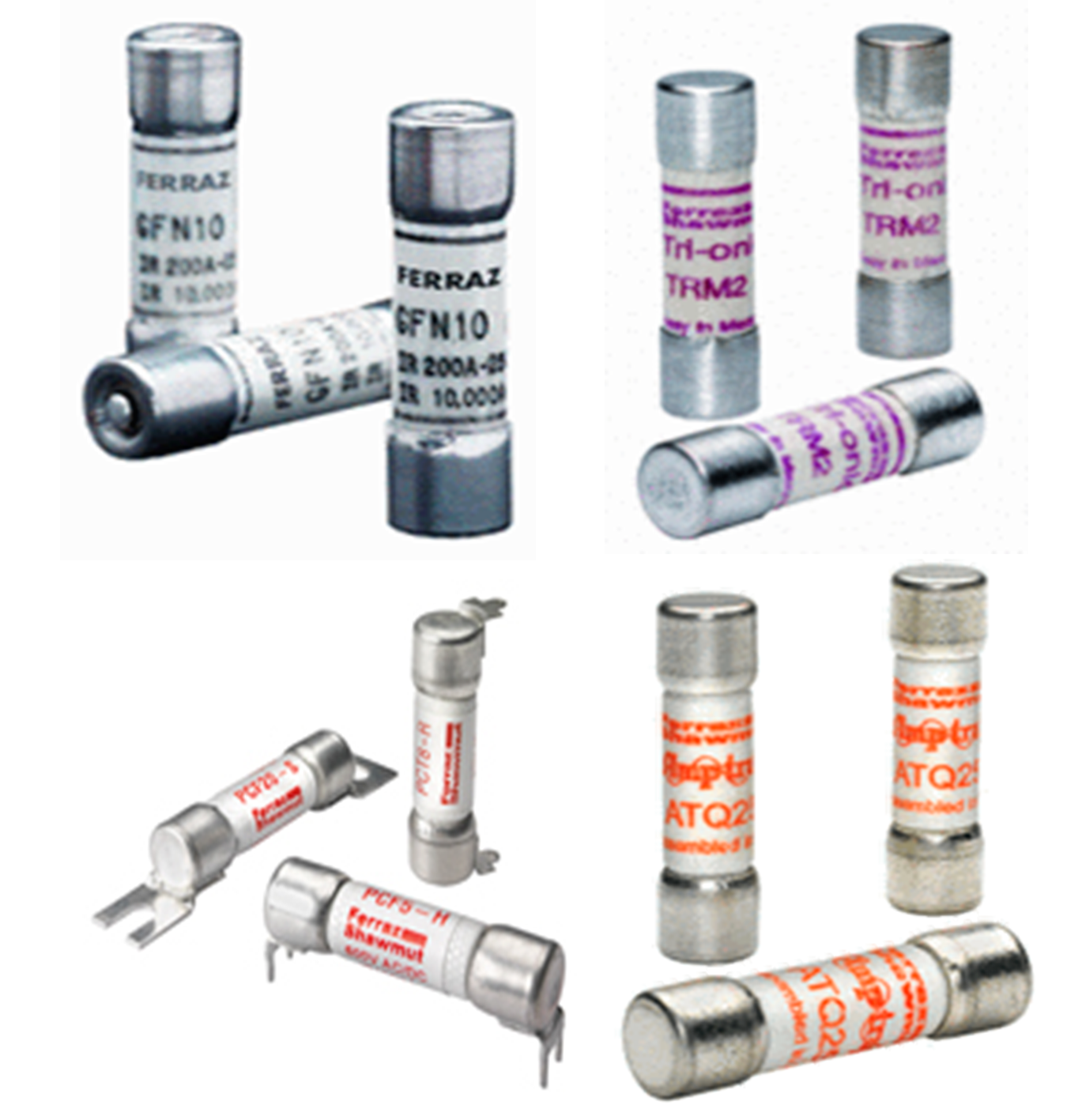

Los fusibles de fusión lenta poseen características que evitan que se fundan debido a picos de corriente intermitentes. Se queman cuando están sometidos a una sobrecarga constante o repetida.

• ATQ
• TRM
• OTM
• GFN

• De reacción rápida y retardada
• Son fusibles no recambiables de baja potencia.
• Para intensidades nominales de 1/10 a 30 A. a tensiones nominales de 600V-AC. Su poder de corte es de 200KA.
• Pequeños diseñados para fijarse en portafusibles

• Son fusibles no recambiables
• Capacidades de interrupción de 200KA-RMS
• Para niveles de tensión de 600V-AC e intensidades nominales hasta los 600A.
• Operan con retardo de tiempo y etiquetados como limitadores de corriente.
• Su diseño viene para ser atornillados barras colectoras, o para ser fijados en portafusibles.

• Son fusibles limitadores de corriente
• Para niveles de tensión de 600V-AC.
• Su intensidad nominal va desde los 601 hasta los 6000A.
• Diseñados con capacidades de interrupción de 100 a 200kA-RMS simétricos.
• Fabricados para ser atornillados en barras colectoras, no pudiéndose utilizar con portafusibles.

• Se fusiona con retardo de tiempo (por encima de calibre 5A).
• En cuatro tamaños físicos y proporcionan una protección del circuito derivado para los circuitos de alumbrado, calefacción, y de electrodomésticos.
• Son no recambiables, para ser fijados en portafusibles.

• Recambiables o no recambiables con capacidades de interrupción de 10KA-RMS siméctricos.
• Su voltaje nominal de operación va desde los 250 a 600V-AC, con intensidades nominales hasta los 600A.
• Este tipo no es limitador de corriente.

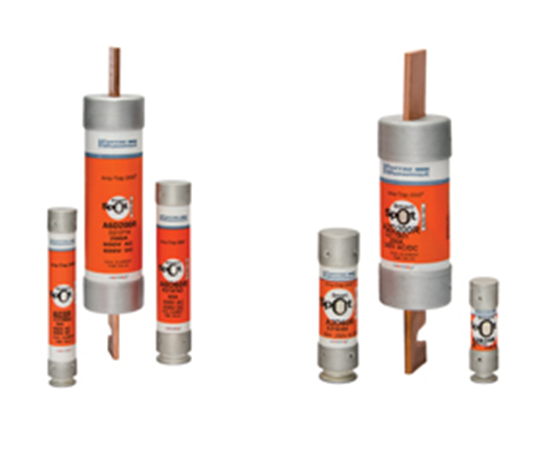

• Proporcionan IEC Tipo 2 "sin daño" a la red de protección existentes, alimentadores, circuitos de ramales que sirven de motor y no motores cargas
• Encendido suficientemente rápido en condiciones de falla extremas para la protección de cortocircuito máxima para evitar daños en los arrancadores de motor, interruptores y otros componentes del circuito, pero al mismo tiempo proporcionar el tiempo de retardo necesario para el motor punta en las corrientes.
• Reemplazan al obsoleto clase 250V H, K o RK5 que ya están instalados en el campo.

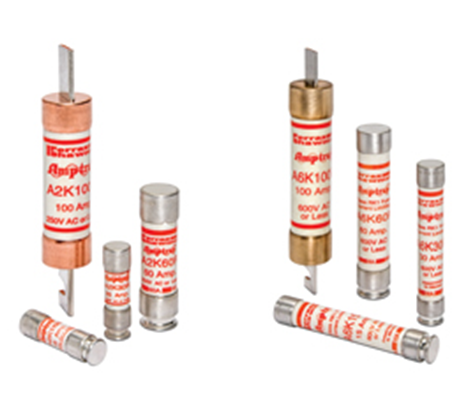

• Limitadores de corriente
• Proporcionan una excelente protección para las corrientes de cortocircuito altas disponibles.
• Estos fusibles de acción rápida son particularmente buenos para los circuitos / alimentador de rama y protección de respaldo.

• Fusibles de acción retardada limitadores de corriente
• Diseñados para la protección contra sobrecarga de motores, transformadores, equipo de acometida, alimentadores y circuitos de ramificación
• Para manejo de corrientes de arranque inofensivos y corrientes de entrada asociados a motores y transformadores de hoy en día

• Fusibles de propósito general, para proporcionar bajo costo para alimentador y sucursales circuitos que sirven de iluminación, calefacción, y otras cargas no motores.
• Interrumpen de manera segura corrientes de cortocircuito disponibles hasta 50.000 amperios en todas las clasificaciones.
• Satisface el requisito de código eléctrico canadiense por fusibles de bajo punto de fusión.

• Combinan dos características: alta limitación de corriente y tamaño físico pequeño
• Sus dimensiones únicas impiden la sustitución de otros fusibles con puntuaciones más bajas de voltaje o la capacidad de limitación de corriente.
• Con cuerpo de melamina de vidrio para estabilidad dimensional superior.

• RF de uso general Clase H fusibles renovables son adecuados para la aplicación en la que las corrientes de cortocircuito disponibles no excedan de 10.000 amperios.
• Para los enlaces de fusibles de repuesto seleccione enlaces de recambio troquelada de zinc.

• Son reemplazos exactos de los fusibles británicos mayores de fusibles HRCII-C.
• Estos fusibles de clase C no son dimensionalmente o eléctricamente intercambiables con otros fusibles de América del Norte.
• Cuentan con cuerpos cerámicos y montaje de perno de entrada.
• Para la protección de cortocircuito solamente, en los controladores de motor, por ejemplo, donde la protección de sobrecarga es proporcionada por un relé de sobrecarga.

• Los fusibles enchufables Mersen están destinados a aplicaciones industriales y residenciales.
• De sin retardo de tiempo, están disponibles para los circuitos de circuitos de alumbrado receptáculo
• Para los requisitos canadienses, un tipo "P" es usado para cargas no motores y un tipo "D" para la calefacción eléctrica y circuitos de carga cíclicas.
• Ambos fusibles tienen elementos de temperatura bajo punto de fusión.
• El plug de tipo "S" son de acción retardada y resistente a las manipulaciones.

• El sistema de voltaje medio de fusible controlable (MVCF) de Mersen está diseñado para mitigar el riesgo de arco eléctrico en el lado de baja tensión de un transformador de media tensión.
• Primer fusible de la industria en proporcionar un cortocircuito normal y protección de sobrecarga.
• Representa una solución de arco eléctrico rentable con el tiempo de inactividad mínimo de instalación.

• Para la protección de transformadores y líneas de distribución de entregas protección contra sobrecargas y cortocircuitos.
• Estos fusibles limitadores se derretirán a una corriente que puede ser hasta 1,7 veces más baja de su máxima capacidad de interrupción.
• Están diseñados para soportar el transformador de magnetización de corriente de entrada.
• Con casquillos, atornillado, mecanismo clip-lock

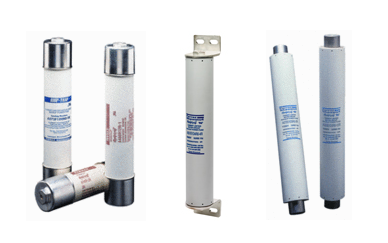

• Estos fusibles son limitadores de corriente con una alta capacidad de interrupción destinada a la protección contra cortocircuitos de motores de media tensión y controladores de motor.
• Los fusibles de clasificación R son de respaldo, cuentan con un índice mínimo de interrupción coordinados con los relés de sobrecarga y los arrancadores de motor.
• Existen en modelo de casquillo montado, para atornillar y estilo DIN.

• Los fusibles Mersen PT son limitadores de corriente con alta caoacidad de interrupción.
• Utilizados para la protección del embobinado primario del transformador de potencial.
• Rango de intensidad de 0,25 A a 5A

• El limitador de corriente funciona sin ruido.
• Diseñado para ser utilizado en interiores o al aire libre en un recinto resistente a la interperie.
• No requieren el uso de un interruptor de desconexión.
• Proporcionan protección contra cortocircuitos y sobrecargas.
• Protegen la caja del condensador de la ruptura dieléctrica.
• Las diversas configuraciones de montaje ofrecen a los fabricantes una amplia gama de soluciones de ahorro de espacio y de costes y una gran variedad de productos equivalentes a los usuarios.

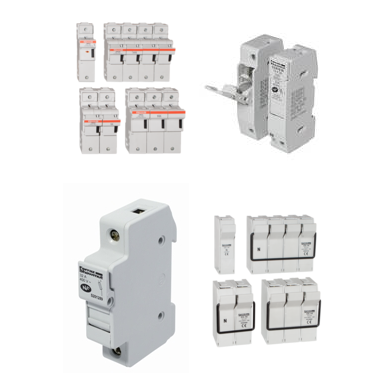

• Esta es la gama Modulostar® innovadora e integral de portafusibles Mersen.
• Portafusibles regidos bajo las normas IEC con grado de protección IP20 incluyendo el cambio de fusibles (con el simple accionamiento de un dedo).
• Disponibles en 1, 2, 3 o 4 polos, con o sin indicador de fusible fundido visual, en la versión o la versión IEC IEC + UL.
• La gama Modulostar® es de material termoplástico o termoestable resistente y duradero.

• Para fusibles que van desde 0-600A, 600V.
• Una opción de tornillo, placa de presión, caja de conectores especiales que se adaptan a una amplia gama de cobre trenzado, sólido o alambre de aluminio.
• Los aisladores están modelados de policarbonato con fibra de vidrio (GFPC) o fenólico con rigidez dieléctrica verificada de más de 2500V.
• Los bloques de fusibles SJ son más compactos y cuentan con una configuración de bloque sumador único para el montaje de campo de varios polos.
• Todos los clips de fusibles son de alta conductividad de cobre estañado.

• Clasificados y diseñados específicamente para la serie de HP10NH1 Mersen de fusibles fotovoltaicos.
• Disponibles con un polo, con o sin tapas de protección para los dedos.
• Portafusibles de cobre.
• Satisface los requisitos de aplicación fotovoltáica estricta.

• Este sistema está instalado en las unidades de distribución de baja tensión en los que los cartuchos de fusibles son accesibles a personas no capacitadas.
• Protege equipos e instalaciones contra los efectos dinámicos de fuertes corrientes de cortocircuito.

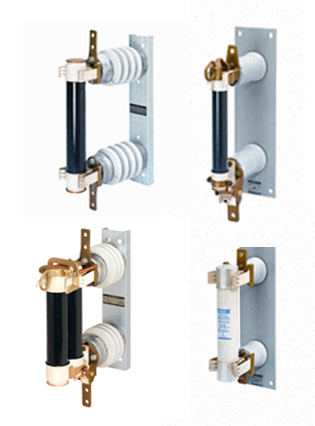

• Se utilizan principalmente en circuitos de transformadores potenciales o donde haya alguna otra desconexión o dispositivo de aislamiento en serie con el fusible en el circuito.
• La desconexión de los dispositivos de conmutación tienen la característica adicional de que sirve para aislar el equipo que protegen.
• Incluyen piezas bajo tensión para ambos extremos.
• Pueden montarse de manera vertical u horizontal.
• El tipo EK se utiliza para instalaciones interiores, mientras que el tipo EKO se usa al aire libre.

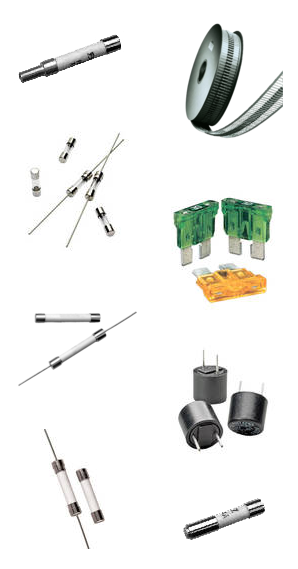

• 5x20mm
• 6x32mm, ¼” X 1-¼”
• 6x32mm Semiconductor Protection Fuses
• 5x20mm Semiconductor Protection Fuses
• 6x46mm Semiconductor Protection Fuses
• 4.5x14.5mm
• 5x25mm Semiconductor Protection Fuses
• ¼ X 1-¼ with Integral Cap
• ¼ X 1
• Automotive Fuse
• Radial Micro Fuse

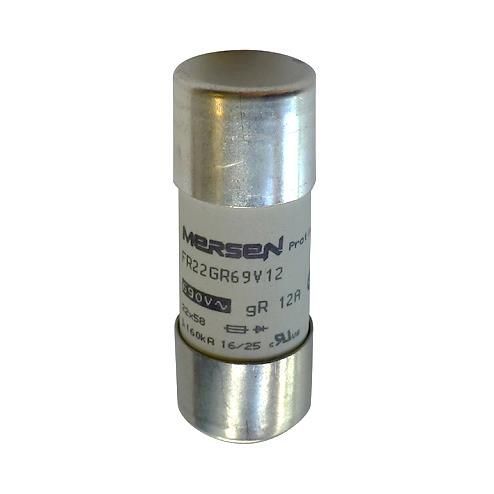

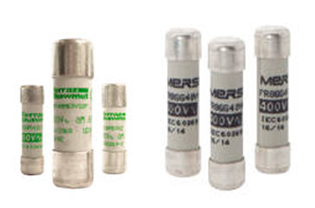

• Los fusibles de Mersen aM y gG cubren una amplia gama de tamaños físico y de amperios clasificados para 400, 500 y 690VCA para la protección de circuitos de distribución eléctrica a las diversas aplicaciones industriales.
• La mayoría están disponibles en tamaño 8x31 y 10x38 con un indicador opcional; y en 14x51 y 22x58 con un delantero opcional para activar un contacto auxiliar.
• Todos los cartuchos fusibles cilíndricos tienen cuerpos de cerámica y contactos plateados.
• Limitan y cortan con las sobreintensidades inaceptables y corrientes de cortocircuito hasta su poder de corte nominal.
• Protegen equipos e instalaciones eléctricas contra el efecto dinámico de las corrientes elevadas a corto.

• El fusible del sistema D es la primera generación de tornillo fusible del sistema en la norma alemana DIN.
• Las aplicaciones son unidades de distribución de baja tensión, donde se les permite a personas no capacitadas para cambiar los fusibles.
• La gama de fusibles D comprende los tamaños NDZ, DII, DIII, DIV, DV.
• Limitan y cortan sobrecorrientes inaceptables y corrientes de cortocircuito hasta su poder de corte nominal.
• Protege a equipos e instalaciones contra los efectos dinámicos de fuertes corrientes de cortocircuito.

• Dado que el diseño de este sistema no puede garantizar la no intercambiabilidad de la corriente nominal debe ser manejada por un profesional cualificado.
• De rango completo con poder de corte.
• Pueden interrumpir cualquier pico de corriente.
• Protegen a los dispositivos eléctricos y montajes industriales de los efectos electrodinámicos de las corrientes muy elevadas de cortocircuito.

• Cumple con la norma EN 60269-2 sección II y la norma BS 88 parte 2.
• Están diseñados para: "Uso general" protección (tipo gG) o la protección del motor (tipo MM)
• Asegura una excelente limitación de corriente para todas las sobrecargas en una amplia gama de aplicaciones.
• Se atornillan en los portafusibles o directamente sobre barras de distribución, o en interruptores seccionadores de fusibles.
