Data Collection con switches Stratix 5700 y 5400

Interconexión de 3 redes de comunicación ethernet/IP en sistemas de control automáticos tostado, extracción y liofilizado.

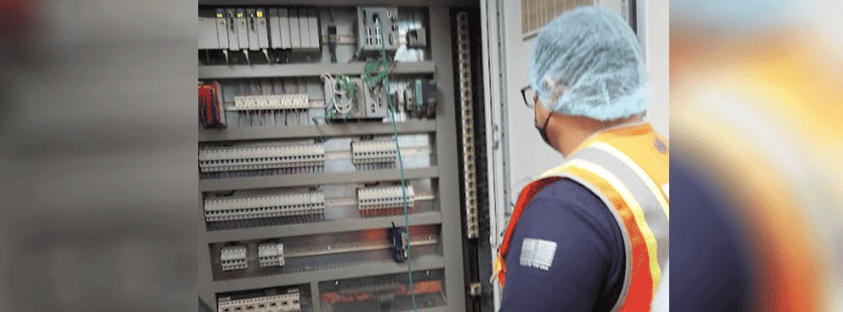

data-redes-grande

NUESTRO CLIENTE

Empresa fabricante de café liofilizado en México y Centroamérica, dedicada a la producción de café liofilizado para su distribución y comercialización nacional e internacional, uno de los principales comercializadores de café a nivel mundial.

PROBLEMÁTICA INICIAL

Además de la necesidad de actualizar sus procesos se detectó que no contaban con historización y monitoreo. Existía una red Stratix, pero no se encontraban interconectados entre departamentos, hacer la interconexión para el manejo de la información y operación.

Durante nuestro análisis se detectó lo siguiente:

  • Tiempos muertos.

  • Baja productividad.

  • Falta y pérdidas de comunicaciones.

  • Tecnología sumamente variable.

  • No contaban con un monitoreo continuo de sus procesos.

  • Monitoreo aislado, sin cuarto de control para visualizar variables críticas.

RETOS

  • Contar con una infraestructura de red anillo para intercomunicar las áreas de la empresa bajo un estándar de comunicación ethernet/IP

  • Contar con seguridad en el envío y recepción de datos de los procesos críticos.

  • Toma de decisiones en tiempo real bajo un sistema autónomo.

  • Mejorar la productividad eliminando los tiempos muertos por caídas de los sistemas de comunicación.

  • Incrementar la producción que demanda el mercado tomando decisiones inteligentes bajo la estructura de una red industrial determinística.

NUESTRA SOLUCIÓN

Implementamos una arquitectura bajo un diseño lógico y físico para la red de operaciones de la planta. Implementación y operación bajo los lineamientos que certifican el excelente desempeño de los enlaces que el cliente requería para lograr el monitoreo de los procesos industriales.

Se configuró la red en la interconexión de áreas, considerando los Switches administrables de la familia Stratix de acuerdo a la arquitectura compartida. Interconexión de 3 redes de comunicación ethernet/IP de los sistemas de control automáticos tostado, extracción y liofilizado. Los 3 sistemas se encontraban en 3 redes independientes con topología estrella. Se realizó la unión de estos 3 sistemas con switches Stratix 5700 y 5400.

Además de la instalación y configuración de un Servidor incluyendo los servicios de actualización de los equipos y sistemas SCADA Factory Talk del área de Extracción a una solución de servidores virtuales con Thin Manager de Rockwell Automation.

Se realizaron las pruebas y puesta en marcha.

EQUIPOS UTILIZADOS

Equipo Activo de red

SWITCHES STRATIX 5400, 1783-HMS16TG4CGR.

SWITCHES STRATIX 5700, 1783-BMS20CGP.

Tirado de Fibra óptica y sus componentes

TRANSCEIVER, 1783-SFP1GSX.

CABLE DE FIBRA ÓPTICA, FOCRX06Y

CONECTORES LC, FLCSMCXAQY, CMDSAQLCZBL

GABINETE DE MONTAJE EN RIEL DIN, FDME8RG

PATCH CORD DE FIBRA ÓPTICA, FX2ERLNLNSNM002

CONECTOR RJ45 INDUSTRIAL, FPS6X88MTG

CABLE ETHERNET INDUSTRIAL CAT. 6, ISX6004AYL-LED

MATERIALES Y MISCELÁNEOS PARA LA RED

BENEFICIOS

  • Monitoreo integral y en tiempo real de la infraestructura de red.

  • Visibilidad de las operaciones que ahora interconectan a varios departamentos.

  • Habilitación de una red de fibra óptica que proporciona comunicación a las instalaciones más distantes en una topología de anillo.

  • Reducción de tiempos muertos por caídas de sistemas de comunicaciones de red.
