PRODUCTOS ROSS CONTROLS

Válvula de desconexión neumática L-O-X, 3 vías de 2 posiciones

• Para cumplimiento de Control de Energías Peligrosas (LOTO) OSHA 1910.147
• Puerto de escape de tamaño igual a o más grande que el suministro
• Puerto de detección integrado para la verificación de la presión
• Fácilmente identificado por el cuerpo amarillo con mango rojo
• Válvula de 2 posiciones, empuje/jale de la mango
• Bloqueable sólo en la posición de apagado
• Rango de presión de 0 a 300 psig
• Silenciador tipo de rosca Macho NPT

Kit de Filtro-Regulador-Lubricador Familia MD4

• Para cumplimiento de Control de Energías Peligrosas (LOTO) OSHA 1910.147
• Material de Policarbonato
• Filtro de 40 μm bronce sinterizado
• Dren Automatico
• Color Oro
• Rango de presión 0-200 psig

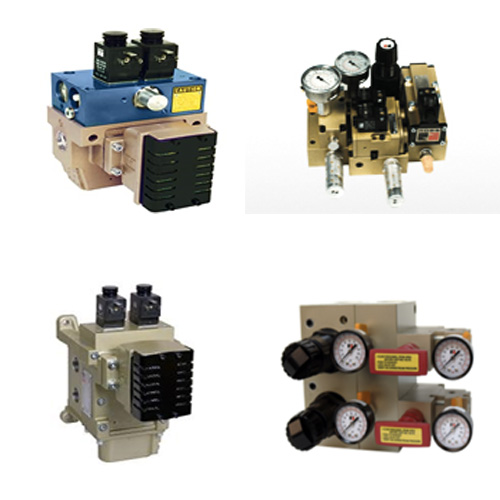

ROSS Controls ® - Especialistas en seguridad
Aplicaciones de embrague / freno

A mediados de la década de 1950, ROSS fue el primero en introducir la tecnología de doble válvula en la industria de la prensa, mejorando los estándares y la seguridad del operador en las prensas mecánicas. A lo largo de los años, ROSS ha demostrado una innovación continua en el campo del control de tecnología confiable de doble válvula para embragues y frenos.

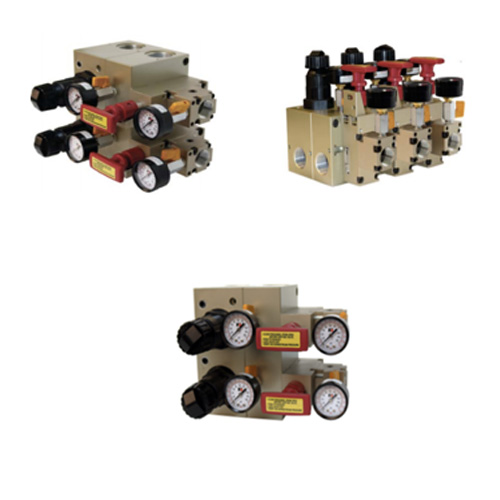

Colectores de distribución de aire

Los colectores de distribución de aire Ross Controls proporcionan control individual de maquinaria con múltiples circuitos neumáticos. Las prensas mecánicas pueden tener embrague / freno, contrapeso, dispositivo mecánico, dispositivo de automatización o circuitos de amortiguación.

Los colectores de distribución de aire permiten ubicaciones centralizadas, control de presión independiente y capacidad de bloqueo independiente para cada circuito neumático.

Características:

• Ambos tamaños básicos se pueden apilar juntos para adaptarse a cualquier aplicación: hardware de montaje incluido.
• Uso más eficiente del espacio.
• Costo de ingeniería reducido.
• Instalación rápida y fácil.
• Reducción de adquisiciones.
• Estandarización y apariencia mejorada. Tamaño básico 12 (entrada de 3/4 "X salida de 3/4").
• Encabezados de suministro equipados con puerto de salida auxiliar de 3/4 “.
• Todos los puertos de entrada y salida tienen un tamaño de 3/4 “.
• Puerto adicional de 1/4 "en la salida.
• Puerto de escape común en derivaciones de circuito y encabezados Tamaño básico 20 (entrada de 1¼ "x salida de 1").
• Cabezal de suministro equipado con puerto de salida auxiliar de 1 “.
• Todos los puertos de entrada y escape tienen un tamaño de 1¼ ", las salidas tienen un tamaño de 1“.
• Puerto adicional de 1/4 "en la salida.
• Puerto de escape común en derivaciones de circuito y encabezados

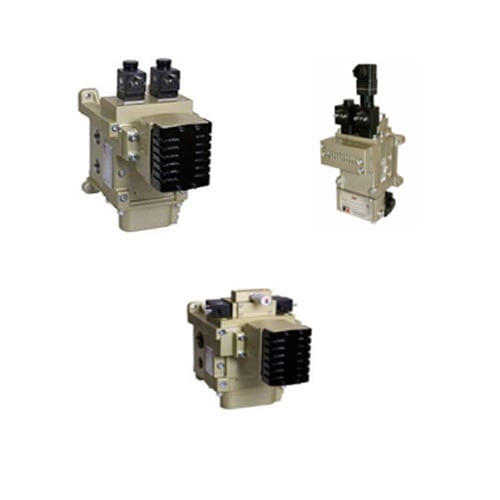

Válvulas de control confiable para sistemas de embrague / freno En prensas de estampado mecánico

Cuando se opera y controla un embrague neumático o dispositivo de freno en una prensa mecánica, es común y con frecuencia se requiere usar una válvula doble de control confiable (también conocida como válvula doble, válvula doble, válvula de seguridad de prensa, etc.). Las válvulas dobles están diseñadas para proporcionar seguridad a los operadores y al personal de mantenimiento que trabaja en prensas.

Características:

• Monitoreo dinámico y memoria: Las funciones de memoria, monitoreo y control de flujo de aire simplemente se integran en dos elementos de válvula idénticos. Las válvulas se bloquean debido al movimiento asincrónico de los elementos de la válvula durante el accionamiento o la desactivación, lo que resulta en una presión de salida residual de menos del 1% del suministro. Se requiere una acción abierta para el restablecimiento: no se puede restablecer quitando y volviendo a aplicar la presión de suministro. El reinicio solo puede lograrse mediante una señal de aire remota, una señal de reinicio de solenoide eléctrico opcional o un reinicio manual opcional.
• Función básica de válvula 3/2 normalmente cerrada: Diseño de asiento compensador de desgaste y resistencia al polvo para una respuesta rápida y alta capacidad de flujo. Anillos de respaldo de PTFE en los pistones para mejorar la resistencia de la válvula: funciona con o sin lubricación en línea
• Indicador de estado (opcional): Incluye un interruptor de presión con contactos normalmente abiertos y normalmente cerrados para proporcionar retroalimentación de estado al sistema de control de la prensa que indica si la válvula está en la condición de bloqueo o lista para funcionar. El indicador de estado puede solicitarse instalado o adquirido por separado y agregado a cualquier base DM2®
• Silenciadores: Todos los modelos incluyen silenciadores de alto flujo resistentes a la obstrucción.
• Montaje: Base montada - con rosca de tubo G o NPT. Los puertos de entrada y salida en ambos lados proporcionan una tubería flexible (se incluyen enchufes para puertos no utilizados). Tornillos de montaje cautivos de válvula a base.
• Pilotos Intermedios: Aumenta el flujo de aire del piloto para una respuesta rápida de la válvula, lo que permite utilizar solenoides del mismo tamaño que los tamaños de válvula 2, 4 y 8, reduciendo así los requisitos de energía eléctrica para estas válvulas más grandes .

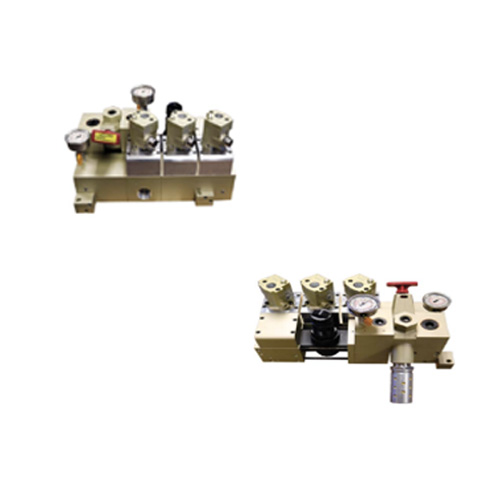

Contrapeso automático; Aplicaciones de control automático de presión.

El sistema de contrapeso neumático en una prensa, compensa el peso de la corredera y la matriz superior, reduce las holguras de los componentes de la transmisión y reduce significativamente las cargas del motor.

Las presiones de contrapeso establecidas correctamente reducirán el desgaste del engranaje y del rodamiento que puede ocurrir por la carga de alta fuerza cada vez que el deslizador cambia de dirección.

El sistema de contrapeso automático Ross Controls integra tecnología moderna de válvula de aire con controles eléctricos para monitorear y mantener la configuración adecuada de presión de contrapeso para una producción eficiente de piezas y protección de la máquina.

Este conjunto permite la máxima cantidad de aire de "llenado" por ciclo de prensa, debido a que las válvulas realizan ajustes de presión en comparación con los reguladores de bajo flujo.

Características:

• Circuitos de sistema seleccionables: control manual o control automático.
• Componentes internos de válvula de asiento de 2 vías para alto flujo, tolerancia a la suciedad, durabilidad y larga vida.
• La construcción de válvula de asiento de 2 vías permite un cambio de fuerza positivo incluso a bajas presiones.
• Disponible en dos diseños.
• Conexión en línea para nuevas aplicaciones.
• Conexión en offset para el reemplazo de unidades ROSS más antiguas.
• Disponible con dos opciones eléctricas:
• 110 voltios CA con conectores eléctricos Brad Harrison de 3 pines.
• 24 voltios CC con conectores eléctricos micro (M12) de 4 pines
• Las funciones incorporadas de la válvula de retención cumplen con todos los requisitos de ANSI B11.1
• Se puede acceder a todas las válvulas solenoides y se puede realizar el mantenimiento desde la parte superior del conjunto para facilitar el mantenimiento.
• Todas las válvulas piloto son intercambiables.
• Un kit de reparación del cuerpo de la válvula puede dar servicio a cualquier sección de válvula para inventario mínimo y flexibilidad máxima
