Productos Raychem

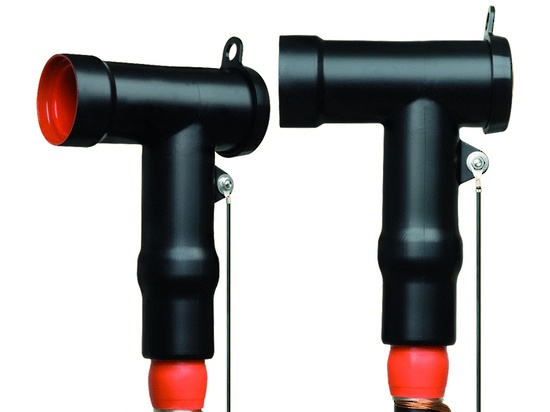

CONECTADOR SEPARABLE NORMA EUROPEA / AMERICANA

Sistema de conectadores separables cuerpo en T, RSTI Norma Europea.

Fabricados con hule de silicona altamente modificado y protegido por una pantalla conductora exterior de pared delgada conectada a tierra. Adecuados tanto para instalaciones en exterior o interior.

Características Principales

Fácil acceso al tapón posterior con punto de pruebas capacitivas
Requiere pocos accesorios para probar el sistema
Kits completos que incluyen zapatas facilitan su instalación y almacenamiento
Su diseño incorpora un cuerpo y conos de alivio que cubren secciones transversales desde 25 hasta 300 mm2.

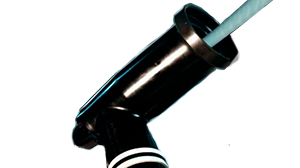

CONECTADOR SEPARABLE NORMA AMERICANA

Sistema de conectadores separables cuerpo en T, ELBOW Norma americana

Están diseñados para usarse en cables extruidos (XLPE o EPR). Los codos operación con carga de 200 A incluyen un conector bimetálico con cabeza de cobre, la cual se conecta al electro de operación con carga adecuado para conductores de cobre o aluminio, formando una conexión confiable.

Características Principales

El hule EPDM tratado con peróxido ofrece un alto nivel dieléctrico y un menor espesor
Probado en planta al 100% con descargas parciales y Hi-Pot en C.A. conforme a IEEE 386 Punto de prueba capacitivo
Adecuado para cables de hasta 250kcmil en 15Kv
La pantalla semiconductora moldeada provee continuidad a tierra conforme a IEEE 592
Cumple con estándar IEEE 386. Incluye Tapón aislado, reductor 600/200A

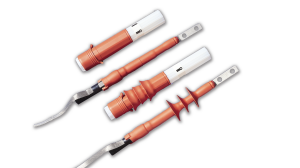

TERMINAL CONTRÁCTIL EN FRÍO (TFT-R) 5/8 kV - 35 kV

Terminales (Conos de alivio) para interiores y/o exteriores contráctiles en frío

Avanzado sistema de control de esfuerzos utilizando la tecnología de matriz de óxido metálico el cual provee un rendimiento eléctrico superior. Cuentan con un tubo de aislamiento elastomérico exterior formulado para tener un alto rendimiento a largo plazo en ambientes extremos. El tubo viene con un pre lubricado, con núcleo resistente al aplastamiento (retención) para una instalación sencilla.

CARACTERÍSTICAS PRINCIPALES

Las terminales TFT-R están diseñados para 5/8, 15, 25 y 35 kV, y cable extruido con aislamiento seco XLP / EPR de hasta 1250 kcmil.
Son libres de mantenimiento con una larga vida útil incluso en áreas altamente contaminadas
El material no se degrada en aplicaciones al aire libre, estabilidad UV excepcional.
El núcleo resistente evita colapsos debido a un manejo brusco.
Sella toda la humedad y contaminación.
De fácil instalación en espacios reducidos.
Manejo de un amplio rango de calibres en pocos modelos.

TERMINAL TERMOCONTRÁCTIL (HVT-Z) 5/8 kV - 35 kV

Terminales (Conos de alivio) para interiores y/o exteriores termocontráctiles.

Cuentan con un aislamiento sólido (XLP o EPR) y pantalla metálica de alambres o cinta de cobre, para conductor de cobre o aluminio, en instalaciones aéreas o dentro de gabinetes, cuenta con un nuevo componente co-extruido de una sola pieza para control de tensión eléctrica. Esta capa de control de tensión se basa en la tecnología de semiconductores de óxido de Zinc (ZnO) y proporciona un control de descargas y un rendimiento superior al impulso.

CARACTERÍSTICAS PRINCIPALES

Co-extruido en una terminal de una sola pieza
Cuando el tubo está instalado, el revestimiento se ablanda y se adhiere a las superficies irregulares, proporcionando sellos de humedad, así como de control de la tensión eléctrica..
Para zonas con alta contaminación salina, industrial o rural
Una opción la HVT-Z puede también ser ordenada como las terminales de la línea de aluminio ShearBolt.
Estas terminales son consideradas con conectores de rango mecánico que pueden ser utilizados con un conductor de rango desde un compacto #2 a 1000kcmil trenzado Clase B.

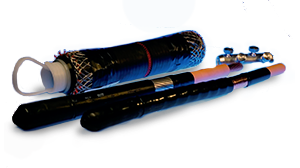

EMPALME RECTO CONTRACTIL EN FRIO PARA 15kV HASTA 35kV

PARA CABLES APANTALLADOS 1/C

Instalable en frío, de aislamiento y cubierta pre-expandida con malla para continuidad de las pantallas, todo integrado en un mismo conjunto que permiten una fácil instalación con muy pocos pasos y en muy corto tiempo Calificado de acuerdo a la norma NMX-J-158- ANCE- 2002 y la norma IEEE-404.

CARACTERÍSTICAS PRINCIPALES

El diseño “Todo en uno” es fácil de instalar con el mínimo de pasos y corto tiempo de instalación.
Un pre-expandido, pieza de hule silicón en el cuerpo del empalme y con una alta capacidad de expansión mecánica que permite un amplio rango de aplicación.
Un espiral retenido ergonómicamente diseñado que provee una instalación sin problemas y aplicando poca fuerza.
Una longitud total del cuerpo del empa

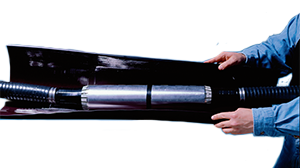

EMPALME RECTO TERMOCONTRÁCTIL PARA 5kV HASTA 35kV

PARA CABLES APANTALLADOS 1/C

Los empalmes termocontráctiles de TE Connectivity (TE) Raychem para cables de potencia están diseñados para ofrecer una instalación compacta con una acumulación de diámetros mínimo.

Calificados bajo IEEE 404 y NMX-J-158-ANCE-2002.

Aptos para usarse en cables con pantalla de cintas de cobre o aluminio, alambres de cobre o aluminio redondos o planos y cables con cubierta de plomo. Algunos kits contienen tubos adicionales para la cubierta exterior.

CARACTERÍSTICAS PRINCIPALES

Contienen un kit de conexión a tierra sin soldadura, que consiste en una abrazadera, una trenza y una malla metálica
La termo contracción permite que los kits se ajusten a la circunferencia del cable.

Conectadores Cuerpos
en T

CONECTADOR SEPARABLE NORMA EUROPEA / AMERICANA

Fácil acceso al tapón posterior con punto de pruebas capacitivas
Requiere pocos accesorios para probar el sistema
Kits completos que incluyen zapatas facilitan su instalación y almacenamiento
Su diseño incorpora un cuerpo y conos de alivio que cubren secciones transversales desde 25 hasta 300 mm2.

CONECTADOR SEPARABLE NORMA AMERICANA

El hule EPDM tratado con peróxido ofrece un alto nivel dieléctrico y un menor espesor
Probado en planta al 100% con descargas parciales y Hi-Pot en C.A. conforme a IEEE 386 Punto de prueba capacitivo
Adecuado para cables de hasta 250kcmil en 15Kv
La pantalla semiconductora moldeada provee continuidad a tierra conforme a IEEE 592
Cumple con estándar IEEE 386. Incluye Tapón aislado, reductor 600/200A

Terminales termocontráctiles y contráctiles en frío

TERMINAL CONTRÁCTIL EN FRÍO (TFT-R) 5/8 kV - 35 kV

Terminales (Conos de alivio) para interiores y/o exteriores contráctiles en frío

Las terminales TFT-R están diseñados para 5/8, 15, 25 y 35 kV, y cable extruido con aislamiento seco XLP / EPR de hasta 1250 kcmil.
Son libres de mantenimiento con una larga vida útil incluso en áreas altamente contaminadas
El material no se degrada en aplicaciones al aire libre, estabilidad UV excepcional.
El núcleo resistente evita colapsos debido a un manejo brusco.
Sella toda la humedad y contaminación.
De fácil instalación en espacios reducidos.
Manejo de un amplio rango de calibres en pocos modelos.

TERMINAL TERMOCONTRÁCTIL (HVT-Z) 5/8 kV - 35 kV

Co-extruido en una terminal de una sola pieza
Cuando el tubo está instalado, el revestimiento se ablanda y se adhiere a las superficies irregulares, proporcionando sellos de humedad, así como de control de la tensión eléctrica..
Para zonas con alta contaminación salina, industrial o rural
Una opción la HVT-Z puede también ser ordenada como las terminales de la línea de aluminio ShearBolt.
Estas terminales son consideradas con conectores de rango mecánico que pueden ser utilizados con un conductor de rango desde un compacto #2 a 1000kcmil trenzado Clase B.

Empalmes de 15 a 35 kv, contráctiles en frío y termocontráctiles

EMPALME RECTO CONTRACTIL EN FRIO PARA 15kV HASTA 35kV

El diseño “Todo en uno” es fácil de instalar con el mínimo de pasos y corto tiempo de instalación.
Un pre-expandido, pieza de hule silicón en el cuerpo del empalme y con una alta capacidad de expansión mecánica que permite un amplio rango de aplicación.
Un espiral retenido ergonómicamente diseñado que provee una instalación sin problemas y aplicando poca fuerza.
Una longitud total del cuerpo del empa

EMPALME RECTO TERMOCONTRÁCTIL PARA 5kV HASTA 35kV

Contienen un kit de conexión a tierra sin soldadura, que consiste en una abrazadera, una trenza y una malla metálica
La termo contracción permite que los kits se ajusten a la circunferencia del cable.
