Los tableros de alumbrado de la marca Eaton son utilizados para distribuir la energía eléctrica de servicios como contactos y alumbrado.
En este artículo te compartimos información sobre los distintos modelos de tableros de alumbrado y las partes que los componen.
Contenidos de este artículo:
Modelos de tableros de alumbrado Eaton
Partes de un tablero de alumbrado Eaton
Modelos de tableros de alumbrado Eaton
Existen 3 modelos de tableros de alumbado:
Tablero de alumbrado Eaton modelo PL1
- Este modelo es para corrientes de 250 amperes.
- Para voltajes de 600 volts.
- Solo acepta interruptores enchufables.
- Cuenta con 4 puntos de sujeción en la puerta para asegurar una buena instalación de la misma.
- Disponible en 2 colores: Gris para aplicaciones industriales, y Beige para aplicaciones comerciales.
Tablero de alumbrado Eaton modelo PRL1A
- Para corrientes de hasta 400 amperes.
- Solo acepta interruptores atornillables.
- Apto para voltajes de hasta 240 volts.
- Su caja ha sido diseñada para instalaciones más rápidas y seguras.
- Todas las piezas de acero del chasis del tablero están pintadas, lo cual reduce significativamente el riesgo de accidentes para potencial para los instaladores.
Tablero de alumbrado Eaton modelo PRL2
- Para corrientes de hasta 400 amperes.
- Sólo acepta interruptores atornillables.
- Para voltajes de 480 volts.
- A prueba de sismos, y certificados previamente en laboratorio.
- Amplia selección de opciones y modificaciones disponible para personalizar el panel para cualquier aplicación.
Conoce mas productos Eaton.
Descarga nuestro [ Catálogo de tableros Eaton ]

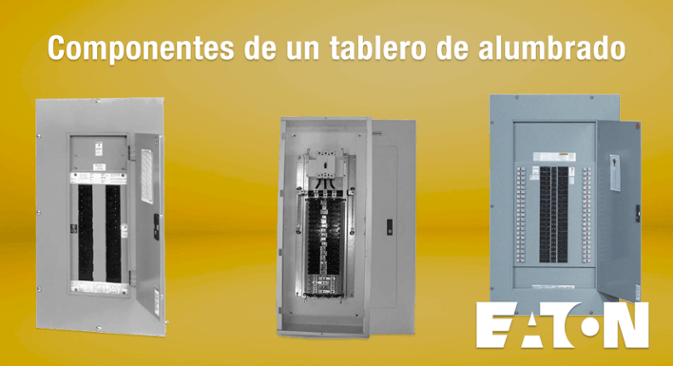

Partes de un tablero de alumbrado Eaton
Un tablero de alumbrado consta de 3 partes:
Caja
- En dos distintos colores: gris o beige.
- Son amplios ya que cuentan con un ancho de 20 pulgadas, esto permite acomoda mejor el cableado y hacer más fácilmente los mantenimientos.
- Utiliza poca tornilleria para su fabricación, lo cual facilita su accesibilidad para revisiones y reparaciones.
- Fabricado en lámina de acero.
- Cuenta de fábrica con knockouts para poner tubería en la parte superior e inferior, esto evita la necesidad de hacer perforaciones en la caja.
- Cuenta con barra de neutro en todas sus versiones y barra de tierra, lo cual es una ventaja ya que en el caso de otras marcas hay que pedirlos por separado.
Chasis
- Viene para 3 capacidades de corriente en caja moldeada: 125, 225 y 400 amperes.
- Puede ser con zapatas principales o interruptor principal.
- Compatible con conductores de cobre y aluminio.
Puerta
- Gracias a su montaje EZ se ensambla fácilmente con los orificios situados en la caja sin la necesidad de tornillos para acceder fácilmente al interior.
- Cuenta la chapa y su respectiva llave incluidas.
- Ángulo de apertura de 120 grados.
- Disponible en color gris y beige.
Esperamos que este artículo te sea de utilidad para conocer las partes y ventajas de cada uno de los componentes de los tableros de alumbrado de la marca Eaton.
Si deseas saber más sobre los tableros de distribución Eaton o de alumbrado, consulta con nuestros asesores, ellos te ayudarán a cotizar tu proyecto y te indicarán el modelo indicado para ti.
