¿Cómo elegir el tipo de sensor Allen Bradley más adecuado para mi proyecto?

Apr 19, 2016 5:04:23 PM

Cómo elegir el tipo de sensor rockwell más adecuado para mi proyecto.jpg

Updated: November 20, 2019



Allen Bradley cuenta con una gran variedad de sensores para distintas aplicaciones: fotoeléctricos, de proximidad, de uso rudo, etc.

Primero hay que definir la aplicación y lugar donde se utilizará dicho sensor, en base a esto podemos definir el modo de sensado a elegir, montaje, el tipo de señal que es requerida, y si requiere alguna característica especial.



A continuación te compartimos el uso de cada tipo distinto de sensor:

  • Sensor de Proximidad: Es un dispositivo que detecta principalmente posición de objetos sin contacto, puede ser fotoelectrico, inductivo, capacitivo o ultrasónico.
    • Fotoelectrico: Este tipo de sensor es para utilizarse en ambientes en los que no haya polvo o partículas en el aire que puedan obstruir el haz de luz del sensor. Es uno de los sensores con mayores distancias de detección y tiempos de respuesta rápidos
    • Inductivo: Se utiliza cuando se requiere detectar metales a corta distancia en lugar donde hay polvo, aceite, agentes químicos, etc.
    • Capacitivo: Se recomienda cuando se requiere detectar materiales sólidos o líquidos, metálicos o no metálicos a corta distancia.
    • Ultrasónico: Es para detectar materiales, ya sea sólidos o líquidos, metálico o no metálicos en distancias más grandes.
  • Interruptor de final de carrera: Es el sensor ideal cuando se requiere un contacto directo con el objeto a detectar.

En este artículo te compartimos nuestros consejos para elegir el sensor más adecuado según el uso que se le dará.



Contenidos de este artículo:
¿Cómo elegir el sensor Allen Bradley que necesito según la aplicación?
Sensores Allen Bradley para necesidades especiales



¿Cómo elegir el sensor Allen Bradley que necesito según la aplicación?

Primero hay que definir la aplicación y lugar donde se utilizará dicho sensor, en base a esto podemos definir el montaje que se utilizará, el tipo de señal que se necesita, y si requiere alguna característica especial.



A continuación te compartimos el uso de cada tipo distinto de sensor:

  • Sensor Fotoeléctrico: Este tipo de sensor es para utilizarse en ambientes en los que no haya polvo o partículas en el aire que puedan obstruir el haz de luz del sensor. Es uno de los sensores con mayores distancias de detección.

  • Sensor de Proximidad: Puede ser inductivo, capacitivo o ultrasónico.

    • Inductivo: Se utiliza cuando se requiere detectar metales a corta distancia en lugar donde hay polvo, aceite, agentes químicos, etc.

    • Capacitivo: Se recomienda cuando se requiere detectar materiales sólidos o líquidos, metálicos o no metálicos a corta distancia.

    • Ultrasónico: Es para detectar materiales, ya sea sólidos o líquidos, metálico o no metálicos en distancias más grandes.

  • Interruptor de final de carrera: Es el sensor ideal cuando se requiere un contacto directo con el objeto a detectar.



[ Descarga nuestro Catálogo Rockwell - Allen Bradley ]



Sensores Allen Bradley para necesidades especiales

Además de los sensores anteriormente mencionados, Allen Bradley cuenta con sensores para condiciones extremas o peligrosas:



Sensores Allen Bradley para Áreas peligrosas

Este tipo de sensores están diseñados para áreas clasificadas.



Sensores Serie 5000


Sensores Allen Bradley Serie 5000


  • Para aplicaciones de Clase I, II y III División 1 y 2.
  • Paquete modular para mayor flexibilidad.
  • Amplia variedad de modos de detección.
  • Operación seleccionable claro / oscuro.
  • Salidas NPN y PNP.
  • Conexiones de terminal de tornillo.

    Sensores Serie 9000
    42G_Series9000SensorFamily_front1t-large_312w255h

  • Cerca de 300 configuraciones para elegir.
  • Múltiples rangos de voltaje de suministro.
  • Opciones de salida y opciones de conexión.
  • Versatilidad para interactuar fácilmente con controladores programables y otras cargas eléctricas.

    Sensores Tubulares de SeguridadSensores Tubulares de Seguridad Allen Bradley

  • Cumple las especificaciones NAMUR (DIN 19 23).
  • Tamaños de 8 mm, 12 mm, 18 mm y 30 mm.
  • Longitud del cañón corto.
  • Modelos blindados y sin blindaje.
  • Para aplicaciones de embalaje de servicio ligero, equipo de soldadura automotriz y plantas de procesamiento de alimentos.

    Sensores de final de carrera con contacto selladoSensores de final de carrera Allen Bradley

  • Para atmósferas contaminadas y en zonas peligrosas Clase I, División 2, Grupos A, B, C y D según lo definido por National Electrical Code.
  • Alta fiabilidad de contacto en atmósferas contaminadas.
  • Caja NEMA tipo 13.
  • Múltiples estilos de operador: giratorio lateral, varilla oscilante, bigote de gato, empuje superior ajustable, empuje superior o lateral, con o sin rodillos.



Sensores Allen Bradley para Altas temperaturas

Sensores Tubulares para altas temperaturasSensores tubulares para altas temperaturas de Allen Bradley

  • Para ambientes industriales con temperaturas por encima de los 212° F(100° C) y 40°F (40°F).
  • Operación a 3 hilos.
  • Diámetros de 12 mm, 18 mm y 30 mm.
  • Cable PUR de 3 conductores o opciones de desconexión rápida micro de 4 pines.
  • Fuente de corriente (PNP), salida normalmente abierta.
  • Cortocircuito, pulso falso, polaridad inversa, sobrecarga y protección contra ruido transitorio.



Sensores Allen Bradley con Resistencia a la corrosión


Switches de final de carrera resistentes a la corrosiónSwitches de final de carrera resistentes a la corrosión de Allen Bradley

  • Sensores precableados y sellados en la fábrica para proporcionar protección contra la corrosión en lugares mojados o secos.
  • Proporcionan una defensa resistente contra los contaminantes ambientales mediante el uso de una carcasa polimérica y acero inoxidable tipo 316 para las partes metálicas expuestas.
  • Cumplen los requisitos para gabinetes NEMA 1, 4X, 6P y 13.


    Sensores de Acero inoxidable tubulares

    Sensores tubulares de acero inoxidable de Allen Bradley
  • Resisten impactos, abrasión y corrosión en los ambientes más exigentes.
  • Incorporan el protocolo de comunicación IO-Link de sensores 871TM seleccionados para ayudar a minimizar el tiempo de inactividad y aumentar la productividad.
  • Diámetros de 8 mm, 12 mm, 18 mm y 30 mm.
  • Unidades de 10 ... 30 V CC o 40 ... 250 V CA / CC disponibles
  • Modos de detección disponibles: estándar y rango extendido / igual



Sensores Allen Bradley para Detección de color



Sensores de contraste y detección de colorSensores Allen Bradley de contraste y detección de color



  • Con detección simultánea de tres colores distintos.
  • Sensores de detección de color autónomos con tres canales de salida.
  • Los modelos compatibles con RS-485 también están disponibles y ofrecen combinaciones de hasta 5 colores.
  • Comunique valores RGB verdaderos para el procesamiento remoto de colores adicionales.

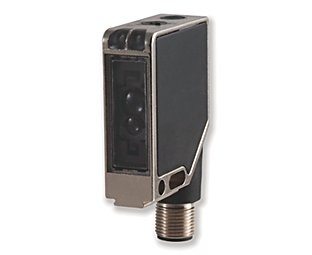

    Sensores de registro de color 45CRMSensores Allen Bradley de registro de color 45CRM

  • Sensores con un tiempo de respuesta rápido de 40 μs.
  • Emite tres colores LED (rojo, verde y azul) para discernir la diferencia en la respuesta de color entre la marca y el fondo.
  • Incorpora el protocolo de comunicación IO-Link integrado para ayudar a minimizar el tiempo de inactividad y aumentar la productividad.
  • Ofrece métodos de configuración configurables de enseñanza dinámica, enseñanza estática o enlace IO.
  • Proporciona cables de desconexión rápida (QD) DC Micro (M12) de posición ajustable.
  • Incluye 2 x salidas complementarias PNP / NPN (push-pull)
  • Ofrece un tamaño compacto (49 mm x 42 mm x 15 mm).



Esperamos que este artículo te sea de utilidad para elegir el sensor de Allen Bradley más adecuado para tu proyecto.



Descargar Ebook - Rockwell




Topics: Rockwell Automation, Sensores y visión, Sensores de presencia
